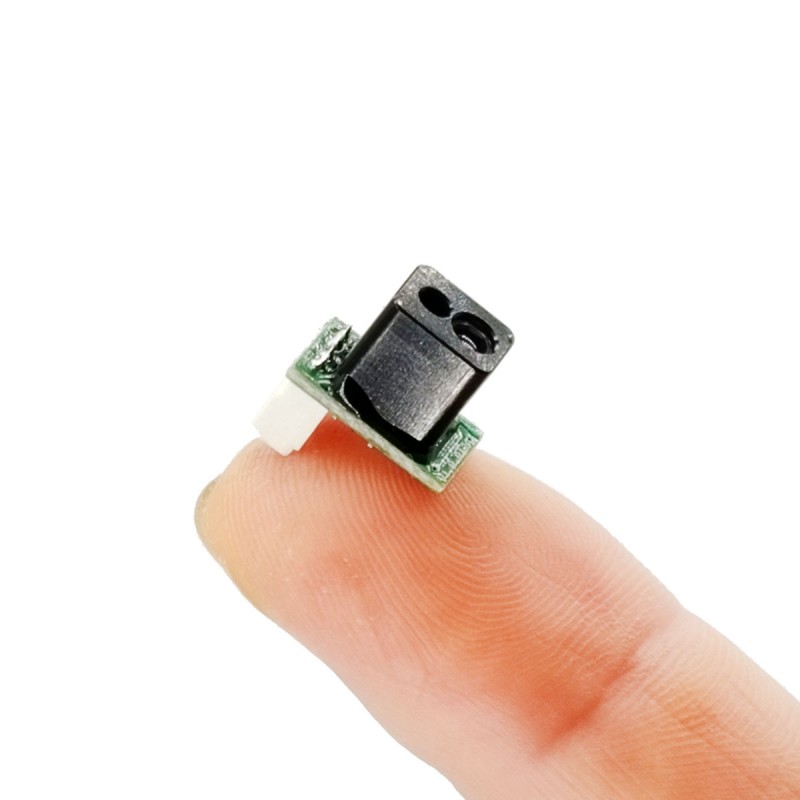

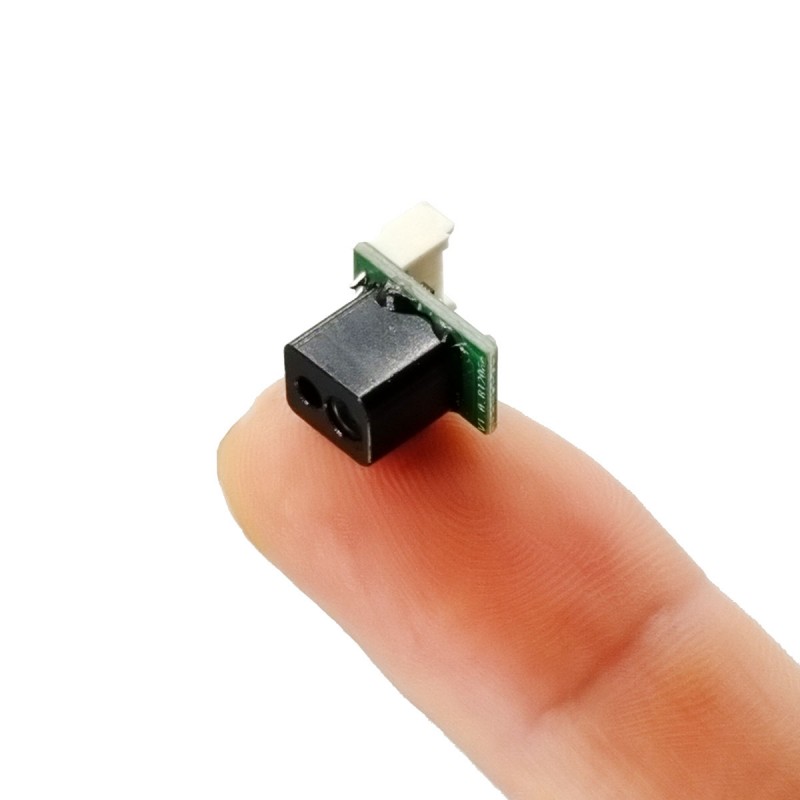

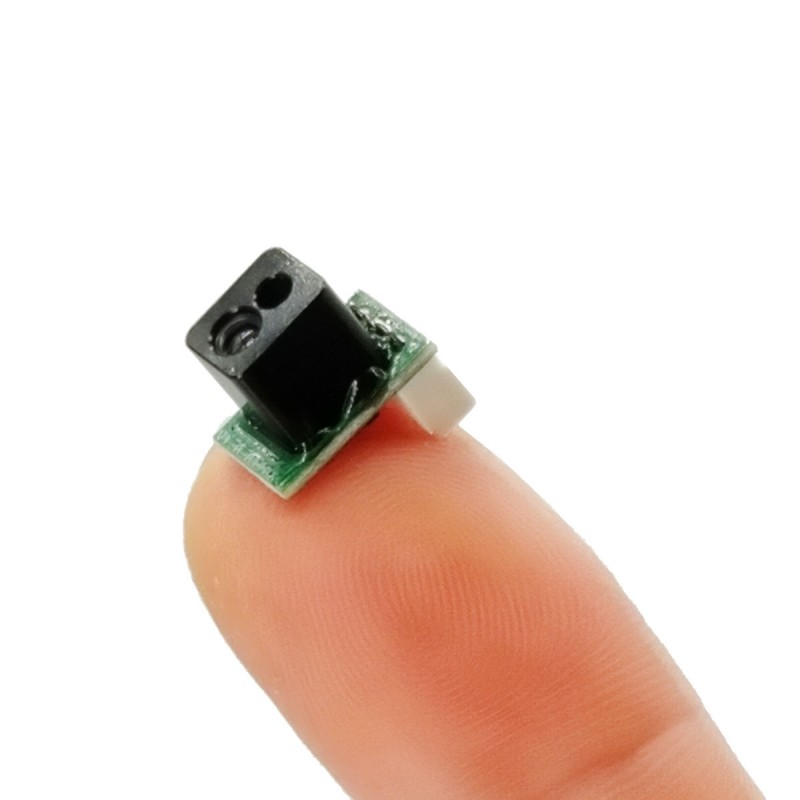

100Hz 10m ToF Yhden pisteen kantama Lidar-moduuli
STA-B10X laseretäisyystutka on yrityksemme lanseeraama uusi laseretäisyysmoduuli sellaisille aloille kuin droonit, lattianpuhdistusrobotit ja teollisuusrobotit. Tämä tuote perustuu DTOF (Direct Time Of Flight) -alueperiaatteeseen, ja siinä on pieni koko, alhainen hinta, vakaa suorituskyky ja vahva valon kestävyys. Tuote on helppokäyttöinen, joustava asentaa, ja se sisältää viestintäkomentosarjan ja ylemmän tietokoneen, mikä tekee siitä kätevän toissijaisessa kehittämisessä ja erittäin kustannustehokkaan.
Lähetä kysely PDF Lataa
Tuotteen Kuvaus
Drone-korkeuden hallinta ja esteiden välttäminen
Robotin esteiden välttäminen
Teollisuusluokan valoverho
AGV/UAV esteiden välttäminen
Nopeat mittaukset ja turvallisuusvalvonta kuljetusten ja teollisuusautomaation aloilla
Robotin esteiden välttäminen
Teollisuusluokan valoverho
AGV/UAV esteiden välttäminen
Nopeat mittaukset ja turvallisuusvalvonta kuljetusten ja teollisuusautomaation aloilla
Tuotteen yksityiskohtaiset parametrit
| Tilausnumero | Malli | STA-B10X |
| 1 | Rangeissa | 0,03-5m (10 % heijastavuus), 0,03-10 m (90 % heijastavuus) |
| 2 | Kantaman reikä | 3 cm |
| 2 | Aluetaajuus | 100 Hz |
| 3 | Alueen tarkkuus | 1 % |
| 4 | Toistettavuuden tarkkuus | ±10 mm |
|
|
Resoluutiosuhde | 1 mm |
| 5 | Ympäristön valonkestävyys | 100K Luksia |
| 6 | Laseraallon pituus | 905 nm |
| 7 | Laser taso | Luokka 1 |
| 8 | Kentän kulma | 3° |
| 9 | Ilmoita laserin aallonpituus | Ei käytössä |
| 10 | Osoita lasertason | Ei käytössä |
| 11 | Tulojännite | 3,3V |
| 12 | Huippupistevirta | Ei käytössä |
| 13 | Keskimääräinen virta | Ei käytössä |
| 14 | Keskimääräinen virrankulutus | 0,4W |
| 15 | Viestintätila | UART TTL |
| 16 | Suojaustasot | Ei käytössä |
| 17 | Koko (pituus x leveys x korkeus) | 12x9x8,5mm |
| 18 | Paino | 1 g |
| 19 | Työlämpötila | -30 ℃ ~ +65 ℃ |
| 20 | Kaapelin tekniset tiedot | 4pin 1,25mm liitin, 10cm tinattu löysä lanka |
| 21 | Räätälöinnin laajuus | Tukee ulkoisen rakenteen, syöttöjännitteen ja lähtöprotokollan mukauttamista |

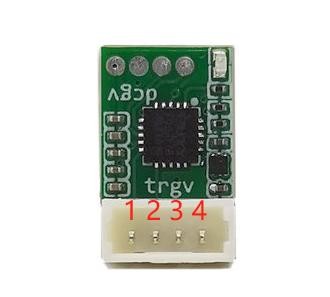

Pin määritelmä
|
||
| pin | Määritä / johdon väri | 誤警報率 |
| 1 | TX (punainen) | RX |
| 2 | RX (musta) | TX |
| 3 | GND (keltainen) | Virtalähde - |
| 4 | 3,3 V (vihreä) | Virtalähde + |

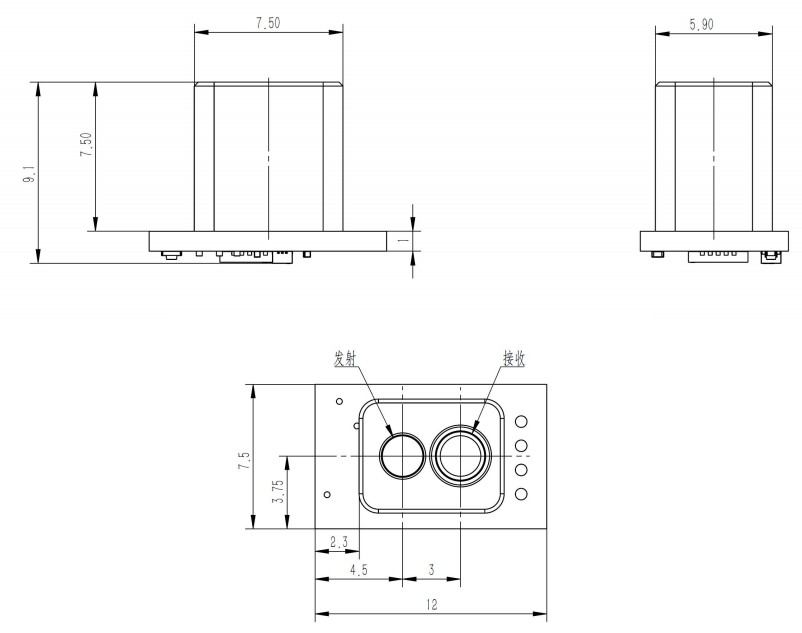

Moduulin koko
Tietoliikenneprotokolla
Tiedonsiirtoliittymä
| UART | |
| Oletushinta | 460800 (säädettävä) |
| databittiä | 8 |
| lopeta vähän | 1 |
| parillinen-pariton tarkistus | ei ole |
Tulostusmuoto
EC: luvun 02 alusta 11:n loppuun, tehdä tarkistussumman summa yhden tavun käänteisarvon ottamiseksi
Esimerkki: 5C 02 11 EY
5C: kiinteä kehyksen otsikko 1 tavu
02 11: kaksi tavua osoittamaan, että mittausetäisyys 4354mm, tilan pieni pää, alue 0-65535mm
EC: luvun 02 alusta 11:n loppuun, tehdä tarkistussumman summa yhden tavun käänteisarvon ottamiseksi
Tarkistussummatoiminto: (toisesta tavusta toiseksi viimeisen tavun loppuun, summaus ja invertointi)
uint8_t Check_Sum(uint8_t *_pbuff, uint16_t _cmdLen)
{
uint8_t cmd_sum=0;
uint16_t i;
for(i=0;i<_cmdLen;i++)
{
cmd_sum += _pbuff[i];
}
cmd_sum = (~cmd_sum);
palauttaa cmd_sum;
}
Esimerkki: 5C 02 11 EY
5C: kiinteä kehyksen otsikko 1 tavu
02 11: kaksi tavua osoittamaan, että mittausetäisyys 4354mm, tilan pieni pää, alue 0-65535mm
EC: luvun 02 alusta 11:n loppuun, tehdä tarkistussumman summa yhden tavun käänteisarvon ottamiseksi
Tarkistussummatoiminto: (toisesta tavusta toiseksi viimeisen tavun loppuun, summaus ja invertointi)
uint8_t Check_Sum(uint8_t *_pbuff, uint16_t _cmdLen)
{
uint8_t cmd_sum=0;
uint16_t i;
for(i=0;i<_cmdLen;i++)
{
cmd_sum += _pbuff[i];
}
cmd_sum = (~cmd_sum);
palauttaa cmd_sum;
}
Käyttöön liittyvät varotoimet
- Tuotteessa ei ole käänteistä liitäntää ja ylijännitesuojaa, noudata oikean virtalähteen ja johdotuksen tietoja
- Tuotteen laser on Class1, älä katso suoraan linssiin sen jälkeen, kun tuotteen virta on kytketty
- Käytettäessä pölyisessä ympäristössä on suositeltavaa lisätä punainen läpikuultava lasi- tai akryylipaneeli tuotteen linssin ulkopuolelle (jonka läpäisysuhde on vähintään 85 % 905 nm:n aallonpituuskaistalla)
- Kun otat yhteyttä tuotteeseen, käytä antistaattisia käsineitä, jotta tuote ei vahingoitu
- Tuote ei ole tehokas Vikariskin mittauksessa mitattaessa erittäin heijastavia kohteita (esim. 3M-nauha), peilejä jne.
- Tuotteen laser on Class1, älä katso suoraan linssiin sen jälkeen, kun tuotteen virta on kytketty
- Käytettäessä pölyisessä ympäristössä on suositeltavaa lisätä punainen läpikuultava lasi- tai akryylipaneeli tuotteen linssin ulkopuolelle (jonka läpäisysuhde on vähintään 85 % 905 nm:n aallonpituuskaistalla)
- Kun otat yhteyttä tuotteeseen, käytä antistaattisia käsineitä, jotta tuote ei vahingoitu
- Tuote ei ole tehokas Vikariskin mittauksessa mitattaessa erittäin heijastavia kohteita (esim. 3M-nauha), peilejä jne.
