Lidar Ceilometer meteorologiaan

Suurin pilventunnistusalue: 49210 jalkaa
Tilaresoluutio: 5m
Havaittavat pilvikerrokset: 5 kerrosta

Meteorologinen havainto ja sääennuste
Ilmailun säätuki (lentokentät, helikopterikentät)
Merisäätuki (laivat, offshore-alustat)
Sotilaallinen säätuki
Ympäristön seuranta (ilman aerosolit, epäpuhtaudet)
Säämuutos (opastus sateen parantamiseen)
Tieteellinen tutkimus ja koulutus (ilmakehätiede ja kaukokartoituskoulutus)
Integroidun pilvipeitteen mittaus

Huomautus: Tälle tuotteelle on myönnetty sääviranomaisen sertifikaatti. Sen suorituskykyvaatimukset, sopeutuvuus ympäristöön ja mittaustarkkuus täyttävät kaikki säähavaintostandardien vaatimukset. Mittaustiedot ovat luotettavia ja yksikkö toimii vakaasti, mikä tarjoaa luotettavan seurantavarmuuden säähavaintopalveluille.

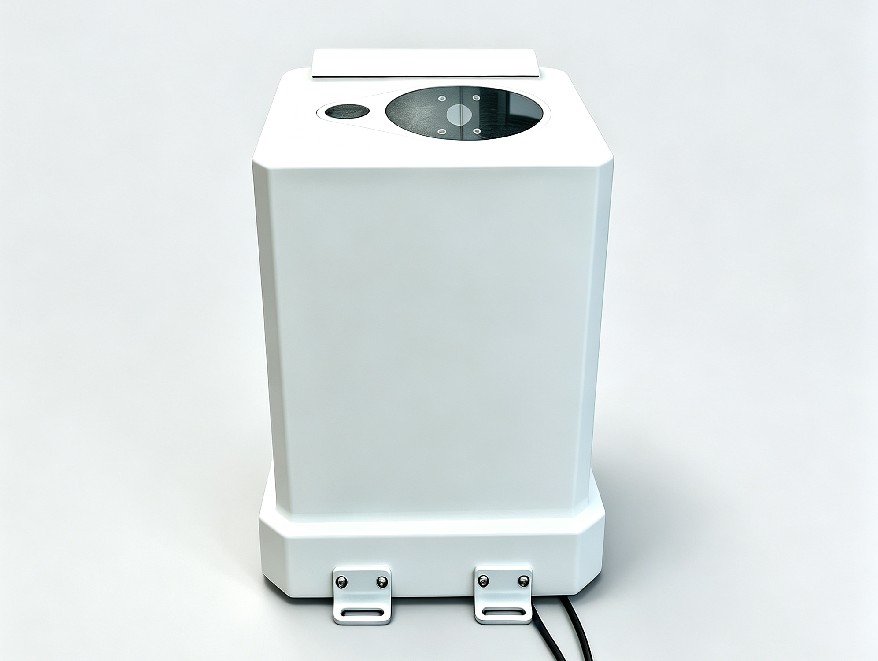

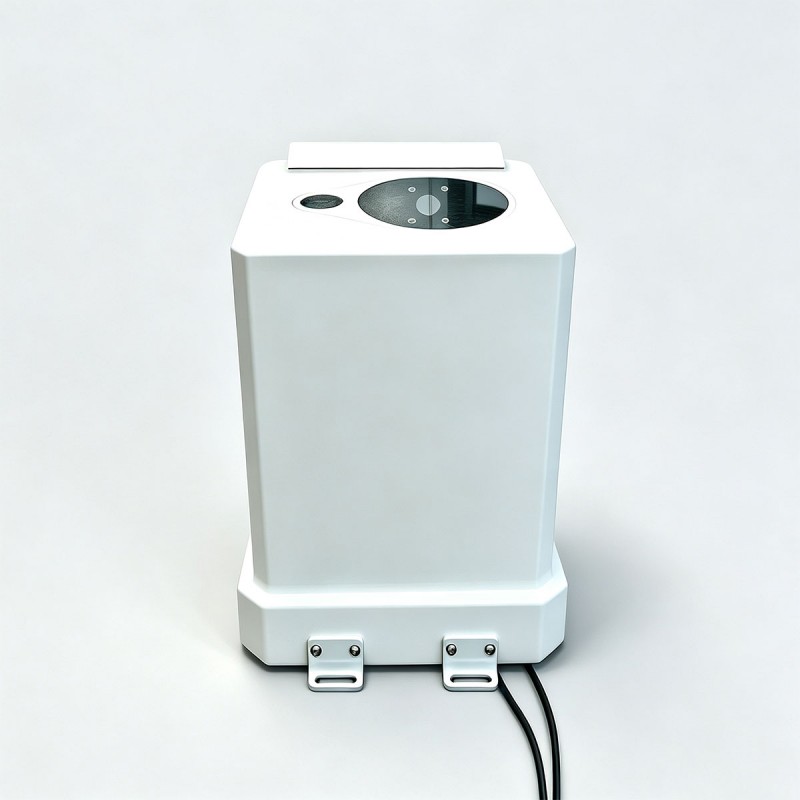

STA-LC56 Laser Ceilometer on Mie-sirottava lidar. Se käyttää ilmakehän aerosolihiukkasten Mie-sirontavaikutusta laserilla havaitsemaan aerosoleja, kuten pölyä ja pilvisumuhiukkasia alemmassa ilmakehässä alle 15 km:n (49210ft) etäisyydellä. Muihin sirontamekanismeihin verrattuna Mie-scatteringillä on suurempi sirontapoikkileikkaus ja voimakkaammat kaikusignaalit. Koska useimmat ilmakehän aerosolihiukkaset jakautuvat matalille korkeuksille, havaitseminen voidaan suorittaa kätevästi. Laitetta käytetään pilvipohjan korkeuden ja integroidun pilven määrän havainnointiin lentokentillä, laivoissa, liikkuvissa mittausajoneuvoissa, meteorologisissa asemissa ja muissa skenaarioissa.

Laseretäisyysperiaatteella toimiva korkeusmittari lähettää jaksollisia laserpulsseja ilmakehään. Vastaanotin kaappaa takaisin sironneet kaikusignaalit pilvistä ja ilmakehästä. Prosessori käsittelee ja käänteisesti laskee vastaanotetut signaalit saadakseen ilmakehän ekstinktiokertoimet eri korkeuksilla, jotta voidaan tunnistaa pilvikerrokset ja laskea pilvipohjan korkeus.

Päätoiminnot
a) Se voi mitata ja näyttää pilven pohjan korkeuden, pilvikerroksen paksuuden ja ilmakehän rajakerroksen korkeuden reaaliajassa ja tulostaa pystysuuntaista näkyvyyttä hämärissä taivaan olosuhteissa.
b) Se tukee monikerroksista pilvitunnistusta, joka tunnistaa ja mittaa jopa 5 pilvikerrosta ja tulostaa synkronisesti kunkin kerroksen pilvipohjan korkeuden, pilven paksuuden ja integroidun pilven määrän.
c) Se on varustettu automaattisella itsetarkistustoiminnolla, joka valvoo ydinkomponenttien toimintatilaa ja toimintaparametreja, mikä varmistaa laitteiden vakaan toiminnan.
d) Se tukee parametrien konfigurointia ulkoisen pääteohjelmiston kautta ja siinä on virrankatkaisusuojaus. Kaikki konfiguroidut parametrit voidaan tallentaa pysyvästi ilman häviötä sähkökatkon jälkeen.
e) Tulostustietomuoto on täysin Surface Meteorological Observation Data Dictionary -tietosanakirjassa määritettyjen korkeusmittarin vaatimusten mukainen, mikä mahdollistaa standardoidun tiedon tuoton ja kätevän telakoinnin meteorologisiin liiketoimintajärjestelmiin.
f) Integroitu älykkäisiin automaattisiin ohjaustoimintoihin, mukaan lukien optisten linssien itsepuhdistuminen ja laitteiden itsekuumeneminen, joka mukautuu monimutkaisiin ulkotyöympäristöihin.
g) Sisäänrakennettu tietovarasto tukee historiallisten seurantatietojen jatkuvaa tallentamista ja säilyttämistä vähintään 3 kuukauden ajan, mikä helpottaa tietojen tarkastelua ja analysointia.

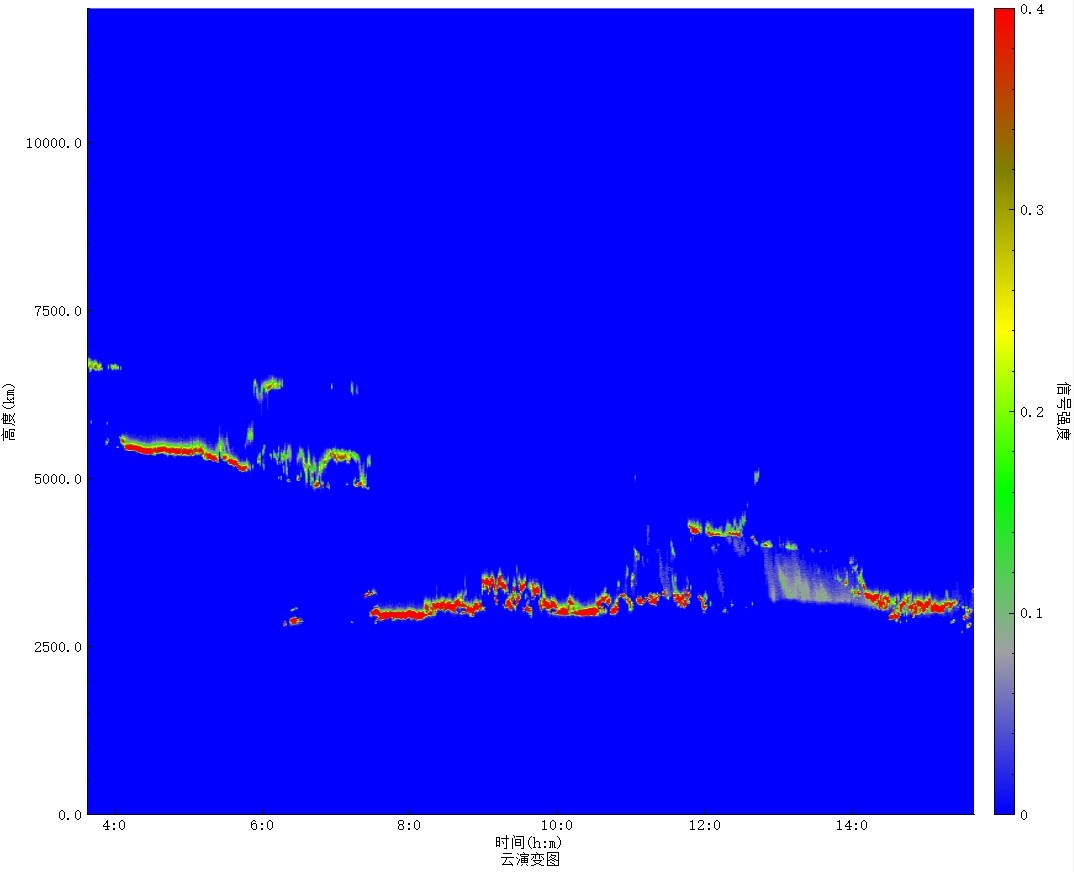

Pilvien evoluutiokaavio

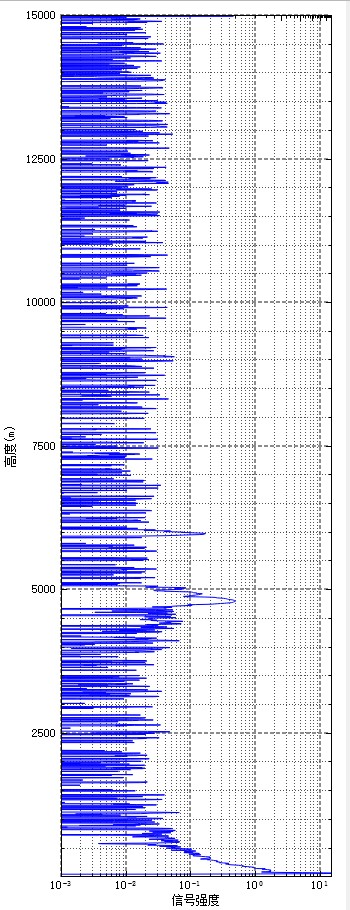

Käyränäyttö
