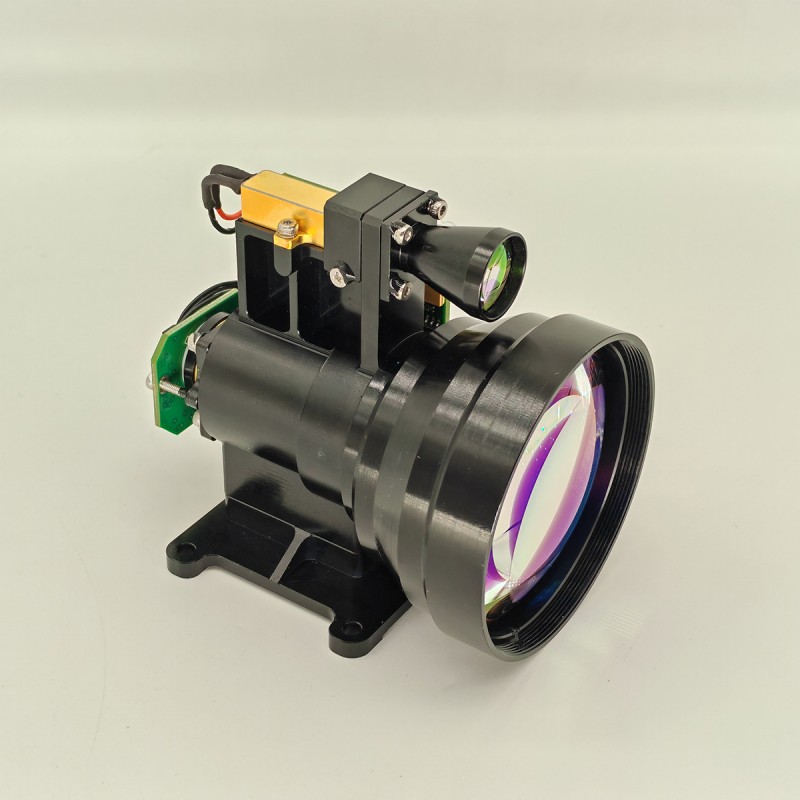

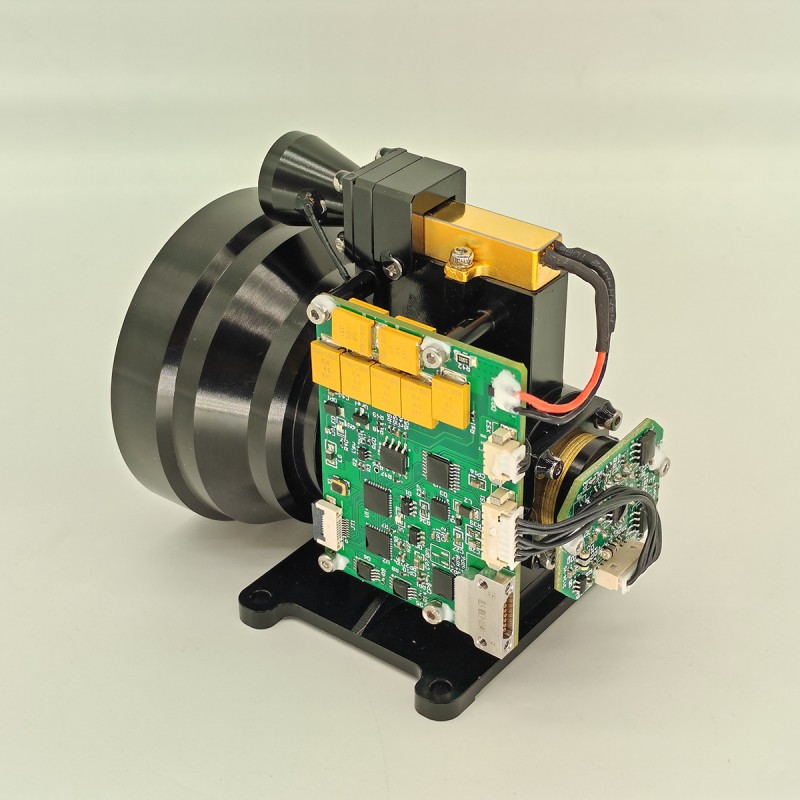

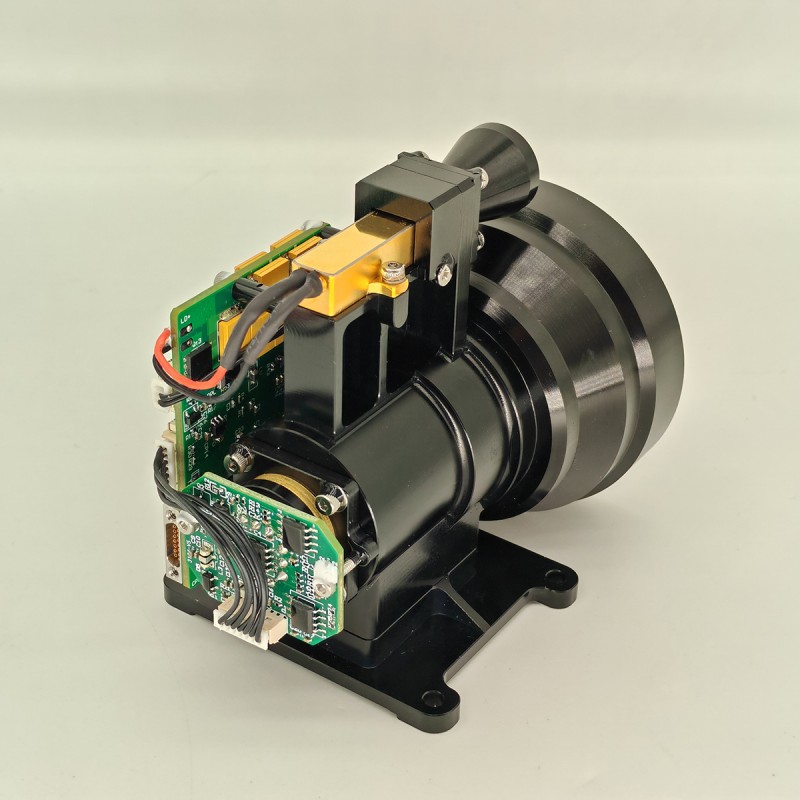

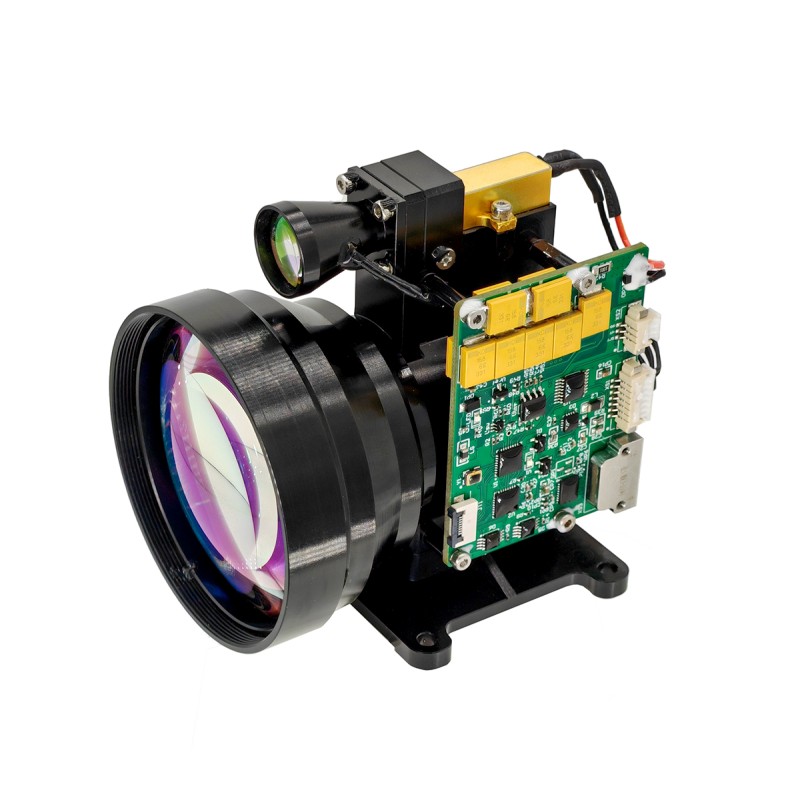

12 km silmän turvallinen laser-etäisyysmoduuli
STA-B1220X on ihmisen silmä-turvallinen laseretäisyyden mittausmoduuli, joka voi havaita kohdeetäisyyden ja lähettää mitatun etäisyyden ylempään tietokoneeseen sarjaviestinnän kautta. Näkyvyys ≥ 25 km, kohteen heijastavuus ≥ 0,3, kosteus ≤ 80%, ajoneuvo (2,3 m × 2,3 m Naton kohde) etäisyys etäisyydellä ≥ 12 km; Enintään 20 km.
Lähetä kysely
Tuotteen Kuvaus
Päätoiminnot
(1) yksittäinen ja jatkuva;
(2) vastaaminen laserille, jotka vaihtelevat komentoja ja voi lopettaa aina STOP -komennon mukaan;
(3) lähtöetäisyystiedot ja tilatiedot kerran pulssia kohti etäisyyden mittauksen aikana;
(4) se voi raportoida siirrettävien laserpulssien kumulatiivisen määrän (ei virran menettämistä);
(5) etäisyysvalinta, etu- ja takakohteen osoitus;
(6) Itsetestaustoiminto.
(2) vastaaminen laserille, jotka vaihtelevat komentoja ja voi lopettaa aina STOP -komennon mukaan;
(3) lähtöetäisyystiedot ja tilatiedot kerran pulssia kohti etäisyyden mittauksen aikana;
(4) se voi raportoida siirrettävien laserpulssien kumulatiivisen määrän (ei virran menettämistä);
(5) etäisyysvalinta, etu- ja takakohteen osoitus;
(6) Itsetestaustoiminto.
Tuotteen esittely
B1220X -laser -etäisyysmoduuli on sotilaallinen pulssilaser -etäisyysmittari, joka on suunniteltu sovellusskenaarioihin, kuten lentokoneisiin, miehittämättömiin ilma -ajoneuvoihin, säiliöihin ja laajuuteen. Sillä on pieni koko, kevyt, pieni virrankulutus, vakaa suorituskyky, pitkä mittausetäisyys ja pitkä käyttöikä, ihmisen silmäturvallisuus ja muut edut, se on tärkeä tekninen laite tuotteen tavoitteen tarkkuuden parantamiseksi.
Tuotteen suorituskykyindeksi
| Esine | Tekninen parametri | Ohje |
| Malli | STA-B1220X | |
| Toimiva aallonpituus | 1535 ± 5nm | |
| Silmien turvallisuus | Luokka 1 (IEC 60825-1) | |
| Aukon vastaanottaminen | Φ57 mm | |
| Päästö | Φ19 mm | |
| Etäisyys | 50m-20 km | |
| Etäisyys | ≥20000m | Max -alue |
| ≥15000m | Suuri tavoite, heijastavuus: 0,6, tarkkailijan näkyvyys 25 km | |
| ≥12000m | Naton kohde | |
| ≥8000m | Ihmisen kohde | |
| ≥3200m | UAV -tavoite | |
| Mini -alue | 50m |
|
| Monitasoinen havaitseminen | Enintään 3 tavoitetta |
|
| Etäisyystarkkuus | ± 3M | 3D |
| Etäisyystaajuus | 1 ~ 10 Hz säädettävä |
|
| Tarkkuusaste | ≥98% |
|
| Väärä hälytysnopeus | 1% |
|
| Erilainen kulma | ≤0,3 mrad |
|
| Viestintärajapinta | RS422 / RS232 / TTL |
|
| Jännite | DC18 ~ 32 V |
|
| Työvoima | ≤3w | Normaali lämpötilakoe |
| Huippuvoima | ≤6w | Normaali lämpötilakoe |
| Mekaaninen shokki | 75 g, 1 ms |
|
| Työlämpötila | -40 ℃～+60 ℃ |
|
| Säilytyslämpötila | -55 ℃～+70 ℃ |
|
| Luotettavuus | MTBF ≥ 1500h |
|
| Koko | ≤90 mm × 63 mm × 82 mm |
|
| Paino | ≤350 g |
|
| Päätoiminto | Ensimmäinen ja viimeinen tavoite, monitasoinen, etäisyys selektiivisyys | |
| Lisää toiminto | 1. Etäinen sokea spot -asetus Port -toiminto; 2. Itsetarkastustoiminto (korkea jännite, lämpötila jne.); 3. Etäisyysresoluutio: 30m; | |
Huomautuksia:
1) Naton kohteen koko 2,3 m × 2,3 m; Ihmisen tavoitekoko 0,5 m × 1,7 m; UAV -kohteen koko 0,2 M × 0,3
m; Heijastavuus 30%, tarkkailijan näkyvyys ≥ 20 km

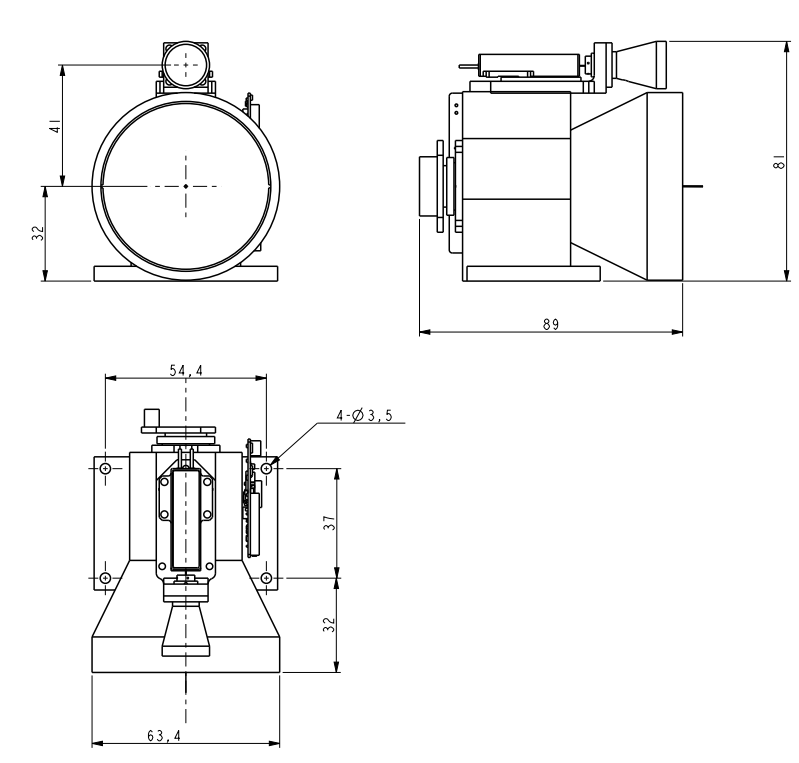

Rakenteen asennusrajapinta
Ulkoinen rajapinta
| Liitäntämalli | MDC1-15SW1 | ||
| Nasta | Määritellä | Funktio | Huomautukset |
| 1 | Vee | Positiivinen tehon syöttö | 9-36V |
| 2 | Hölynpöly | Voimansiirtoalue |
|
| 3 | RS422_T/R+ |
|
|
| 4 | RS422_T/R- |
|
|
| 5 | RS422_RXD- |
|
|
| 6 | RS422_RXD+ |
|
|
| 7 | RS232-TX |
|
|
| 8 | RS232-RX |
|
|
| 9 | TTL-TX |
|
3,3 V |
| 10 | TTL-RX |
|
3,3 V |
| 11 | Hölynpöly | Viestinnän kenttä |
|
| 12 | NC |
|
|
| 13 | NC |
|
|
| 14 | NC |
|
|
| 15 | NC |
|
|
OEM/ODM -moduulit ja mukautetut ratkaisut
B1220X on suunniteltu järjestelmäintegraattoreille, jotka etsivät kätevää, tehokasta ja kompaktia laserliuosta. Se tarjoaa luotettavan suorituskyvyn monissa sovelluksissa.
Se on hyvin pieni, erittäin kevyt, on alhainen virrankulutus ja sitä voidaan mitata pitkän matkan aikana. Se sopii kädessä pidettävään laitteeseen (lämpökuvaus), aseen kiinnityssovelluksiin, kannettaviin järjestelmiin ja kevyisiin anturipakoihin ja miehittämättömiin ilma -ajoneuvoihin tai UGV: iin.
Se on hyvin pieni, erittäin kevyt, on alhainen virrankulutus ja sitä voidaan mitata pitkän matkan aikana. Se sopii kädessä pidettävään laitteeseen (lämpökuvaus), aseen kiinnityssovelluksiin, kannettaviin järjestelmiin ja kevyisiin anturipakoihin ja miehittämättömiin ilma -ajoneuvoihin tai UGV: iin.
