13 km: n etäisyysmoduuli

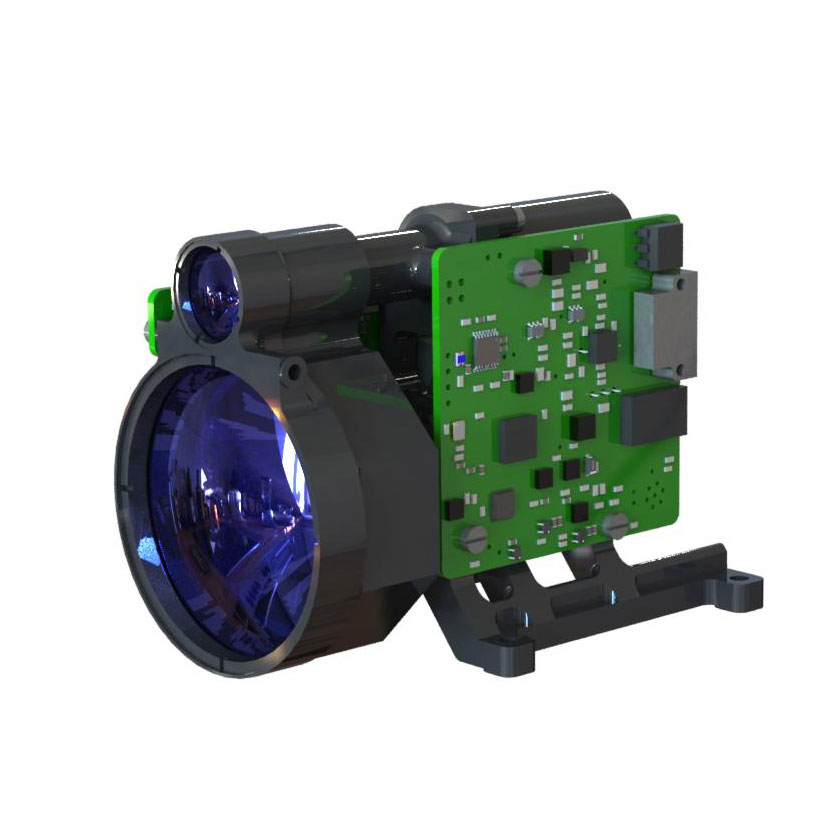

STA-D1013B 13 km etäisyysmittarin moduuli hyväksyy Jiopticsin itsenäisesti kehittämän 1535Nm Erbium-lasilasermoduulin, jolla on pienen voimankulutuksen, kompaktin rakenteen, korkean tarkkuuden, pitkän mittausetäisyyden ja ihmisen silmäturvallisuuden ominaisuudet.

Lähetä kysely

Tuotteen Kuvaus

Suurin mittausalue: Naton tavoite ≥10000 m; Tyypillinen tavoite ≥15000m
Aluetarkkuus ± 1m
Mittaustarkkuus ≥ 98%
Paino ≤230 g

13 km etäisyysmittarin moduulin ominaisuudet

1. Integroitu rakennesuunnittelu, sokin ja tärinänkestävyys, korkea luotettavuus, vahva ympäristömuotoisuus;
2. 1535 nm pumpattu Q-kytketty Erbium-lasilaser Integroitu rakenteen suunnittelu ja loppupään monipisteen tiivistymistila, voimakas rajoitusten vastainen kyky, kestävä, pitkä työikä ja ihmisen silmäturvallisuus;
3. Piirin sisäinen rajapinta on kaikki hitsattu johdin suora liitäntäprosessi, kiinteä ja luotettava, mikä voi välttää oikosulun tai huonon kosketuksen, jonka aiheuttavat löysän liittimen, hapettumisen ja vesihöyryn, ja parantaa tuotteiden luotettavuutta ja käyttöikää.

STA-D1013B Laser Rangefinder -moduulin tuotteen suorituskykyindeksi

Esine	Indeksi
Malli	STA-D1013B
Käyttöaallonpituus	1535 nm ± 10 nm
Etäisyys	50m-15000m
Etäisyys	15000m	Tyypillinen tavoite, näkyvyys ≥ 25 km
	13000m	Suuri kohde, näkyvyys ≥ 25 km
	10000m	Näkyvyys ≥ 25 km, tavoite 0,3 heijastavuus 2,3 m × 2,3 miljoonan ajoneuvon kohdalla
Kosteus	≤ 60%
Etäisyystarkkuus	± 1m
Tarkkuusaste	≥98%
Etäisyysresoluutio	≤50 miljoonaa
Erilainen kulma	≤0,3 mrad
Etäisyystaajuus	Kerran, 1 Hz, 5Hz, 10Hz
Koko	≤95 mm × 60,5 mm × 71,5 mm
Jännite	18 V ～ 36V
Työvoimankulutus	Keskimääräinen virrankulutus: ≤ 4W
Valmiustilan virrankulutus	≤1,8w
Työlämpötila	-40 ℃～+60 ℃
Säilytyslämpötila	-55 ℃～+70 ℃
Paino	≤230 g

STA-D1013B LRF -moduulin rakenteen asennusrajapinta

STA-D1013B Laser Rangefinder -moduulin tuotetoiminto

● Laser -toiminto;
● Teho- ja lämpötilan keräystoiminto;
● Range -porttitoiminto;
● Pää- ja päätytavoitetoiminto;
● Tehon käänteissuojaustoiminto;
● Itsensä tarkistaminen;
● Kerää laserpäästöaikoja;
● Sarjaportin päivitysohjelman toiminnolla;
● Tarjoaa erillisen teho-ohjaussignaalitoiminnon.

Sähkörajapinta

Ylätietokoneen pää tajuaa silloitustestin eRajofinder-pään J30JZLN15ZKWA000-pistorasialla J30JZ/XN15TJCAL01 Suorakulmaisen liittimen kautta. Eräsajin virtalähde- ja viestintäportin PIN -määritelmä on esitetty seuraavassa taulukossa.

PIN -määritelmä virtalähde- ja viestintäportti Rangefinder Endissä

Pinanumero	Määrä	Siirtosuunta	Muistiinpanot
P-1	Vin+	Syöttövoima positiivinen napa	Ylätietokoneen virtalähde
P-2	Vin+
P-3	Vin+
P-4	Power-On Control+	Power-On Control+	Oikosulku P-12 virtaan päällä
P-5	RS422_TXD+	Signaalin lähtöportti	Etäisyysmittari isäntätietokoneelle
P-6	RS422_RXD+	Signaalituloportti	Ylempi tietokone Rangefinderiin
P-7	RS422_GND	Viestinnän maadoitus
P-8	NC	Keskeytetty
P-9	Vin-	Syöttövoima negatiivinen napa	Ylätietokoneen virtalähde
P-10	Vin-
P-11	Vin-
P-12	Valvonta-	Valvonta-	Oikosulku P-4 virtaan päällä
P-13	RS422_TXD-	Signaalin lähtöportti	Etäisyysmittari isäntätietokoneelle
P-14	RS422_RXD-	Signaalituloportti	Ylempi tietokone Rangefinderiin
P-15	NC	Keskeytetty
