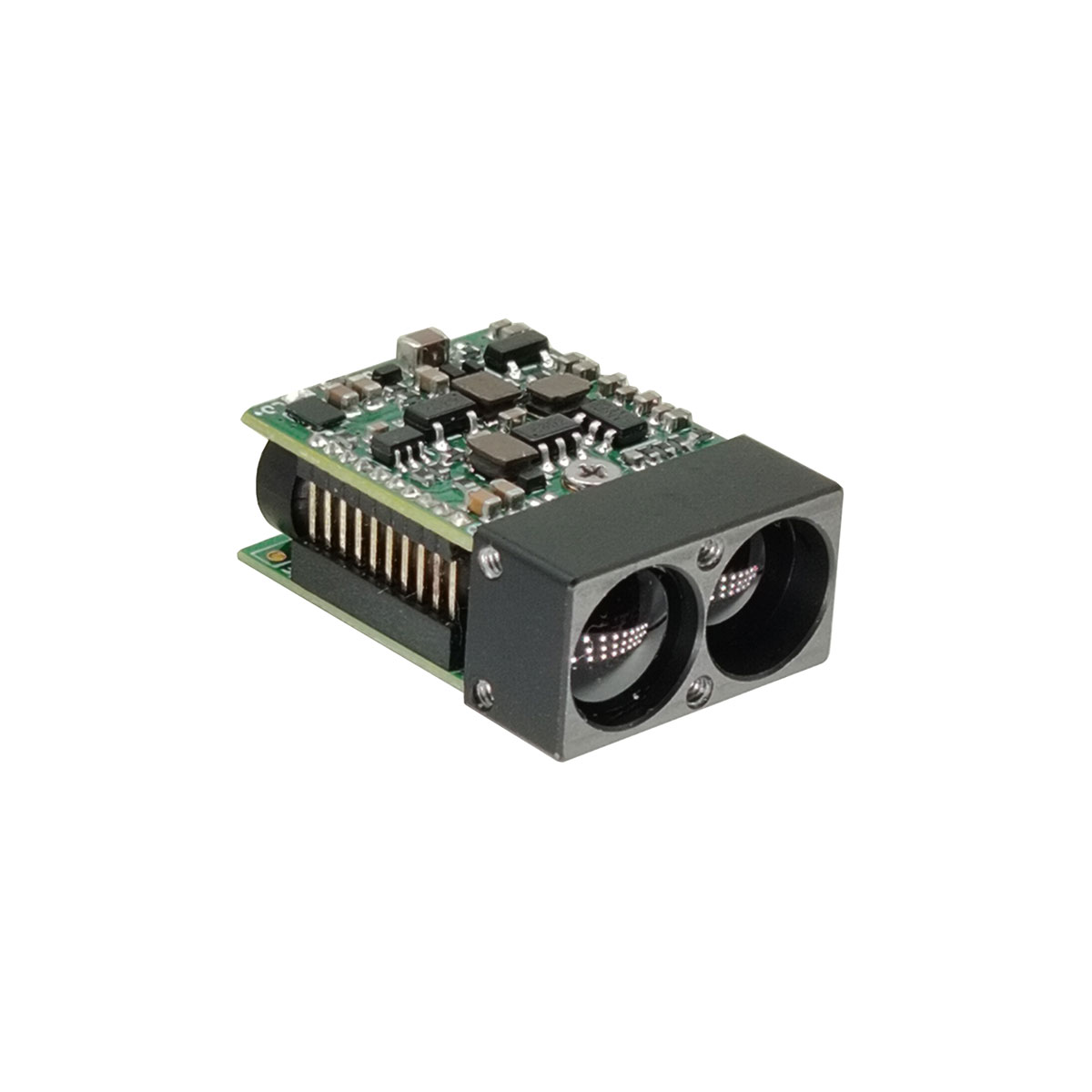

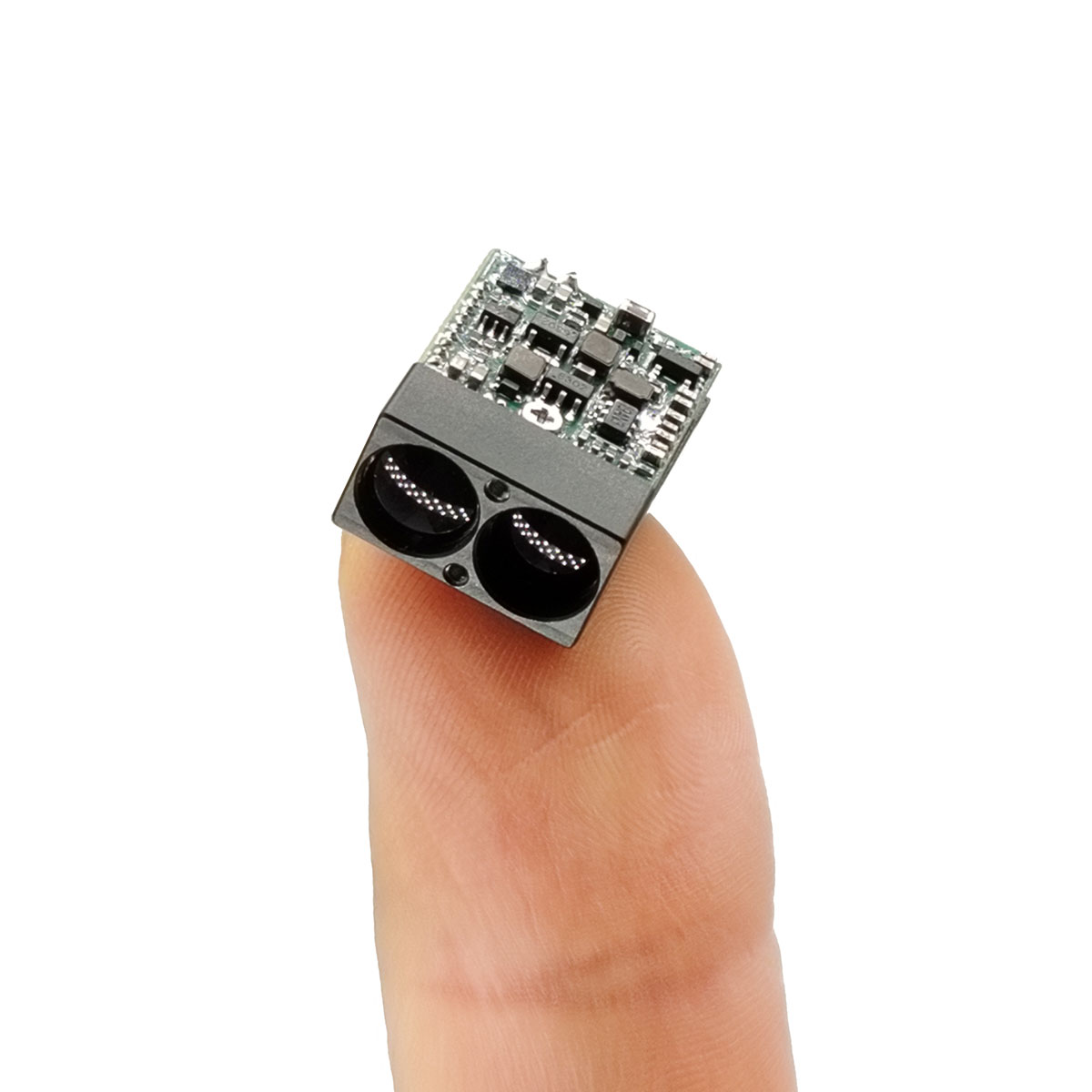

1500 metrin mikrolaseretäisyysmittari

Miniatyyri laseretäisyysmoduuli STA-D15X käyttää 905 nm:n puolijohdelaseria, jonka ominaisuudet ovat pitkä kantama, alhainen virrankulutus, pieni koko ja silmäturvallisuus. Se soveltuu erittäin hyvin pienten miehittämättömien ilma-alusten, kädessä pidettävien pimeänäkölaitteiden, lämpökuvauksen ja muiden laitteiden integrointiin. Max kantama: 1500m Etäisyystarkkuus: ± 1m Aluetaajuus: Yhden laukauksen etäisyys, 1 Hz, 2 Hz Paino: 5g ±0,5g

Lähetä kysely

Tuotteen Kuvaus

Tärkeimmät ominaisuudet:

Puolijohdelasertekniikka: Ylivertainen luotettavuus, kompakti ja pienempi virrankulutus kuin perinteiset lentoajan (TOF) etäisyysmittarit, mikä mahdollistaa integroinnin kannettaviin ja ahtaisiin laitteisiin.

Tuotteen suorituskykyindeksi

Sarjanumero	Projektin nimi	STA-D15X
1	Ihmisen silmien turvallisuus	Kyllä
2	Laser aallonpituus	905 nm
3	Laserhajotuskulma	1 × 6 mrad
4	Vastaanottava näkökenttä	~20 mrad
5	Lähettimen kaliiperi	Φ7mm
6	Vastaanottava kaliiperi	Φ7mm
7	Kantavuusalue	5-1500m
8	Alueen tarkkuus	±1 m
9	Mittaustaajuus	Yhden laukauksen etäisyys, 1 Hz, 2 Hz
10	Tiedonsiirtonopeus	115200bps (oletus)/9600bps/38400bps/57600bps
11	Tarkkuusaste	≥ 98 %
12	Väärien hälytysten määrä	≤1 %
13	Tietojen käyttöliittymä	UART (TTL_3.3V)
14	Syöttöjännite	DC 3-5V
15	Virrankulutus	Valmiustilan teho ≤ 0,6WAKeskiarvo ≤ 0,8W@1Hz Huippuarvo ≤ 1,3W@1Hz
16	Virrankulutus
17	Käynnistyshuippuvirta	≤ 680mA
18	Vuotovirta	<50
19	Painot	5±0,5 g
20	Koko (P × L × K)	≤22,5mm × 16mm × 9,5mm
21	Käyttölämpötila	-20 ~ 60 ℃
22	Varastointilämpötila	-30 ~ 60 ℃
23	Järkyttää	1200g, 1ms
24	Tärinä	5-50-5 Hz, 1 oktaavi/min, 2,5 g
25	Luotettavuus	MTBF≥1500h
26	Käynnistysaika	≤100 ms;
27	Sähköinen käyttöliittymä	Liitinpistoke: 0,8WTB-6Y-2Pistoke: 0,8WTB-6AWB-01

Kantama 1500m,Tietojen testausympäristö, jossa näkyvyys ≥ 25km ja kosteus ≤ 50%.

Moduulin kokoonpano

Laseretäisyysmittarituotteen pääkomponentit ovat seuraavat:

a) Vastaanotto- ja lähetyskomponentit;

b) Piirin komponentit: 22,5 mm × 16 mm × 9,5 mm (P × L × K), paino on ≤ 5 g ± 0,5 g ja sen ulkonäkö on esitetty kuvassa 1.

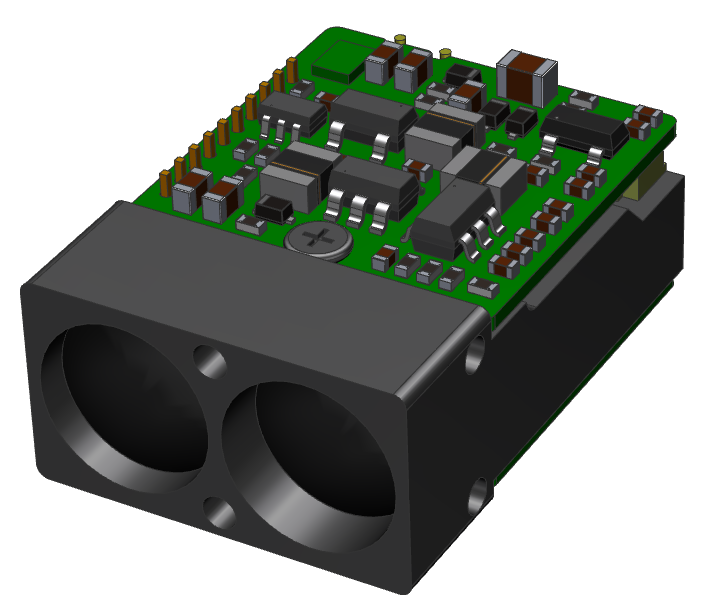

Kuva 1 Tuotteen ulkonäkö

Rakenteen asennusliittymä

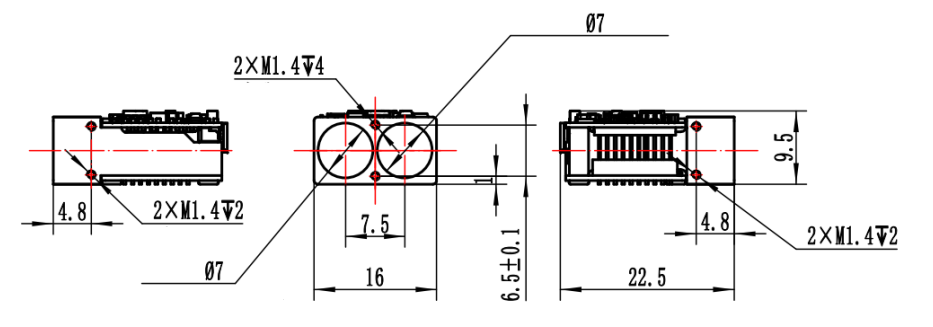

Mekaanisten ja optisten liitäntöjen ulkomitat on esitetty kuvassa 2.

Kuva 2 Mekaaninen ja optinen liitäntäkaavio

Sähköinen käyttöliittymä

Virtalähteen jännite: 3,3 V (voi esijännite 3,3 V ~ 5 V);

Tiedonsiirtotyyppi: UART-TTL (3.3V);

Huippukäynnistysvirta: ≤ 680mA;

Valmiustilan virrankulutus: ≤ 0,6 W;

Keskimääräinen virrankulutus: ≤ 0,8W@1Hz；

Huipputehonkulutus etäisyysmittauksessa: ≤ 1,35 W@1 Hz ；

Vuotovirta: ＜ 50uA;

Virran kytkemisen vasteaika: ≤ 100 ms

Tietokoneen ylempi pää saa aikaan silloitustestauksen etäisyysmittauskoneen pään 0,8WTB-6AWB-01-liittimellä (Yueqing Huabao) 0,8WTB-6Y-2-liittimen kautta. Etäisyysmittarin virtalähteen ja tietoliikenneportin nastat on esitetty alla olevassa taulukossa.

Taulukko 2 Tuotteen sähkönastan määritelmä

Pin	Merkinnät	Sähköisten ominaisuuksien määritelmä	Signaalin suunta
1	Power-FI
2	TTL_RXD	Signaalin tuloportti	Isäntätietokone etäisyysmittariin
3	TTL_TXD	Signaalin lähtöportti	Etäisyysmittari isäntätietokoneeseen
4	NC
5	Virtalähde+
6	GND

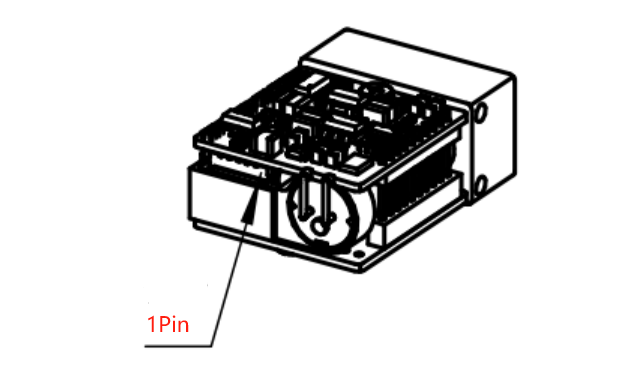

Kuva 3: 1 tappi

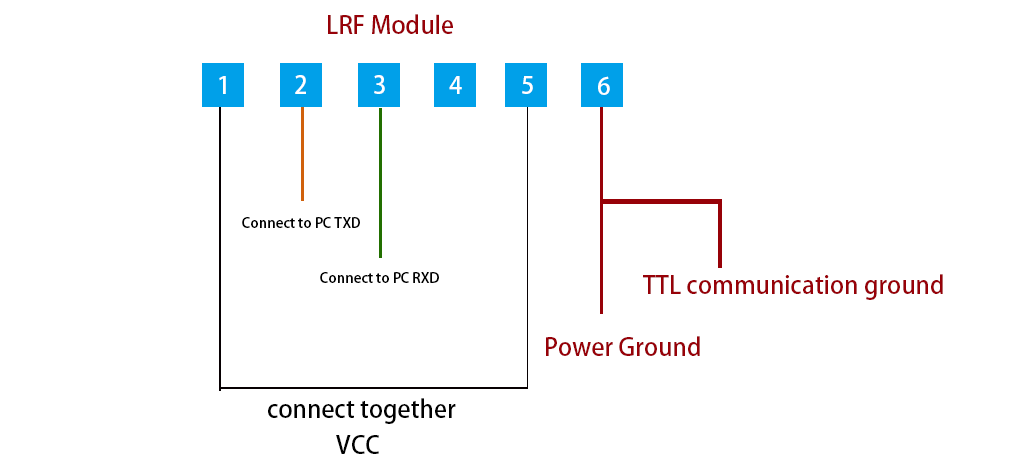

Sähköliitäntäkaavio

Viestintämoduuli

Viestintäliittymä

Tiedonsiirtonopeus: 115200bps (oletus)/9600bps/38400bps/57600bps;

Yksitavuinen lähetysmuoto: sisältää 1 aloitusbitin, 8 databittiä, ei tarkistussummaa, 1 lopetusbitti, 8-bittinen data siirretään ensin alempaan bittiin ja sitten ylempään bittiin.

Yhden alueen ohje

Huomautus: Varmistuskoodin lähettäminen=tavu 3+tavu 4+tavu 5+tavu 6+tavu 7;

Vastaanota tarkistussumma = Tavu 1+tavu 2+tavu 3+tavu 4+tavu 5+tavu 6+tavu 7.

Lähetä Ranging-moduuliin:

tavu	1	2	3	4	5	6	7	8
Kuvaus	0x55	0xAA	0x88	0xFF	0xFF	0xFF	0xFF	0x84

Etäisyysmoduuli palaa

tavu	1	2	3	4	5	6	7	8
Kuvaus	0x55	0xAA	0x88	status	0xFF	DATA_H	DATA_L	vahvistuskoodi

Status=0， Yksittäinen mittaus epäonnistui; DATA_H=0xFF，DATA_L=0xFF； status=1， Yksittäinen mittaus onnistui; DATAH_=mittaustuloksen korkea tavu; DATA_L=mittaustuloksen pieni tavu.

Jatkuva etäisyyden mittausohje

Huomautus: Varmistuskoodin lähettäminen=tavu 3+tavu 4+tavu 5+tavu 6+tavu 7;

Vastaanota tarkistussumma = Tavu 1+tavu 2+tavu 3+tavu 4+tavu 5+tavu 6+tavu 7.

tavu	1	2	3	4	5	6	7	8
Kuvaus	0x55	0xAA	Taaj	0xFF	0xFF	0xFF	0xFF	vahvistuskoodi

Etäisyysmoduuli palaa

tavu	1	2	3	4	5	6	7	8
Kuvaus	0x55	0xAA	Taaj	status	0xFF	DATA_H	DATA_L	vahvistuskoodi

Status=0， Jatkuva mittausvirhe; DATA_H=0xFF，DATA_L=0xFF； status=1， Jatkuva mittaus onnistui; DATAH_=mittaustuloksen korkea tavu; DATA_L=mittaustuloksen pieni tavu.

Taajuus = 0x89, 1 Hz alue; Taajuus = 0xB9, 5 Hz alue; Taajuus = 0xC9, 10 Hz alue; Freq=0xF9， Akselin kalibrointitila (lähettää akselin kalibrointitilan takaisin kerran kalibrointikomennon saatuaan).
