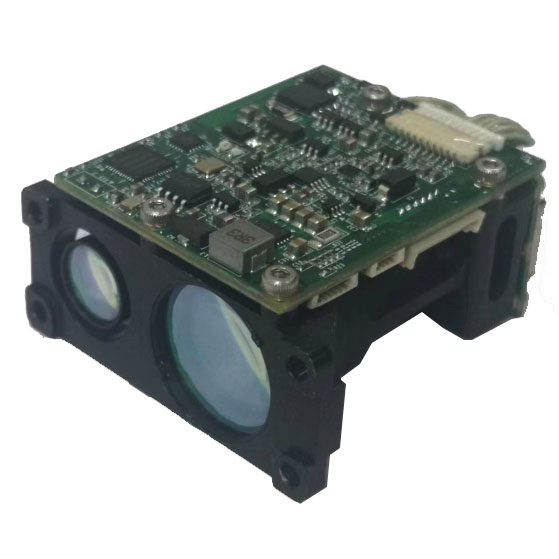

1535nm 10 km Laser Rangefinder -moduuli

Jioptics 1535Nm STA0410 1535NM 10 km Laser -etäisyysmoduuli on erityisesti suunniteltu OEM -integrointiin ja se voi tarjota tarkan mittauksen palontorjuntajärjestelmille, lentokoneille/UAV, säiliö/UGA, alukset, rajavalvontajärjestelmät ja muut sovellukset.
Enimmäisalue ≥ 10000 metriä
Alue 2,3 × 2,3 metrin kohteen koko ≥4000 metriä
Etäisyyden mittaustarkkuus ± 1m
Mittaustarkkuus ≥ 98%
Paino ≤ 69,5 g

Malli:STA0410

Lähetä kysely

Tuotteen Kuvaus

1535nm 10 km Laser Rangefinder -moduuli on eräänlainen tarkkuusetäisyyden anturin instrumentti, joka saa laser -optisen järjestelmän laserpäästöjen optisen järjestelmän laserlähettimen laservastaanottimen tehon ja ohjaimen ja kuoren (kuten kuvassa 1 esitetty), asennettu maa- tai ajoneuvoalustaan ja koaksiaalisesti ajoneuvojen näkymäjärjestelmän avulla, haku ja seurantalaitos Lukitse ja tulostele maaliin etsimän lippusignaalin ja käynnistä sitten etäisyystiedot lähtörajapinnan kautta, ylemmälle tietokoneelle
Laser -etäisyysmittarin pääpiirteet ovat: havaitsemisetäisyys, pitkä tilavuus, pieni paino ja valon vasteaika nopea havaitseminen ja korkea tarkkuus voivat havaita useita kohteita, ja lähtötavoitetiedot voidaan sulauttaa taistelukentän viestintäverkkoon.

Tärkeimmät suorituskyky- ja tekniset parametrit

Laser -aallonpituus
1,535 μm
Valmiustila
0,11a, keskimääräinen virta 0,25A @5 V: n virtalähde;
Käyttöjännite
3,3 V ~ 5,4 V
Väärä hälytysnopeus
≤1%
Melkein testiprosentti
98%
Vähimmäiskoe -alue
20m
Kattava
4 km (2,3x2,3 M auto), suuri kohde 10 km;
Tarkkuus
± 1m
Työtiheys
1 Hz, 5 Hz, hätä 10 Hz;
Erilainen kulma
≤0,5 mrad
Ensimmäisen ja viimeisen kohteen valinta
Lähtörajapinta
RS422
Säilytys-
12 vuoden säilytysikä
Ympäristön soveltuvuus
2Kämpyrälämpötila
-40 ° C ~+ 55 ° C
Säilytyslämpötila
-50 ° C ~ + 70 ° C

Rajapintatila

nasta
symboli
funktio
pigmentti
selittää
1
T+
Viestintäsignaali
punainen
Yhdistä PC RX +: een
2
T--
Viestintäsignaali
musta
PC RX-
3
R-
Viestintäsignaali
keltainen
Kytke PC-koneeseen TX-
4
R+
Viestintäsignaali
vihreä
Yhdistä PC TX +: een
5
Hölynpöly
Kommunikointi jhk
sininen

6
Hölynpöly
Valtaa jhk
valkoinen

7
+5 V/3A
yleinen tarjonta
oranssi

8
Hölynpöly
Valtaa jhk
ruskea


Etäisyysmittarin moduulin koko



Sovellusskenaario

Jioptics -lasermoduuleja käytetään laajasti sotilaallisissa tai siviilikohtauksissa (miehittämättömät ilma -ajoneuvot, valosähköiset palot, lämpökuvauslaitteet jne.). Haastavimmassa ympäristössä korkean suorituskyvyn ja korkean luotettavuuden kannalta on tärkeä rooli. Vakaa ratkaisu, joka antaa tuotteesi ylittää rajat.
