1570nm 5km Anti-drone laseretäisyysmoduuli

Jioptics-tiimin kehittämä laseretäisyysmoduuli STA-CR5000X käyttää silmille turvallista 1570 nm:n OPO-laserkokoonpanoa. Siinä on erinomainen ilmakehän tunkeutuminen, alhainen herkkyys auringonvalon, pölyn ja muiden ympäristön valonlähteiden aiheuttamille häiriöille, ja se pystyy mittaamaan erittäin pitkiä matkoja monimutkaisissa ilmasto-olosuhteissa, ja sen peittokyky on vaikea havaita. Kantaman suorituskyky: 5000m (0,3x0,3m UAV-kohteet), 10000m (2,3x2,3m NATO-kohde) Etäisyystarkkuus ± 2m Mittaustarkkuus ≥ 98 % Paino ≤ 1,2 kg

Lähetä kysely

Tuotteen Kuvaus

Sovelluskenttä

Airborne/drone pod

Autoon asennettu gimbal

Rannikkosuojelu

Drone-etäisyyden mittaus

Turvapannun kallistuksen ja muiden järjestelmien integrointi

Tuotteen suorituskykyindeksi CR5000X Eye-safe LRF -moduulille

Tuote	Tekninen parametri	Ohje
Malli	STA-CR5000X
Toimiva aallonpituus	1570 nm
Pulssin leveys	15ns ± 5ns
Silmien turvallisuus	Luokka 1 (IEC 60825-1)
Vastaanottava aukko	Φ60mm
Päästöaukko	Φ30mm
Etäisyyskyky	200m-15km
Kantavuusalue	≥20000m	Max kantama
	≥12000m	Iso kohde, Heijastuskyky: 0,6, havainnoijan näkyvyys 25 km
	≥10000m	Naton tavoite
	Partvédelem	Ihmisen kohde
	≥5000m	DJI Phantom 4 UAV-kohde
Mini Range	200m
Monen kohteen tunnistus	Jopa 3 tavoitetta
Alueen tarkkuus	±2m	RMS
Vaihtelutaajuus	1-10Hz säädettävissä
Tarkkuusaste	≥ 98 %
Väärien hälytysten määrä	1 %
Hajoamiskulma	＞0,8 mrad
Viestintäliittymä	RS422	Tiedonsiirtonopeus 115200bps
Jännite	DC 18-30V
Normaalilämpötilan valmiustilan virrankulutus	≤20W	Normaali lämpötilatesti
Huipputeho	≤120W	Normaali lämpötilatesti
Esilämmitysaika	≤ 1 minuutti	Huoneenlämmössä
Työlämpötila	-40℃～+60℃
Varastointilämpötila	-55℃～+70℃
Jäähdytysmenetelmä	Ilmajäähdytys
Koko	≤181mm × 67mm × 115mm
Paino	≤1,2kg
Päätoiminto	Ensimmäinen ja viimeinen kohdeetäisyys; Monen kohteen etäisyys; Etäisyyden selektiivisyys;
Lisää toimintoja	a) Varustettu itsetarkistustoiminnolla;b) Kohdeetäisyyden mittaus;c) Tukee ohjelmistopäivityksiä ja parametrien päivityksiä tietoliikenneliitäntöjen kautta.

Huomautuksia:

1) Naton kohteen koko 2,3 m × 2,3 m; Ihmisen kohteen koko 0,5 m × 1,7 m; UAV-kohteen koko 0,3 × 0,3 m; Heijastuskyky 30%, tarkkailijan näkyvyys ≥ 25 km.

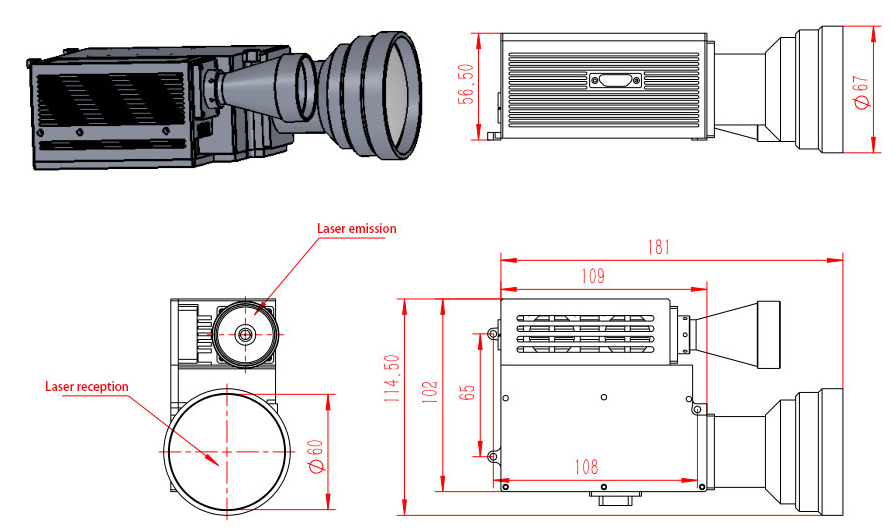

Mekaaninen rakenne

Huomautus: Tuotteen kokoa voidaan mukauttaa vaatimusten mukaan.

Käyttöliittymän määritelmä

Y50X-12119TKZ-liittimen rajapinnan määritelmä:

PIN-koodi	Määritelmä
1, 2	24V+
9, 10	GND
4	RS422_RX+
5	RS422_TX+
12	RS422_TX+
13	RS422_TX-
6	RS422_GND
7	Ulkoinen synkroninen tulo+
15	Ulkoinen synkroninen tulo
8	Case Ground
3, 11	Virtakytkimen liitin
14, 16, 17, 18, 19	/
