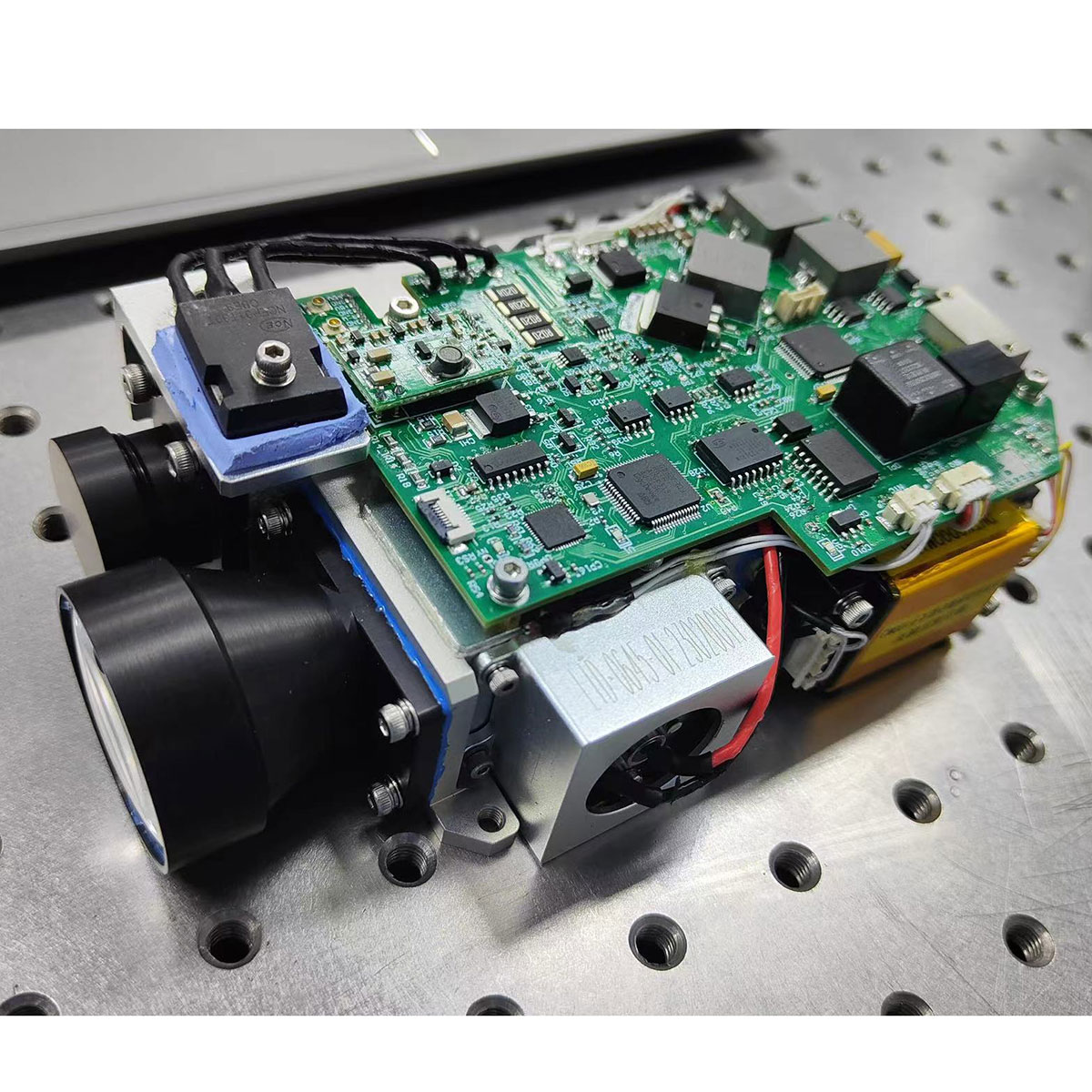

160MJ 1064NM Laser Target Merimaattori
STA-1064160M-keskikokoinen laservafortimittari (jäljempänä nimellä laservafortimi) on tarkka fotoelektrinen tuote, joka siirtää laserin tiettyyn kohteeseen ja laskee etäisyystiedot laserlentojakson mukaisesti. 160MJ 1064NM Laser Target -nimeäjällä on erinomaisen suorituskyvyn ja yksinkertaisen toiminnan ominaisuudet.
Malli:JIO-1064160M
Lähetä kysely
Tuotteen Kuvaus
YLEISKATSAUS
LDR1064-160 Laser Imager koostuu laserpäästöyksiköstä, laser-vastaanotto- ja etäisyysyksiköstä, laser-ajolähde- ja ohjaus- ja viestintäyksiköstä.
Päätoiminto
Laservälitystoiminto;
Lasersäteilytystoiminto;
On fotoelektrisen eristyssignaalin liipaisin;
Sinulla on ulkoinen liipaisimen toiminto.
Lasersäteilytystoiminto;
On fotoelektrisen eristyssignaalin liipaisin;
Sinulla on ulkoinen liipaisimen toiminto.
160MJ 1064NM Laser Target Desicisaattori Tekniset eritelmät
| Tärkeimmät indikaattorit | |||||
| Toimiva aallonpituus | 1064nm | ||||
| Lasersäteilytysenergia | 85MJ ja 160MJ Kaksi vaihdetta voidaan vaihtaa | ||||
| Kevyt viive | 304 um ± 1 uM | ||||
| Lasersäteen hajontakulma | ≤0,2Mrad | ||||
| Säteilytaajuus | 8 ~ 21Hz | ||||
| Etäisyystaajuus | 10Hz | ||||
| Laserpulssin leveys | 10ns ~ 15Ns | ||||
| Voimakkuus | ≤ ± 8% | ||||
| Etäisyys | 0,2 m ~ 20 km (kohteen koko 10 m x10 m x8 m, näkyvyys 30 km) | ||||
| Etäisyysvirhe | enintään 5 metriä | ||||
| Kohdevalinta | Ensimmäinen/toinen/pää | ||||
| Tarkka mittausnopeus | ≥ 98% | ||||
| Käynnistysaika | 1min (valinnainen) | ||||
| Työaika (ehdotettu) | Etäisyystila | Laser työskentelee jatkuvasti 5 minuutin ajan, lepää 4 minuutin ajan, 10 peräkkäistä sykliä | |||
| Säteilytystila | Säteilytysaika 120, lepo 60 -vuotiaat, jatkuvat 5 sykliä | ||||
| Täysi paino | <3,3 kg | ||||
| LÄMPÖTILA | |||||
| Käyttölämpötila | -40 ℃ ~ +55 ℃ | ||||
| Säilytyslämpötila | -40 ℃ ~ +70 ℃ | ||||
| Kostea lämpö | |||||
| Suhteellinen kosteus | Suhteellinen kosteus | ||||
| Lämpötila | +25 ° C ± 2 ° C | ||||
| Säilytysaika | 72H | ||||
| Värähtely | |||||
| Värähtelyspektrin muoto (GRMS = 6,06) | 20Hz - 80 Hz | +3dB/lokakuu | |||
| 80Hz - 350Hz | G2/0,04 Hz | ||||
| 350Hz - 2000Hz | -3dB/lokakuu | ||||
| Tärinänsuunta ja aika | Värähtele yhteen suuntaan vähintään 10 minuutin ajan | ||||
| Hallintapiste | Tulisi valita kiinnitys- tai ravistuspöydän pinnalla lähellä tuotteen maksimaalista jäykkyyttä, suuret laitteet voivat käyttää monipisteen keskimääräistä ohjausta | ||||
| Valvontapiste | Valvontapiste tulisi valita testauksen alla olevan tuotteen avainosaan, jotta juurikeskus neliökiihtyvyysvaste ei ylitä suurinta sallittua suunnittelua (GRMS = 6,06) | ||||
| Asennusvaatimukset | Näyte on kytketty jäykästi ravistuspöydälle, ja iskunvaimennin tuotteen tulisi poistaa iskunvaimennin testille | ||||
| Suorituskyvyn tarkistus | Värähdyksen aikana tehdyt tehtävät, kaikkien suorituskyvyn indikaattorien tulisi täyttää suunnitteluasiakirjassa määriteltyjä teknisiä vaatimuksia. Vikatapauksessa sen sallitaan korjata. Kun hyväksymistesti suoritetaan korjauksen jälkeen, spektriarvo on alennettava arvoon 0,01G2/Hz, GRMS = 3,03, ja näyte tulisi värisevän suurimman osan värähtelystä 10 minuuttia varten 10 minuuttia | ||||
| Lämpötila -alue | |||||
| Pintakoe | -35 ± 3 ℃ ~ +52 ± 2 ℃ | ||||
| Lämpötilan muutoksen nopeus | |||||
| Lämpötilan nousu | 10 ℃/min | ||||
| Jäähdytys | 10 ℃/min | ||||
| Pyöräilyajat | 10 kertaa, tulisi varmistaa, että 2 viimeistä sykliä ilman vikaa, jos vika tapahtuu kahden viimeisen syklin aikana korjauksen jälkeen, on muodostettava 2 ongelmatonta sykliä | ||||
| Kierto -aika | Yksi syklin aika on 4H, yksi sykli sisältää lämpötilan nousun → Lämpötilan oleskelu → Jäähdytys → Lämpötilan oleskelu → Lämpötilan nousu | ||||
| Korkea ja matala lämpötilan viipymisaika | Viipymisaika riippuu näytteen lämpökapasiteetista. Tuotteen lämpö- tai kylmän läpäisevyyden periaatteen perusteella näytteen sisälämpötila ylläpidetään 5 minuutin ajan stabiilisuuden saavuttamisen jälkeen | ||||
| Testauksen alla olevan tuotteen vaatimukset | Yleisen lämpötilasyklin testin koko koneella tulisi olla niin pitkälle kuin mahdollista kannen avaamiseksi | ||||
| Tarkistaa ja korjata | Tehotestauslaitteet jokaisessa lämpötilasyklissä testin jälkeen varmistaa, että laite on vika, voi suorittaa seuraavan lämpötilasyklin | ||||
| Upotusvaatimukset | Upotus suoritetaan koko laitteen kanssa | ||||
| URHEILUAUTO | |||||
| Urheiluauto | Urheiluautot menevät koko laitteen kanssa | ||||
| Jos tuote ei tee maantiekuljetustestiä, voit käyttää simulaation kuljetuspöytä sisätilojen kuljetussimulaatiotestiin, ts. Sinusoidinen syklinen tärinätesti tuotteiden tunnistamiseksi | |||||
| Simuloidun kuljetuspöytätestin vaatimukset ovat seuraavat | |||||
| Koeolosuhteet | Taajuus | 5Hz ~ 200Hz | |||
| Amplitudi | 5Hz ~ 7Hz | ||||
| Amplitudi 12 mm ~ 8 mm | |||||
| 7Hz ~ 200Hz yhtäläinen kiihtyvyys 1,5 g | |||||
| Värähtelykokeen olosuhteet sallittu poikkeama on sama kuin laajakaistan satunnainen tärinätesti | |||||
| Suunta | pystysuora akselin suunta ja sivu | ||||
| Suunta | pystysuora ja lateraalinen akseliin | ||||
| Kierto -aika | Log-skannaus 5Hz ~ 200Hz ~ 5Hz, 12 minuuttia sykliä kohti; Kun näytteen resonanssitaajuus mitataan alle 5Hz, testitaajuutta voidaan pidentää 2Hz: iin, 2Hz ~ 200Hz ~ 2Hz skannaus, skannausajan tulisi olla 15 minuuttia. Värinäaika kumpaankin suuntaan on 90 min-minin | ||||
| Kuljetustestin jälkeen tarkista, onko olemassa vaurioita ja rakenteellista löysäistä ilmiötä, suoritetaan teknisen hakemiston tarkastus, tulisi täyttää suunnitteluvaatimukset. | |||||
| Keskeiset suorituskyvyn indikaattorit | |||||
| Virtalähde ja virrankulutus | Virransyöttöalue | 20 V ~ 33 V, DC | |||
| Virrankulutus | Huipputeho on enintään 400 W, valmiustila on enintään 60 W (rajoittaa lämpötilaa). 1.5.2 Luotettavuus |
||||
| Luotettavuus | MTBF on vähintään 4000h | ||||
| Turvallisuus | Aseta varoituslaite laserille | ||||
| Laser -lähettimen poistuminen on tarjolla ilmeisiä varoitusmerkkejä | |||||
| Laitteet ovat hyvin maadoitettuja | |||||
| Ylläpidettävyys | Kaikki tärkeimmät funktionaaliset osat ja laitteet on asetettu vian osoitus ja normaali työhäiriö | ||||
| Keskimääräinen korjausaika MTTR on enintään 20 minuuttia | |||||
| Sähkömagneettiset yhteensopivuusvaatimukset | Järjestelmän käynnistysprosessissa laitteet voivat olla yhteensopivia järjestelmän muiden laitteiden kanssa, normaali työ | ||||
Mekaaninen rajapinta
Sähkörajapinta
5.1 Communication Connector (pistorasiamalli J30J-15ZKP, Butt Plug -malli J30J-15TJ) PIN-määritelmä
| Pinanumero | Määritelmä | Sisältö | Signaalityyppi | Huomautukset |
| 1 | TX+ | RS422 Lähetä positiivinen (paikallinen) | Tulos | Object Host Computer |
| 2 | TX - | RS422 Lähetä negatiivinen (paikallinen) | Tulos | Object Host Computer |
| 3 | RX+ | RS422 saa positiivista (paikallista) | Syöttö | Objektin ylätietokone |
| 4 | RX - | RS422 vastaanottaa negatiivista (paikallista) | Syöttö | Objektin ylätietokone |
| 5 | Hölynpöly | Ground RS422 | Signaali | Objektin ylätietokone |
| 6 |
|
|
|
Valmistajan virheenkorjaus |
| 7 |
|
|
|
Valmistajan virheenkorjaus |
| 8 |
|
|
|
Valmistajan virheenkorjaus |
| 9 |
|
|
|
Valmistajan virheenkorjaus |
| 10 |
|
|
|
Valmistajan virheenkorjaus |
| 11 |
|
|
|
Valmistajan virheenkorjaus |
| 12 |
|
|
|
Valmistajan virheenkorjaus |
| 13 |
|
|
|
Valmistajan virheenkorjaus |
| 14 |
|
Ulkoinen aikajärjestelmä + | Syöttö | RS422 -ero |
| 15 |
|
Outer Time Tong - | Syöttö | RS422 -ero |
5.2 Power Connector (Pistoketyyppi J30J02P020P000S0P120, Pistoketyyppi J30J02P020S000S0L000) PIN -määritelmä
| Pinanumero | Määritelmä | Huomautukset |
| A | 24 V | Langan väri on punainen |
| B | Hölynpöly | Langan väri on musta |
