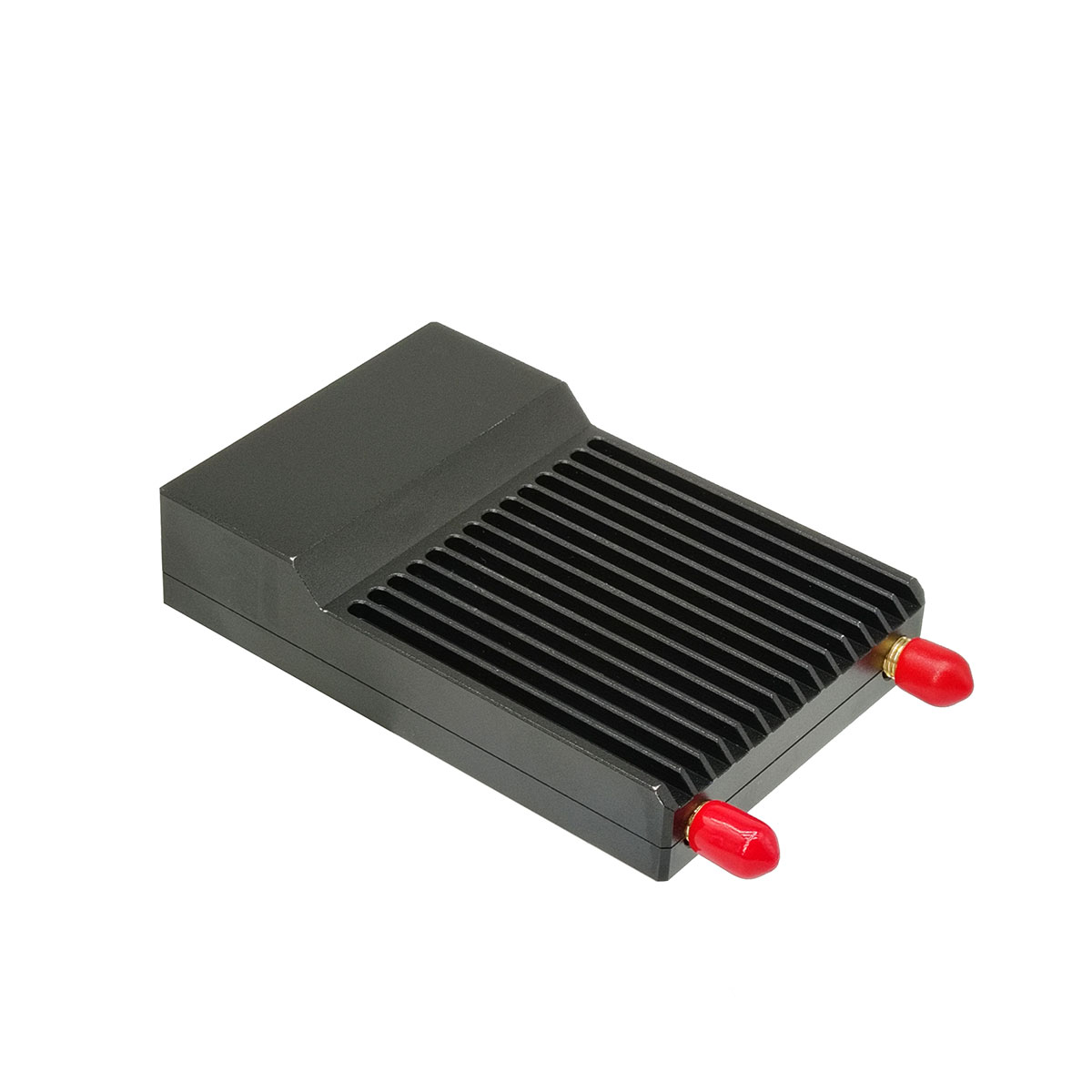

20 km Drone-videon lähetyslinkin mesh-verkko
T-sarjan tuote on laajakaistainen digitaalinen langaton tiedonsiirtojärjestelmä, joka on optimoitu miehittämättömiin laitesovelluksiin. Tämä järjestelmä sisältää teknologioita, kuten MIMO-antennidiversiteetti, COFDM-modulaatio, TDD ja eteenpäin suuntautuva virheenkorjaus. Siinä on korkea lähetysvarmuus, alhainen latenssi ja se tukee erilaisia verkkotiloja, mukaan lukien tähti-, ketju- ja mesh-verkko. Se pystyy vastaamaan nopeiden tiedon- ja videolähetysten vaatimuksiin monissa monimutkaisissa skenaarioissa ja vaihtelevan etäisyyden ympäristöissä.
Lähetä kysely
Tuotteen Kuvaus
Sovellus
Se soveltuu erinomaisesti sovelluksiin sellaisilla aloilla kuin metsäpalojen ehkäisy, rautatiekuljetukset, UAV-tiedustelu, parvi-UAV-tietoyhteydet, hätäpelastus, voimalinjojen tarkastus, öljyputkien partiointi, rajaturvallisuus ja salakuljetuksen torjunta, miehittämättömät järjestelmät, merenhoito, liikkuva turvallisuus ja sotilaallinen tiedustelu.
Lisävarusteet ja parametrit
| Lähetyslinkki | |
| Malli | STA-T20M |
| Koko | 92 × 62 × 20,5 (mm) |
| Paino | 106 ± 1 g |
| Verkostoituminen | Tukee tähtimuotoista verkostoitumista |
| RF-taajuusalue | 1427,9-1447,9 MHz |
| Muokattava | 806-826MHz/1427,9-1447,9MHz/2401,5-2481,5MHz |
| Tehotaso | 25 dBm ±2 |
| Herkkyys | 10MHz (-103dBm)/5MHz (-104dBm)/3MHz (-106dBm) |
| Lähetysmenetelmät | yksisuuntainen, kaksisuuntainen |
| Lähetys- ja vastaanottotila | yhden lähettimen kaksoisvastaanotin |
| Toimiva kaistanleveys | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| Suurin tiedonsiirtonopeus | 20Mbps (-Y-tyyppi)/100Mbps (-M-tyyppi) |
| Tukee verkkosolmujen määrää | Tukee verkkosolmujen määrää N ≥ 2 ja enintään 15 pääsysolmua |
| Videon siirto | kommunikoi ulkoisten päätteiden kanssa Ethernet-portin kautta |
| Tiedonsiirto | Kommunikoi ulkoisten liittimien kanssa RS232-portin kautta |
| Ketjun rakentamisaika | Kylmäkäynnistys ≤ 20s |
| Tulojännite | 12V-24V |
| Anti häiriö | Tukee taajuushyppelyä |
| Ilmarajapinnan viive | lähetysviive solmusta keskussolmuun <=200 ms |
| Imukupin kiinteä liitos | virrankulutusarvo 150ma ± 15% maksiminopeudella |
| WEB-määritys | tukee perusmääritys-/raportointi-/kyselytoimintoja |
| Modulaatiomenetelmät | QPSK, 16QAM, 64QAM |
| Varastointilämpötila | -40 °C ~ +85 °C |
| Työlämpötila | -20 °C ~ +75 °C |
| Kuori | Alumiiniseos |
| Tarvikkeet | |
| Tuotteen nimi | Lasikuitu antenni |
| Malli | TQJ-1400AT-7 |
| Taajuus | 1425-1450 MHz |
| Saada | 7dBi |
| Seisovan aallon suhde | ≤ 1,3 |
| Nimellisimpedanssi - Ω | 50 |
| Pituus | 62 cm |
| Halkaisija | 1,85 cm |
| Säteilyn suunta | 360° monisuuntainen |
| Käyttöliittymä | NK naaraspää/N urospää |
| Tuotteen nimi | Maadoitettu antennin imukupin pohja |
| Taajuusalue - MHz | 0-6,0 GHz |
| Imukupin kiinteä liitos | N-naaraspää N-K naarasistuin |
| Rungon halkaisija | 11 cm |
| Johdon pituus | 46 cm |
| Tuotteen nimi | Sky-pään kiinnitystanko-antenni |
| Pituus | 23,5 cm |
| Taajuus | 1425-1450 MHz |
| Saada | 2dBi |
| Seisovan aallon suhde | ≤ 1,3 |
| Nimellisimpedanssi - Ω | 50 |
| *Muut valinnaiset lisävarusteet* | |
| Tuotteen nimi | RG58 sovitinkaapeli |
| Viivan pituus | 20 cm |
| Sovellettava taajuusalue | 6000 MHz |
| Lanka | RG58 lanka, jonka ulkohalkaisija on 5 mm |
| Käyttöliittymämalli | SMA urospään sisäneula/N urospää |
| Vaimennus | 0,15 db/m |
| Resistanssi | 50 Ω |
| Tuotteen nimi | Lasikuitu antennin kiinnityssarja |
| Kiinteä levy: | Pituus: 8 cmLeveys: 6 cm Reiän halkaisija: 0,9 cm Reikien keskipisteiden välinen etäisyys: 60,5 cm |
| U-muotoinen komponentti: | Kokonaispituus: 8,3 cm Ruuvin pituus: 4,8 cm Leveys: 6 cm Mutteri: M8 Sirpale: M8 Tiiviste: M8 |
| Tuotteen nimi | 1,25 metrin lasikuituinen monisuuntainen antenni |
| Malli | TQJ-1400AT-11 |
| Taajuus | 1425-1450 MHz |
| Saada | 11dBi |
| Seisovan aallon suhde | ≤ 1,3 |
| Nimellisimpedanssi - Ω | 50 |
| Pituus | 1250mm |
| Halkaisija | 20 mm |
| Säteilyn suunta | 360° monisuuntainen |
| Käyttöliittymä | NK naispää |
| Tuotteen nimi | 1,5 metrin lasikuituinen monisuuntainen antenni |
| Malli | TQJ-1400AT-12 |
| Taajuus | 1425-1450 MHz |
| Saada | 12dBi |
| Seisovan aallon suhde | ≤ 1,3 |
| Nimellisimpedanssi - Ω | 50 |
| Pituus | 1500mm |
| Halkaisija | 20 mm |
| Säteilyn suunta | 360° monisuuntainen |
| Käyttöliittymä | NK naispää |
| Tuotteen nimi | 1,8 metrin lasikuituinen monisuuntainen antenni |
| Malli | TQJ-1400G-14 |
| Taajuus | 1425-1450 MHz |
| Saada | 14dBi |
| Seisovan aallon suhde | ≤ 1,3 |
| Nimellisimpedanssi - Ω | 50 |
| Pituus | 1800mm |
| Halkaisija | 44mm@max |
| Säteilyn suunta | 360° monisuuntainen |
| Käyttöliittymä | SMA-N urospää |

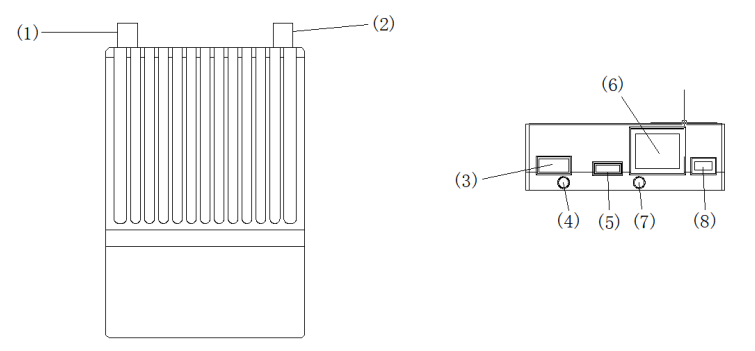

Käyttöliittymän määritelmä
| Sarjanumero | Toiminto |
| 1 | SMA-vastaanottoantenniliitäntä |
| 2 | SMA-lähetin-vastaanottimen antenniliitäntä |
| 3 | Kuvatiedonsiirtotehon syöttö (12V-24V XT30-2P naaraspää) |
| 4 | Virran merkkivalo |
| 5 | Mikro-USB-laiteohjelmiston päivitysportti |
| 6 | RJ45 Ethernet-portti |
| 7 | Verkkoportin datavalo |
| 8 | Sarjaporttiliitäntä (TTL 3.3V) |

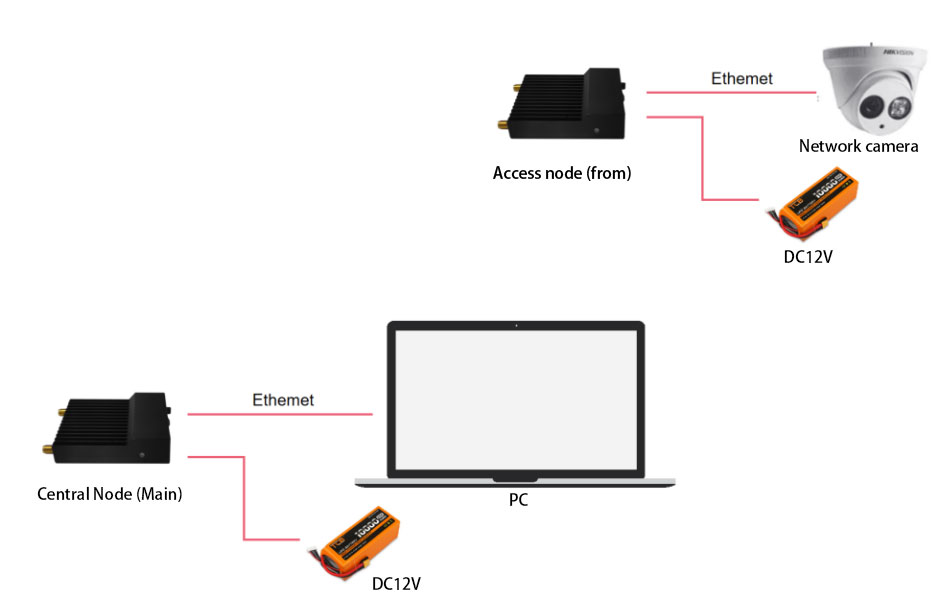

Kytkentäkaavio

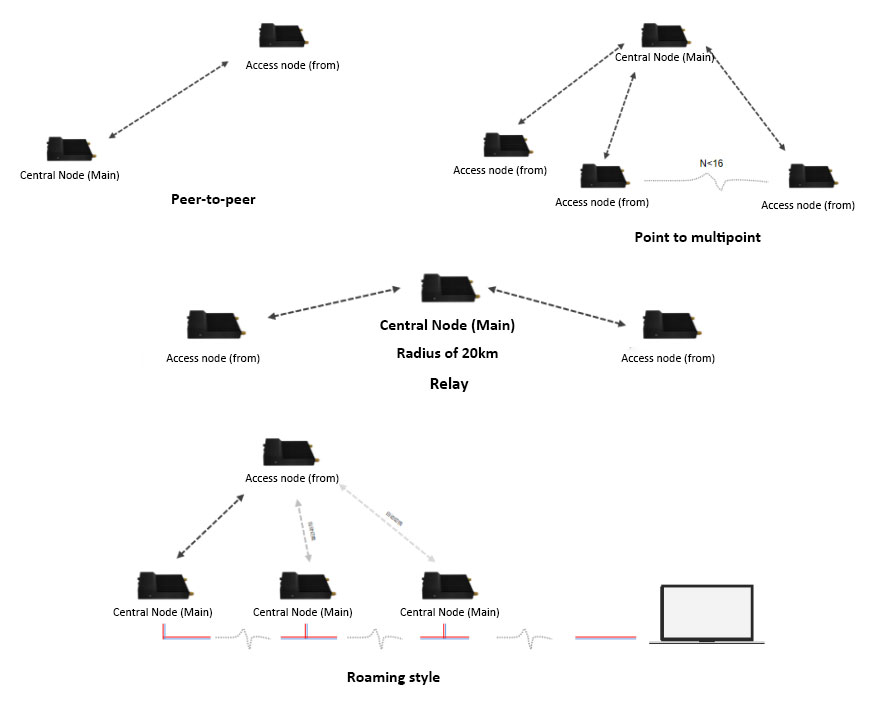

Työtila
