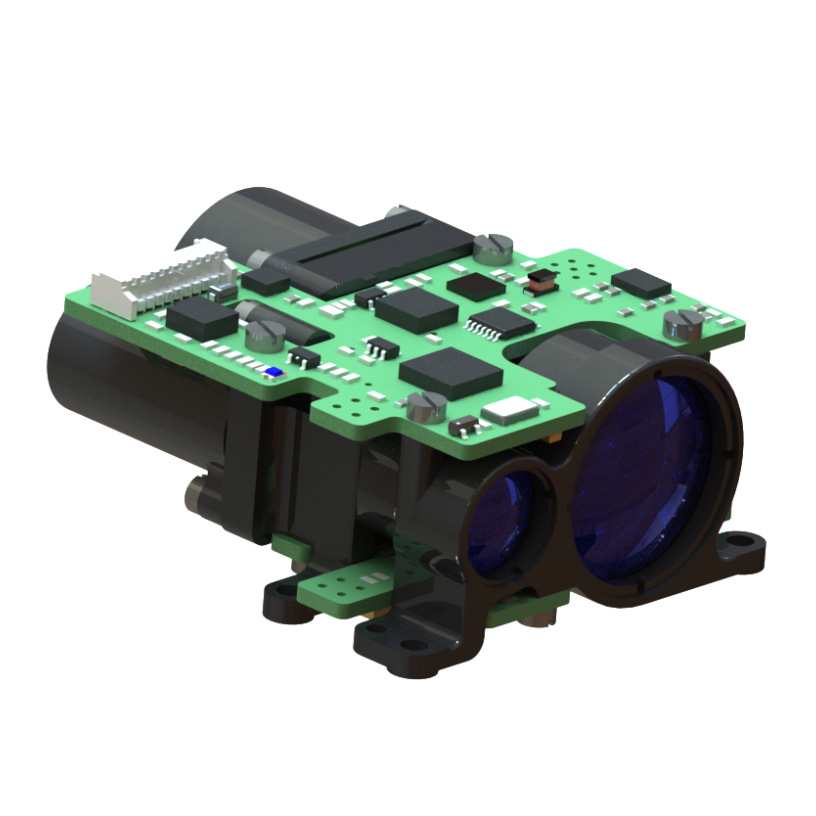

20 km:n laseretäisyysmittarimoduuli
Pitkän kantaman laseretäisyysmittari M1220x on sotilaallinen pulssilaseretäisyysmittari, joka on suunniteltu lentokoneisiin, miehittämättömiin ilma-aluksiin, panssarivaunuihin, tykistöihin ja muihin sovelluksiin. Sen etuna on pieni koko, kevyt paino, alhainen virrankulutus, vakaa suorituskyky, pitkä mittausetäisyys, pitkä käyttöikä, silmien turvallisuus ja niin edelleen. JIOPTICS® on tärkeä tekninen laite, joka parantaa tuotteen kohdistustarkkuutta. Tervetuloa ostamaan meiltä 20 km:n laseretäisyysmittari.
Etäisyysalue: näkyvyys näkyvyysolosuhteissa on vähintään 15 km, ajoneuvoille (2,3mX2,3m tavoite), 0,3 hajaheijastus, toimintaetäisyys â¥12000m; Näkyvyys vähintään 25 km:n olosuhteissa, suuri kohde, toimintaetäisyys â¥20000m;
Malli:M1220X
Lähetä kysely PDF Lataa
Tuotteen Kuvaus
JIOPTIKAT
| Parametrit |
Erittely |
Huomautus. |
| Aallonpituus |
1535±5nm |
|
| Etäisyyskyky |
50m-20km |
|
| Etäisyyskyky |
¥12km (2,3m×2,3m, 0,3 heijastusajoneuvo, näkyvyysâ¥15km) |
Kosteus 80 % |
| ¥20km (isot kohteet, näkyvyysâ¥25km) |
||
| Alueen tarkkuus |
±3m |
|
| Vaihteleva toistotaajuus |
1-10hz (säädettävä) |
|
| Tarkkuus |
¥ 98 % |
|
| Hajoamiskulma |
0,3 mrad |
|
| Vastaanottaminen |
56 mm |
|
| Tiedonsiirtoliittymä |
RS422 |
|
| Syöttöjännite |
DC18-32V |
|
| Toimintateho |
â¤2W(@1hz) |
Testattu huoneenlämmössä |
| Valmiina |
0,5W |
Testattu huoneenlämmössä |
| Ulottuvuus |
– 89 mm × 63,4 mm × 80 mm |
|
| Paino |
350 g |
|
| Lämpötila |
-40-65 astetta |
|
| Lämpöä haihduttava |
Lämmöllä |
|
Tiedonsiirtoliittymä
| Rivi NO. |
Määritelmä |
Huomautus. |
|
1 |
RS422 RX |
RS422 vastaanotto |
|
2 |
RS422 RX- |
RS422 vastaanotto- |
|
3 |
RS422 TX- |
RS422 lähetys- |
|
4 |
RS422 TX |
RS422 lähetys |
|
5 |
GND |
Viestintäliittymään |
|
6 |
24V |
Virtalähde 24V |
|
7 |
GND |
Virtalähteeksi |
|
8 |
|
Varaksi |
Ulottuvuus
Etäisyyskyvyn laskeminen
(1) Tavoitteet ja kuntovaatimukset
Näkyvyys ¥15km
Kosteus 80 %
Ajoneuvoihin, joiden mitat ovat 2,3m × 2,3m
Heijastuskyky = 0,3
Kantavuus ¥ 12 km
(2) Analyysi ja todentaminen
Tärkeimmät mittauskykyyn vaikuttavat parametrit ovat laserien huipputeho, hajautuskulma, lähetys- ja vastaanottoläpäisykyky, laserin aallonpituus jne.
Tämä laseretäisyysmittari vaatii lasereiden huipputehon 80 kw, 0,3 mrad divergenttikulman, 1535 nm aallonpituuden, lähetyksen läpäisykyvyn ¥90 %, vastaanottoläpäisykyvyn 80 % ja 56 mm vastaanoton.
Se on laseretäisyysmittari pienille kohteille, etäisyyskyky voidaan laskea seuraavalla kaavalla. Laaja kaava pienille kohteilleï¼
: Tunnistettava optinen teho
: Laseretäisyysmittarin lähetysteho (50kw)
: Lähetyksen läpäisykyky (0,9)
: Vastaanoton lähetyskyky (0,8)
: Optinen vastaanottoalue (56mm vastaanotto
: Kohteiden tehokas heijastusalue (5.29ã¡)
: Kohteen heijastuskyky (0,3)
: Ilmakehän vaimennuskerroin (0,16)
: Näkyvyys (testausolosuhteiden mukaan)
: Etäisyys kohteisiin
Niin kauan kuin kohteiden heijastama havaittava optinen teho on suurempi kuin pienin havaittava teho, laseretäisyysmittari pystyy mittaamaan etäisyyden kohteeseen. Laseretäisyysmittarissa, jonka aallonpituus on 1535 nm, APD:n pienin havaittava teho (M.D.S) on yleensä 5 × 10-9 W.
Alle 15 km:n näkyvyyden ja 14 km:n etäisyyden kohteisiin pienin havaittava teho on pienempi kuin APD:n M.D.S (5 × 10-9W), joten 15 km:n näkyvyyden olosuhteissa laseretäisyysmittari voi kantaa etäisyyden (2,3 m × 2,3 m) kohdistaa 13–14 km:n etäisyydelle (voi olla lähellä tai alle 14 km).
Näkyvyys ¥15km
Kosteus 80 %
Ajoneuvoihin, joiden mitat ovat 2,3m × 2,3m
Heijastuskyky = 0,3
Kantavuus ¥ 12 km
(2) Analyysi ja todentaminen
Tärkeimmät mittauskykyyn vaikuttavat parametrit ovat laserien huipputeho, hajautuskulma, lähetys- ja vastaanottoläpäisykyky, laserin aallonpituus jne.
Tämä laseretäisyysmittari vaatii lasereiden huipputehon 80 kw, 0,3 mrad divergenttikulman, 1535 nm aallonpituuden, lähetyksen läpäisykyvyn ¥90 %, vastaanottoläpäisykyvyn 80 % ja 56 mm vastaanoton.
Se on laseretäisyysmittari pienille kohteille, etäisyyskyky voidaan laskea seuraavalla kaavalla. Laaja kaava pienille kohteilleï¼
: Tunnistettava optinen teho: Laseretäisyysmittarin lähetysteho (50kw): Lähetyksen läpäisykyky (0,9): Vastaanoton lähetyskyky (0,8): Optinen vastaanottoalue (56mm vastaanotto: Kohteiden tehokas heijastusalue (5.29ã¡): Kohteen heijastuskyky (0,3): Ilmakehän vaimennuskerroin (0,16): Näkyvyys (testausolosuhteiden mukaan): Etäisyys kohteisiinNiin kauan kuin kohteiden heijastama havaittava optinen teho on suurempi kuin pienin havaittava teho, laseretäisyysmittari pystyy mittaamaan etäisyyden kohteeseen. Laseretäisyysmittarissa, jonka aallonpituus on 1535 nm, APD:n pienin havaittava teho (M.D.S) on yleensä 5 × 10-9 W.
Alle 15 km:n näkyvyyden ja 14 km:n etäisyyden kohteisiin pienin havaittava teho on pienempi kuin APD:n M.D.S (5 × 10-9W), joten 15 km:n näkyvyyden olosuhteissa laseretäisyysmittari voi kantaa etäisyyden (2,3 m × 2,3 m) kohdistaa 13–14 km:n etäisyydelle (voi olla lähellä tai alle 14 km).
