2 km:n mikrolaseretäisyysmittari

Φ10 × 7,5 mm

Etäisyystarkkuus: ± 1m

Aluetaajuus: Yhden laukauksen etäisyys, 1 Hz, 2 Hz

Paino: 10g ±0,5g

Tärkeimmät ominaisuudet:

Puolijohdelasertekniikka: Ylivertainen luotettavuus, kompakti ja pienempi virrankulutus kuin perinteiset lentoajan (TOF) etäisyysmittarit, mikä mahdollistaa integroinnin kannettaviin ja ahtaisiin laitteisiin.

Tuotteen suorituskykyindeksi

Moduulin kokoonpano

a) Virtalähdejännite: 3V~5,5V (tyypillinen arvo 3,3V tai 5V);

a) Vastaanotto- ja lähetyskomponentit;

b) Piirin komponentit; 26mm × 25mm × 13,5mm (P × L × K), paino on ≤10g±0,5g ja sen ulkonäkö on esitetty kuvassa 1.

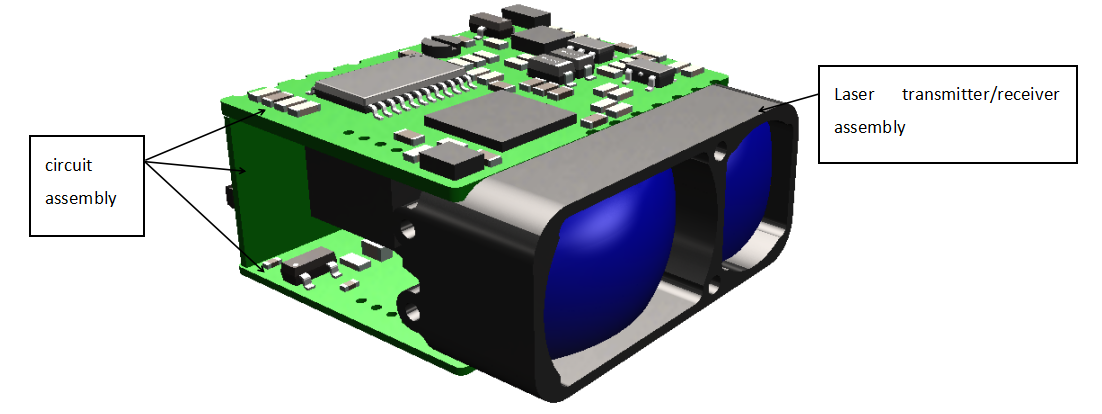

Kuva 1 Tuotteen ulkonäkö

Rakenteen asennusliittymä

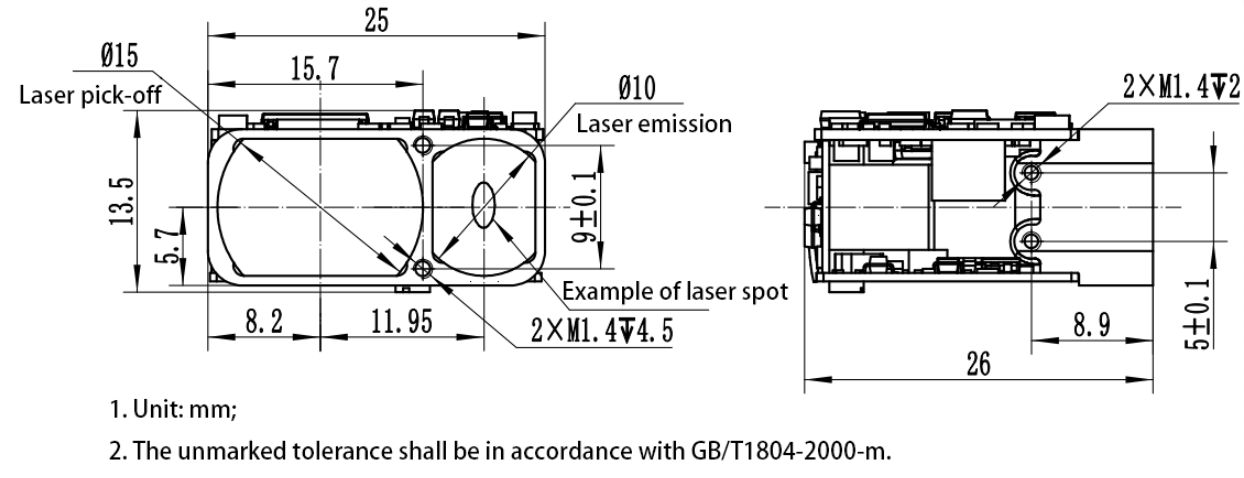

Mekaanisten ja optisten liitäntöjen ulkomitat on esitetty kuvassa 2.

Kuva 2 Mekaaninen ja optinen liitäntäkaavio

Sähköinen käyttöliittymä

Sähköliitäntävaatimukset ovat seuraavat:

Huomautus: Lähetä vahvistuskoodi = tavu 3 + tavu 4 + tavu 5 + tavu 6 + tavu 7;

Taulukko 2 Tuotteen sähkönastan määritelmä

c) Keskimääräinen tehonkulutus: ≤ 1W;

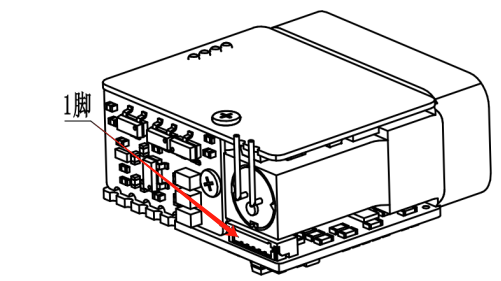

d) Tietokoneen ylempi pää saa aikaan silloitustestauksen etäisyysmittauskoneen pään 0,8WTB-6AB-01-liittimellä (Yueqing Huabao) 0,8WTB-6Y-2-liittimen kautta. Virtalähteen ja tietoliikenneportin nastat etäisyysmittarin päässä on esitetty taulukossa 1 ja liittimen nastojen paikat kuvassa 3.

Taulukko 2 Tuotteen sähkönastan määritelmä

Sähköliitäntäkaavio

Viestintämoduuli

Data

u Tiedonsiirtonopeus: 115 200 bps;

u Yksitavuinen lähetysmuoto: mukaan lukien 1 aloitusbitti, 8 databittiä, ei tarkistusta, 1 lopetusbitti, 8 bitin data lähetetään ensin matalalla ja sitten korkealla;

pöytäkirja
Yksittäinen etäisyyskomento

Huomautus: Lähetä vahvistuskoodi = tavu 3 + tavu 4 + tavu 5 + tavu 6 + tavu 7;

Vastaanotettu vahvistuskoodi = tavu 1 + tavu 2 + tavu 3 + tavu 4 + tavu 5 + tavu 6 + tavu 7.

Lähetä mittausmoduuliin

Tila=0, yksittäinen mittaus epäonnistuu; DATA_H=0xFF, DATA_L=0xFF; tila=1, yksittäinen mittaus onnistuu; DATA_H=mittaustuloksen korkea tavu; DATA_L=mittaustuloksen pieni tavu.

Jatkuva etäisyyskomento

Huomautus: Lähetä vahvistuskoodi = tavu 3 + tavu 4 + tavu 5 + tavu 6 + tavu 7;

Vastaanotettu vahvistuskoodi = tavu 1 + tavu 2 + tavu 3 + tavu 4 + tavu 5 + tavu 6 + tavu 7.

Lähetä mittausmoduuliin

Tila=0, jatkuva mittaus epäonnistuu; DATA_H=0xFF, DATA_L=0xFF; tila=1, jatkuva mittaus onnistuu; DATA_H=mittaustuloksen korkea tavu; DATA_L=mittaustuloksen pieni tavu.

Taajuus = 0x89,1 Hz etäisyysmittaukselle; Taajuus = 0xA9,2 Hz etäisyysmittaukselle; Taajuus = 0xB9,5 Hz etäisyyden säätöä varten; Freq=0xF9 akselin kalibrointitilassa (akselin tila lähetetään kerran takaisin akselin kalibrointiohjeen vastaanottamisen jälkeen).

Lopeta mittaaminen

u Tiedonsiirtonopeus: 115 200 bps;

Etäisyysmoduuli palauttaa:

Tila=0, jatkuvan mittauksen sulkeminen epäonnistui; status=1, jatkuva mittaus on onnistunut sulkemaan.

Huomautus: Tiedot palautetaan heksadesimaalimuodossa, ja kaikki datatulokset tulostetaan kertomalla todelliset tiedot 10:llä.

Esimerkki: dist=2000.3m, lähtötieto on 20003, joka muunnetaan heksadesimaaliksi muodossa 4E23, eli Data1=0x4E ja Data2=0x23.
