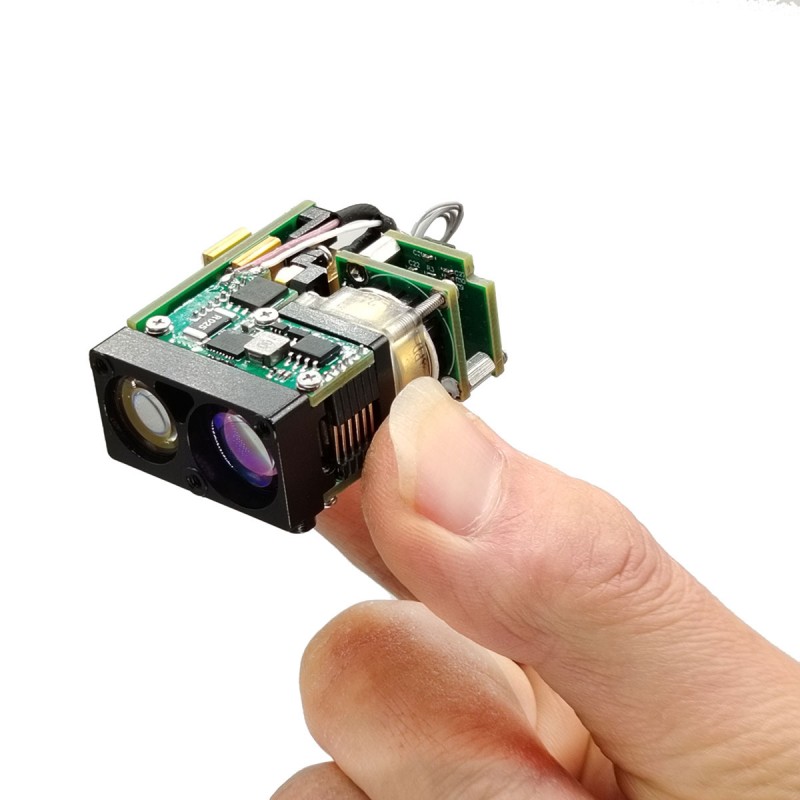

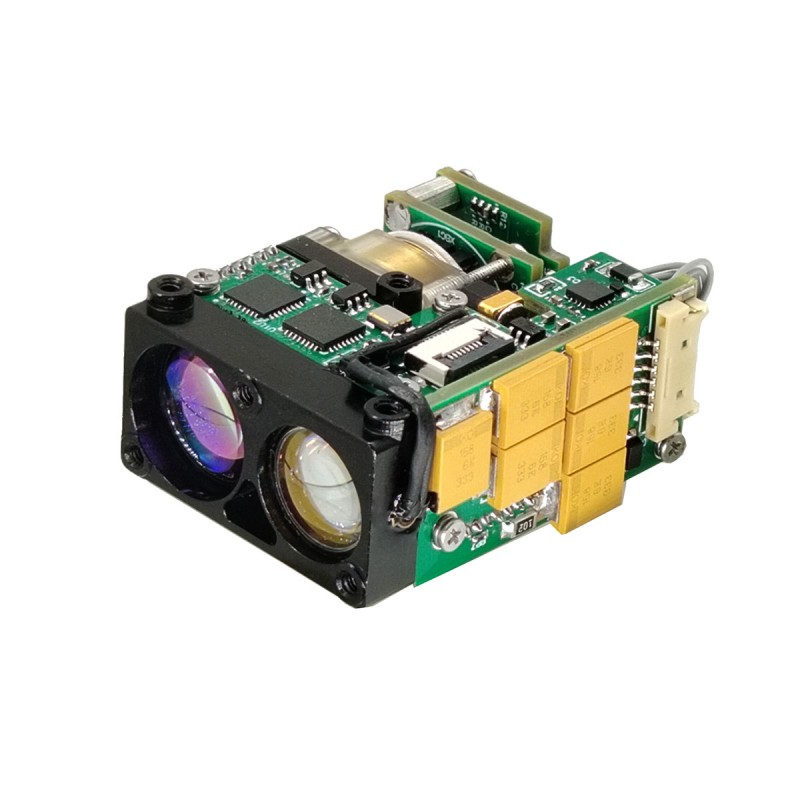

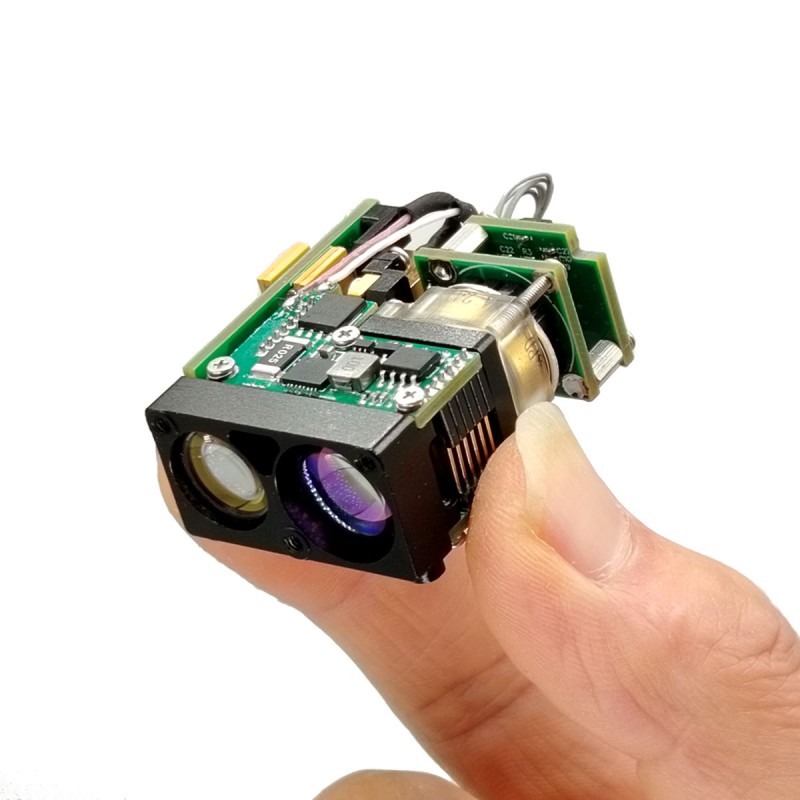

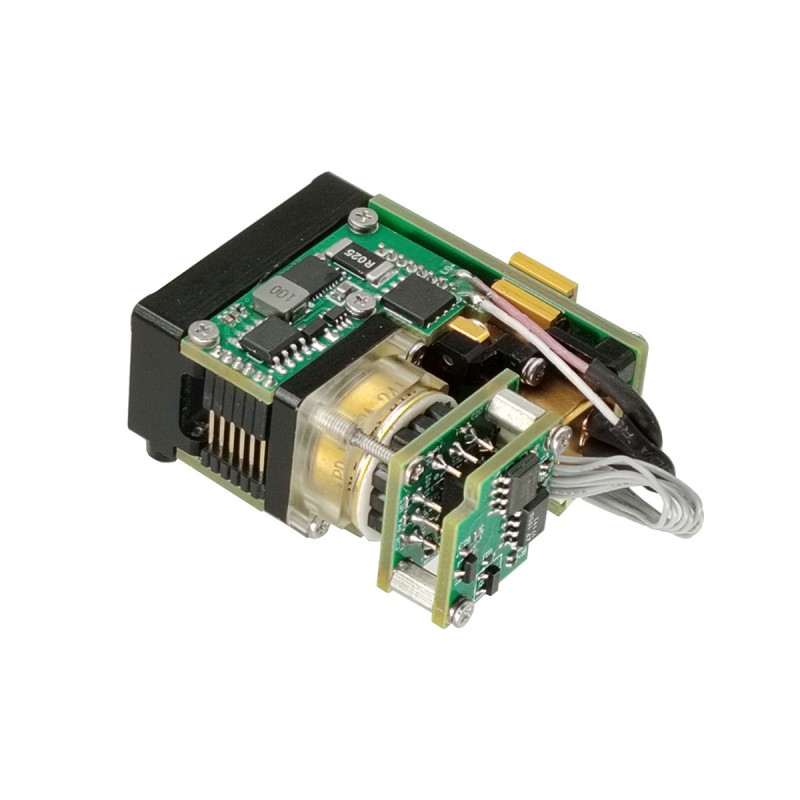

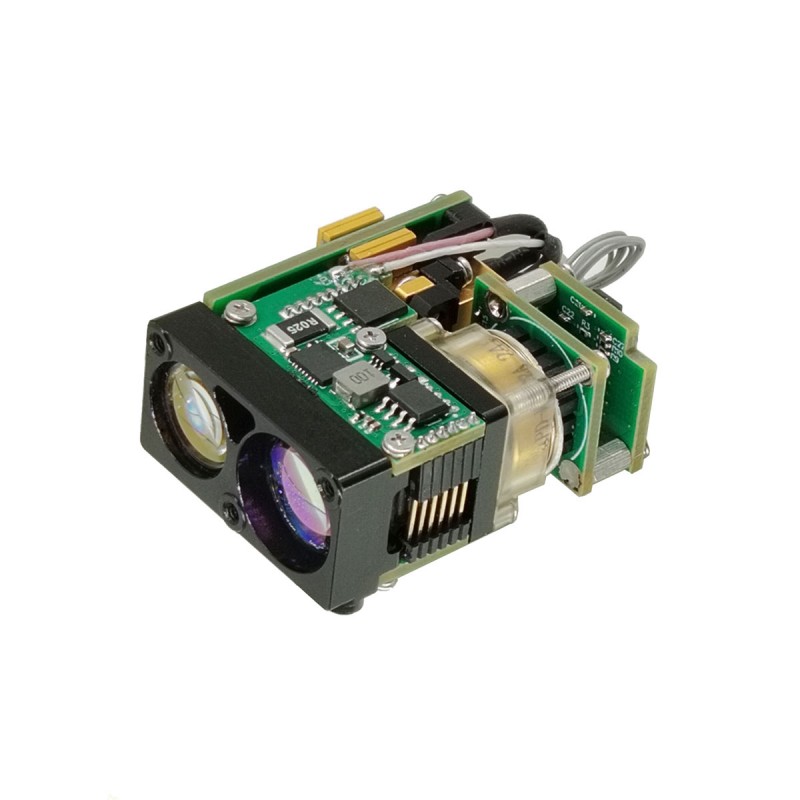

3 km silmän turvallinen laser-etäisyysmoduuli
STA-B30X on ihmisen silmä-turvallinen laseretäisyyden mittausmoduuli, joka voi havaita kohdeetäisyyden ja lähettää mitatun etäisyyden ylemmälle tietokoneelle sarjaviestinnän avulla. Näkyvyys ≥ 12 km, kohteen heijastavuus ≥ 0,3, kosteus ≤ 80%, ajoneuvo (2,3 m × 2,3 metriä) etäisyyden etäisyys ≥ 3 km.
Lähetä kysely
Tuotteen Kuvaus
Päätoiminnot
(1) yksittäinen ja jatkuva;
(2) vastaaminen laserille, jotka vaihtelevat komentoja ja voi lopettaa aina STOP -komennon mukaan;
(3) lähtöetäisyystiedot ja tilatiedot kerran pulssia kohti etäisyyden mittauksen aikana;
(4) se voi raportoida siirrettävien laserpulssien kumulatiivisen määrän (ei virran menettämistä);
(5) etäisyysvalinta, etu- ja takakohteen osoitus;
(6) Itsetestaustoiminto.
(2) vastaaminen laserille, jotka vaihtelevat komentoja ja voi lopettaa aina STOP -komennon mukaan;
(3) lähtöetäisyystiedot ja tilatiedot kerran pulssia kohti etäisyyden mittauksen aikana;
(4) se voi raportoida siirrettävien laserpulssien kumulatiivisen määrän (ei virran menettämistä);
(5) etäisyysvalinta, etu- ja takakohteen osoitus;
(6) Itsetestaustoiminto.
Tuotteen suorituskykyindeksi
| Esine | Tekninen parametri | Ohje |
| Malli | STA-B30X | |
| Toimiva aallonpituus | 1535 ± 5nm | |
| Silmien turvallisuus | Luokka 1 (IEC 60825-1) | |
| Aukon vastaanottaminen | Φ13mm | |
| Päästö | Φ13mm | |
| Etäisyys | 15-5000m | |
| Etäisyys | ≥5000m | Suuret rakennuskohteet, heijastavuus: 0,6, tarkkailijan näkyvyys 20 km |
| ≥3000m | Naton kohde | |
| ≥2000m | Ihmisen kohde | |
| ≥600m | UAV -tavoite | |
| Mini -alue | 15m |
|
| Monitasoinen havaitseminen | Enintään 3 tavoitetta |
|
| Etäisyystarkkuus | ± 1m | 3D |
| Etäisyystaajuus | 1 ~ 10 Hz säädettävä |
|
| Tarkkuusaste | ≥98% |
|
| Väärä hälytysnopeus | 1% |
|
| Erilainen kulma | ≤0,6 mrad |
|
| Viestintärajapinta | TTL | RS422/RS232 -rajapinta voidaan räätälöidä |
| Jännite | DC5 ~ 16V |
|
| Virrankulutus | ≤1,2W (@1Hz) | Työvoima |
| ≤5W | Huippuvoima | |
| Laser -optisen akselin vakaus | ≤0,05 mrad |
|
| Rinnakkaisvirhe | ≤0,3 mrad | Optisen akselin rinnakkaisuusvirhe asennusviitteeseen |
| Mekaaninen shokki | 75 g, 1 ms |
|
| Työlämpötila | -40 ℃～+70 ℃ |
|
| Säilytyslämpötila | -55 ℃～+75 ℃ |
|
| Luotettavuus | MTBF ≥ 1500h |
|
| Koko | ≤43 × 31 × 16 mm |
|
| Paino | ≤44 g |
|
| Päätoiminto | Ensimmäinen ja viimeinen tavoite, monitasoinen, etäisyys selektiivisyys | |
Huomautuksia:
1) Naton kohteen koko 2,3 m × 2,3 m; Ihmisen tavoitekoko 0,5 m × 1,7 m; UAV -kohteen koko 0,2 M × 0,3
m; Heijastavuus 30%, kosteus in≤80%, tarkkailijan näkyvyys ≥ 12 km

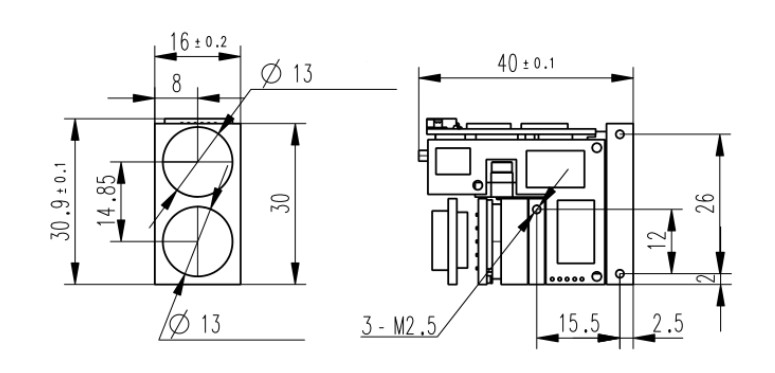

Rakenteen asennusrajapinta
Sähkörajapinnan vaatimukset
Viestinnän käyttöliittymä: UART (TTL_3.3 V), 115200 bps, 1 Käynnistysbitti, 8 databittiä, 1 lopetus ei, ei pariteettibittiä;
Taulukko 1 Ydin määritelmä
| Nasta | Määritelmä | Linjaväri | Muistiinpanot |
| 1 | Virtalähde + | Punainen | 4,5-16 V |
| 2 | Virtalähde - | Musta | Hölynpöly |
| 3 | Power_on | Valkoinen | Teho TTL_3.3V -taso, moduuli päällä (> 2,7 V), moduuli pois päältä (<0,3 V) |
| 4 | Uart_tx | Keltainen | Sarjaportin lähettäjä |
| 5 | Uart_rx | Vihreä | Sarjaporttivastaanotin |
| 6 | Hölynpöly | Musta | Sarjasatama |
OEM/ODM -moduulit ja mukautetut ratkaisut
B0815X on suunniteltu järjestelmäintegraattoreille, jotka etsivät kätevää, tehokasta ja kompaktia laserliuosta. Se tarjoaa luotettavan suorituskyvyn monissa sovelluksissa.
Se on hyvin pieni, erittäin kevyt, on alhainen virrankulutus ja sitä voidaan mitata pitkän matkan aikana. Se sopii kädessä pidettävään laitteeseen (lämpökuvaus), aseen kiinnityssovelluksiin, kannettaviin järjestelmiin ja kevyisiin anturipakoihin ja miehittämättömiin ilma -ajoneuvoihin tai UGV: iin.
Se on hyvin pieni, erittäin kevyt, on alhainen virrankulutus ja sitä voidaan mitata pitkän matkan aikana. Se sopii kädessä pidettävään laitteeseen (lämpökuvaus), aseen kiinnityssovelluksiin, kannettaviin järjestelmiin ja kevyisiin anturipakoihin ja miehittämättömiin ilma -ajoneuvoihin tai UGV: iin.
