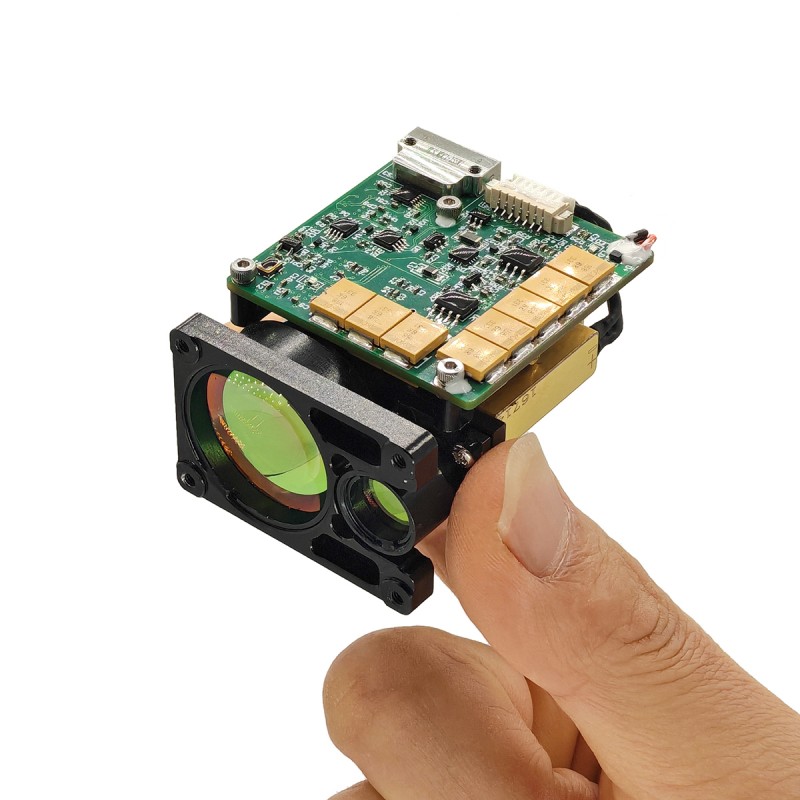

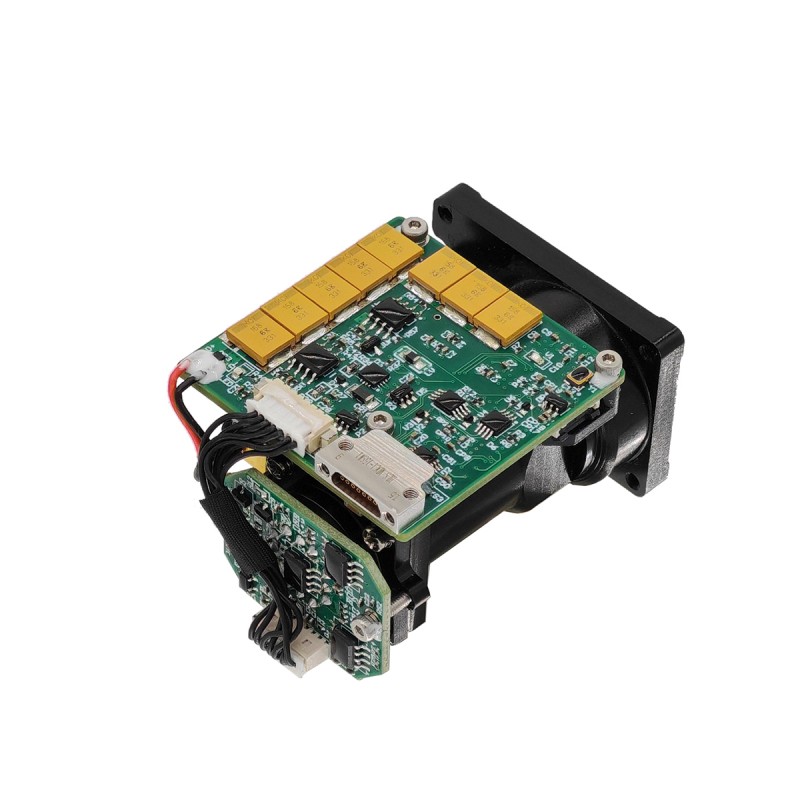

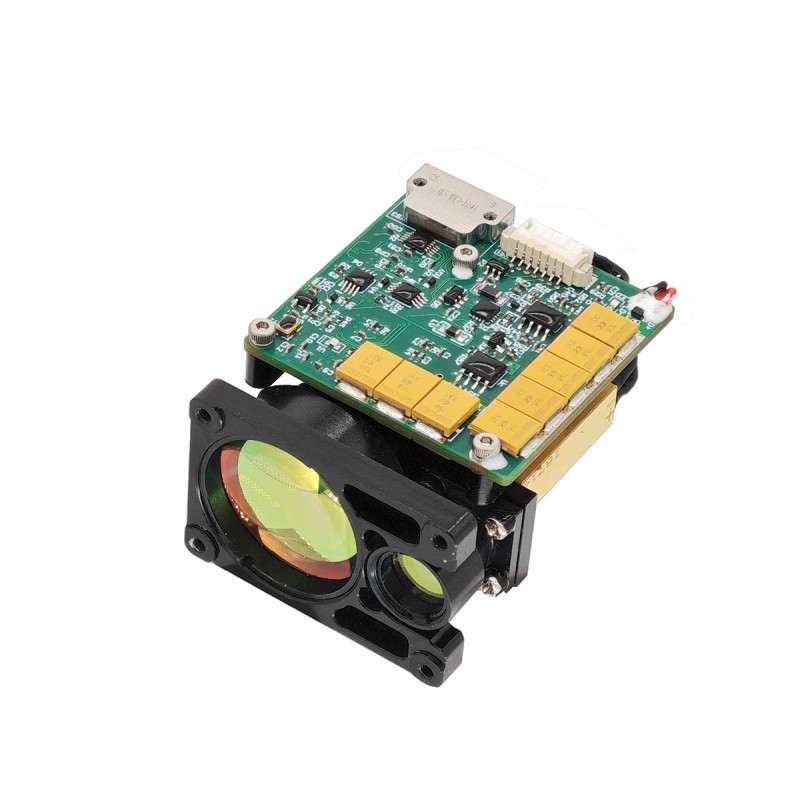

5 km silmän turvallinen laser-etäisyysmoduuli
STA-B0510X on ihmisen silmä-turvallinen laseretäisyyden mittausmoduuli, joka pystyy havaitsemaan kohdeetäisyyden ja lähettämään mitatun etäisyyden ylempään tietokoneeseen sarjaviestinnän kautta. Näkyvyys ≥ 15 km, kohteen heijastavuus ≥ 0,3, kosteus ≤ 80%, ajoneuvo (2,3 m × 2,3 m Naton kohde) etäisyys etäisyydellä ≥5 km; maksimi, vaihtelee ≥10 km.
Lähetä kysely
Tuotteen Kuvaus
Päätoiminnot
(1) yksittäinen ja jatkuva;
(2) vastaaminen laserille, jotka vaihtelevat komentoja ja voi lopettaa aina STOP -komennon mukaan;
(3) lähtöetäisyystiedot ja tilatiedot kerran pulssia kohti etäisyyden mittauksen aikana;
(4) se voi raportoida siirrettävien laserpulssien kumulatiivisen määrän (ei virran menettämistä);
(5) etäisyysvalinta, etu- ja takakohteen osoitus;
(6) Itsetestaustoiminto.
(2) vastaaminen laserille, jotka vaihtelevat komentoja ja voi lopettaa aina STOP -komennon mukaan;
(3) lähtöetäisyystiedot ja tilatiedot kerran pulssia kohti etäisyyden mittauksen aikana;
(4) se voi raportoida siirrettävien laserpulssien kumulatiivisen määrän (ei virran menettämistä);
(5) etäisyysvalinta, etu- ja takakohteen osoitus;
(6) Itsetestaustoiminto.
Tuotteen esittely
B0510X Laser Rangefinder -moduuli on sotilaallinen pulssilaser -etäisyysmittari, joka on suunniteltu sovellusskenaarioihin, kuten lentokoneisiin, miehittämättömiin ilma -ajoneuvoihin, säiliöihin ja laajuuteen. Sillä on pieni koko, kevyt, pieni virrankulutus, vakaa suorituskyky, pitkä mittausetäisyys ja pitkä käyttöikä, ihmisen silmäturvallisuus ja muut edut, se on tärkeä tekninen laite tuotteen tavoitteen tarkkuuden parantamiseksi.
Tuoten suorituskykyindeksi B0510X Eye-Safe LRF -moduulille
| Esine | Tekninen parametri | Ohje |
| Malli | STA-B0510X | |
| Toimiva aallonpituus | 1535 ± 5nm | |
| Silmien turvallisuus | Luokka 1 (IEC 60825-1) | |
| Aukon vastaanottaminen | Φ26 mm | |
| Päästö | Φ14 mm | |
| Etäisyys | 50m-10 km | |
| Etäisyys | ≥10000m | Max -alue, tarkkailijan näkyvyys 25 km |
| ≥8000m | Rakennuskohteet, heijastavuus: 0,6, tarkkailijan näkyvyys 25 km | |
| ≥5000m | Naton kohde | |
| ≥3000m | Ihmisen kohde | |
| ≥1000m | UAV -tavoite | |
| Mini -alue | 50m |
|
| Monitasoinen havaitseminen | Enintään 3 tavoitetta |
|
| Etäisyystarkkuus | ± 1m | 3D |
| Etäisyystaajuus | 1 ~ 10 Hz säädettävä |
|
| Tarkkuusaste | ≥98% |
|
| Väärä hälytysnopeus | 1% |
|
| Erilainen kulma | ≤0,5 mrad |
|
| Viestintärajapinta | RS422 / RS232 / TTL |
|
| Jännite | DC18 ~ 32 V |
|
| Työvoima | ≤1,2W (@1Hz) | Normaali lämpötilakoe |
| valmiustila | ≤0,5 W | Normaali lämpötilakoe |
| Mekaaninen shokki | 75 g, 1 ms |
|
| Työlämpötila | -40 ℃～+60 ℃ |
|
| Säilytyslämpötila | -45 ℃～+70 ℃ |
|
| Luotettavuus | MTBF ≥ 1500h |
|
| Koko | ≤65 mm × 35 mm × 44 mm |
|
| Paino | ≤75 g |
|
| Päätoiminto | Ensimmäinen ja viimeinen tavoite, monitasoinen, etäisyys selektiivisyys | |
Huomautuksia:
1) Naton kohteen koko 2,3 m × 2,3 m; Ihmisen tavoitekoko 0,5 m × 1,7 m; UAV -kohteen koko 0,2 M × 0,3
m; Heijastavuus 30%, tarkkailijan näkyvyys ≥ 15 km
Rakenteen asennusrajapinta
Ulkoinen rajapinta
| Liitäntämalli: MDC1-15SW1 | |||
| Pinanumero | Määritelmä | Funktio | Huomautus |
| 1 | Vee | Tehon syöttö positiivinen | DC18-36V |
| 2 | Hölynpöly | voimansiirtoalue |
|
| 3 | RS422_T/R+ | RS485+/RS422 Lähetä positiivinen |
|
| 4 | RS422_T/R- | RS485+/RS422 Lähetä nagatiivinen |
|
| 5 | RS422_RXD- | RS422 vastaanottaa negatiivista |
|
| 6 | RS422_RXD+ | RS422 saa positiivista |
|
| 7 | RS232-TX | Rs232 Lähetä |
|
| 8 | RS232-RX | Rs232 ottaa haltuunsa |
|
| 9 | TTL-TX | TTL -lähetys | 3,3 V |
| 10 | TTL-RX | TTL ottaa haltuunsa | 3,3 V |
| 11 | Hölynpöly | viestintäpaikka |
|
| 12 | NC | Vuorotellen |
|
| 13 | NC | Vuorotellen |
|
| 14 | NC | Vuorotellen |
|
| 15 | NC | Vuorotellen |
|
Ympäristön sopeutumiskyky
A) Työlämpötila ： -40 ℃～+60 ℃.
b) Varastointilämpötila ： -45 ℃～+70 ℃.
C) Satunnainen tärinä: 15 ～ 2000Hz, 3 suuntaa. Erityiset testiolosuhteet on esitetty taulukossa 1.
b) Varastointilämpötila ： -45 ℃～+70 ℃.
C) Satunnainen tärinä: 15 ～ 2000Hz, 3 suuntaa. Erityiset testiolosuhteet on esitetty taulukossa 1.
Taulukko 1 Satunnaiset värähtelykoeolosuhteet
| Sarjanumero | Taajuusalue (Hz) | Kiihdytysspektritiheys (G2/HZ) | Tärinän aika (min) |
| 1 | 15 ～ 190 | 0.01 | Värähtely joka suuntaan 15 minuuttia |
| 2 | 190 ～ 210 | 0.1 | |
| 3 | 210 ～ 380 | 0.01 | |
| 4 | 380 ～ 420 | 0.025 | |
| 5 | 420 ～ 2000 | 0.01 |
OEM/ODM -moduulit ja mukautetut ratkaisut
B0510X on suunniteltu järjestelmäintegraattoreille, jotka etsivät kätevää, tehokasta ja kompaktia laserliuosta. Se tarjoaa luotettavan suorituskyvyn monissa sovelluksissa.
Se on hyvin pieni, erittäin kevyt, on alhainen virrankulutus ja sitä voidaan mitata pitkän matkan aikana. Se sopii kädessä pidettävään laitteeseen (lämpökuvaus), aseen kiinnityssovelluksiin, kannettaviin järjestelmiin ja kevyisiin anturipakoihin ja miehittämättömiin ilma -ajoneuvoihin tai UGV: iin.
Se on hyvin pieni, erittäin kevyt, on alhainen virrankulutus ja sitä voidaan mitata pitkän matkan aikana. Se sopii kädessä pidettävään laitteeseen (lämpökuvaus), aseen kiinnityssovelluksiin, kannettaviin järjestelmiin ja kevyisiin anturipakoihin ja miehittämättömiin ilma -ajoneuvoihin tai UGV: iin.
