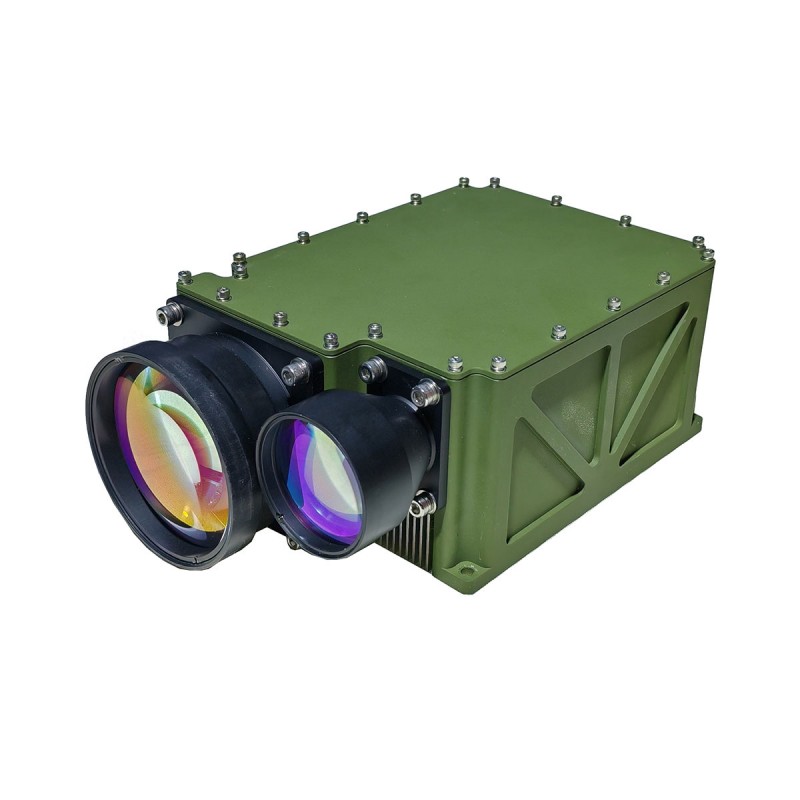

5 km: n laser -etäisyyden moduuli anti -drone -stSTEM: lle
STA-WR5000X on omistettu lasermoduuli UAV-kohteiden mittaamiseksi. Se on kehitetty 1064NM YAG -laseriin, jossa on suuri erokulma, joka on enintään 1MRAD ja korkealaatuinen lasersäte. Se voi helposti lukita UAV -kohteen, jonka heijastuspinta -ala on 0,1 m² 5 km: n etäisyydellä ja mitata UAV -kohde, jonka heijastusalue on 2㎡ - 10 km: n päässä.
Lähetä kysely
Tuotteen Kuvaus
a) pystyy itse tarkistamaan tietojen vastaustoiminnot;
b) kykenee vikaan ja vikatilan palautteen;
c) Pystyy sarjaviestinnään.
b) kykenee vikaan ja vikatilan palautteen;
c) Pystyy sarjaviestinnään.
Tuoteparametrit
| Malli | STA-WR5000X | Muistiinpanot |
| Aallonpituus | 1064nm |
|
| Erilainen kulma | 1 ± 0,1 |
|
| Max -alue | ≥5000m | Heijastava alue 0,1 m² UAV |
| ≥10000m | Heijastava alue 2 m² UAV | |
| Mini | ≤200m |
|
| Tarkkuus | ± 2m （RMS） |
|
| Etäisyystaajuus | 1. 5, 10, 20 Hz Säädettävä |
|
| Rajapinta | RS422 | Muokattavissa oleva |
| Toimitusjännite | 24 V | Muokattavissa oleva |
| Ei-sukulaisuus optisen akselin ja asennusten vertailutason välillä | ≤2MRAD |
|
| Virrankulutus | Huipun arvo ≤ 150 W, keskimäärin ≤ 100 W; |
|
| Käyttölämpötila | -40 ℃～+60 ℃ |
|
| Säilytyslämpötila | -50 ℃～+70 ℃ |
|
| Koko | ≤216 × 125 × 84 mm |
|
| Paino | ≤2 kg |
|
Huomaa:
1. Ranka -alue Kuvaus: Alue muuttuu erilaisissa testiolosuhteissa ja testikohteissa, jos havaitset erityiset tavoitteet, ota yhteyttä myyntipuolelle vahvistaaksesi;
2. pienin alue: 30m-100 metrin vaihtelut, sitä suositellaan 50 metriin normaalin käytön jälkeen; Laserenergian takia on suuri, läheinen alue käyttää ilmaisimen sirua, joten virheenkorjauksessa tuo hyvä peilikannu estämään ilmaisimen siru palavat.
1. Ranka -alue Kuvaus: Alue muuttuu erilaisissa testiolosuhteissa ja testikohteissa, jos havaitset erityiset tavoitteet, ota yhteyttä myyntipuolelle vahvistaaksesi;
2. pienin alue: 30m-100 metrin vaihtelut, sitä suositellaan 50 metriin normaalin käytön jälkeen; Laserenergian takia on suuri, läheinen alue käyttää ilmaisimen sirua, joten virheenkorjauksessa tuo hyvä peilikannu estämään ilmaisimen siru palavat.
Huomaa: Näkyvyys ≥ 20 km, kosteus ≤ 80%, UAV -tavoitteen heijastavuus 0,3.
Sähkörajapinta
| Nasta | Määritellä | Muistiinpanot |
| 1 | VCC | +24 V anodal |
| 2 | ||
| 3 | ||
| 4 | ||
| 5 | Hölynpöly | Virtalähteen negatiivinen napa |
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | T+ | RS422 |
| 10 | R- | |
| 11 | T-- | |
| 12 | R+ | |
| 13 | Viestinnän GND | |
| 14 | Syn+ | RS422 ERITTÄINEN ULKOINEN Ajoitusjärjestelmä, leveys> 10US. |
| 15 | Syn- |
