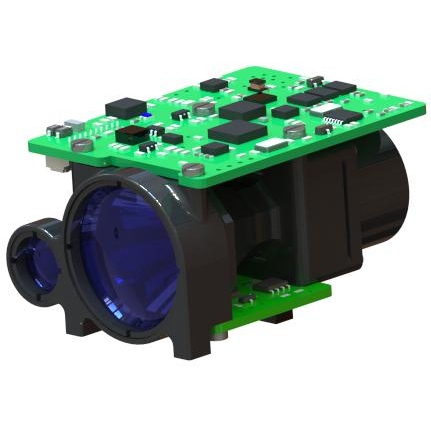

5 km: n etäisyysmoduuli

STA-D0508X 5 km: n etäisyysmoduuli hyväksyy Jiopticsin itsenäisesti kehittämän 1535nm Erbium-lasilasermoduulin, jolla on alhaisen voimankulutuksen, kompaktin rakenteen, korkean tarkkuuden, pitkän mittausetäisyyden ja ihmisen silmäturvallisuuden ominaisuudet.

Lähetä kysely

Tuotteen Kuvaus

Suurin mittausalue: 5000m (2,3x2,3 M auto) 8000 m (rakennus)
Aluetarkkuus ± 1m
Mittaustarkkuus ≥ 98%
Paino ≤85 g

5 km: n etäisyysmoduulin ominaisuudet

1. Koko koneen rakenteen integroitu suunnittelu, iskunkestävyys, värähtelynkestävyys, korkea luotettavuus, vahva ympäristömuokkaus, STA-D0508X-piirin alavarasto, virran eristämisen suunnittelu, vahva sähkömagneettinen yhteensopivuus, sopii kädessä pidettävään mobiililaitteisiin, UVA-palkoihin ja muuhun optoelektroniseen integroitumiseen;
2.
3. Piirin sisäinen rajapinta hyväksyy hitsauslangan suoran liitäntäprosessin, joka on kiinteä ja luotettava, mikä voi välttää liitännän löysäämisen, hapettumisen ja vesihöyryn aiheuttaman oikosulun tai huonon kosketuksen ja parantaa tuotteen luotettavuutta ja elämää.

STA-D0508X Laser Rangefinder -moduulin tuotteen suorituskykyindeksi

Esine	Indeksi
Malli	STA-D0508X
Käyttöaallonpituus	1535 nm ± 10 nm
Etäisyys	50m-8000m
Etäisyys	8000m	Suuri kohde, näkyvyys ≥ 25 km
	5000m	Näkyvyys ≥10 km, tavoite 0,3 heijastavuus 2,3 m × 2,3 miljoonan ajoneuvon kohdalla
Kosteus	≤ 80%
Etäisyystarkkuus	± 1m
Tarkkuusaste	≥98%
Etäisyysresoluutio	≤40m
Erilainen kulma	≤0,5 mrad
Etäisyystaajuus	Kerran, 1 Hz, 5Hz, (10Hz valittavissa)
Koko	≤62 mm × 42 mm × 32 mm
Jännite	10 V ～ 14V
Työvoimankulutus	≤4w
Valmiustilan virrankulutus	≤1,8w
Työlämpötila	-40 ℃～+60 ℃
Säilytyslämpötila	-55 ℃～+70 ℃
Paino	≤85 g

STA-D0508X-laser-etäisyyden moduulin rakenteen asennusrajapinta

STA-D0508X-mittausanturin sähköinen rajapinta

Sähkörajapinnan vaatimukset ovat seuraavat:
Virtalähteen jännite: 12 V (10 V ~ 14 V);
Työvoimankulutus: ≤ 4W;
Valmiustilan virrankulutus: ≤ 1,8W.
Ylätietokoneen pää on silloitettu etäisyyden päätyyn 10-pin-liittimen läpi, jonka etäisyys on 1,25 mm. Virtalähde- ja viestintäportin PIN -määritelmä on esitetty seuraavassa taulukossa, ja liittimen nasta 1 sijainti on esitetty seuraavassa kuvassa.

PIN -määritelmä virtalähde- ja viestintäportti Rangefinder Endissä

Pinanumero	Määrä	Sähköominaisuuksien määritelmä	Muistiinpanot
P-1	Vin+	Syöttövoima positiivinen
P-2	Vin-	Tulovoiman negatiivinen napa
P-3	NC
P-4	RS422_TXD+	Signaalin lähtöportti	Etäisyysmittari isäntätietokoneelle
P-5	RS422_TXD-	Signaalin lähtöportti	Etäisyysmittari isäntätietokoneelle
P-6	RS422_RXD-	Signaalituloportti	Ylempi tietokone Rangefinderiin
P-7	RS422_RXD+	Signaalituloportti	Ylempi tietokone Rangefinderiin
P-8	Hölynpöly	RS422 Maanjohto	Viestinnän maadoitus
P-9	Tuomari	/	/
P-10	Haukkua	/	/
