60MJ Laser Target Merimaattori LRF: llä

Tämäntyyppinen säteilyaja käyttää ainutlaatuista valonlähteen suunnittelua saavuttaakseen jopa 60 mJ: n laserlähtöä erittäin pienessä rakenteellisessa koossa, ja pulssin leveys on yli 10 N: tä, ja alkuperäinen laservaikutuskulma on 50% pienempi kuin tavanomainen tuote. Säteilijä käyttää yksittäistä päästö- ja vastaanoton aukkoa, kompakti rakennetta, voidaan käyttää valosähköisessä angaarissa, ajoneuvojen säteilytyksissä ja muissa sovellusskenaarioissa.

Lähetä kysely

Tuotteen Kuvaus

Säteilytyksen päätoiminnot:

Kohden säteilytysohjeet
Kohdeetäisyyskoe
Koodaa laserlähtöä
Ylijännite, ylivirta- ja ylikuormitussuojaus, tehon vastainen toiminta
Differentiaalisignaali ulkoinen liipaisintoiminto

Tärkeimmät tekniset parametrit

Laservalon lähteen pääparametrit
Laser -aallonpituus	1064nm ± 1nm
Pumppaustila	Puolijohdepumppu
Toistotaajuusnergia	1 ~ 20 hz ≥60mj@20Hz
Säteilyetäisyys	≥4 km
Pulssin leveys	10ns ~ 20ns
Säteen erottelukulma	≤0,3 mrad
Akselin vakaus	<0,1Mrad
Pulssienergian vakaus	<5% (RMS, yhden säteilytysjakson sisällä)
Työaika @20Hz	Työskentele 1 minuutti, lepää 0,5 minuuttia; Työskentele 8 sykliä, lepää 15 minuuttia ennen työskentelyä
Virtalähde	DC 28V ± 4 V
Voima	Valmiiden virrankulutus on alle 20 W; Huipputehonkulutus on alle 120 W;
Koodaustyyppi	Sisäänrakennettu tarkka taajuuskoodaus, muuttujaväli koodi, tue pseudo-satunnainen koodaus
Koodaustarkkuus	≯1.5μs@20Hz
Ranging system indicators
Etäisyystila	Pulssi
Etäisyystaajuus	1-5Hz
Max -alue	≥8 km (2,3 m*2,3 m Naton kohde, heijastavuus0,3, näkyvyys> 25 km,)
Mini -alue	≤500m
Etäisyystarkkuus	± 5m
Tarkkuusaste	≥98%
Rajapinnat ja rakenteet

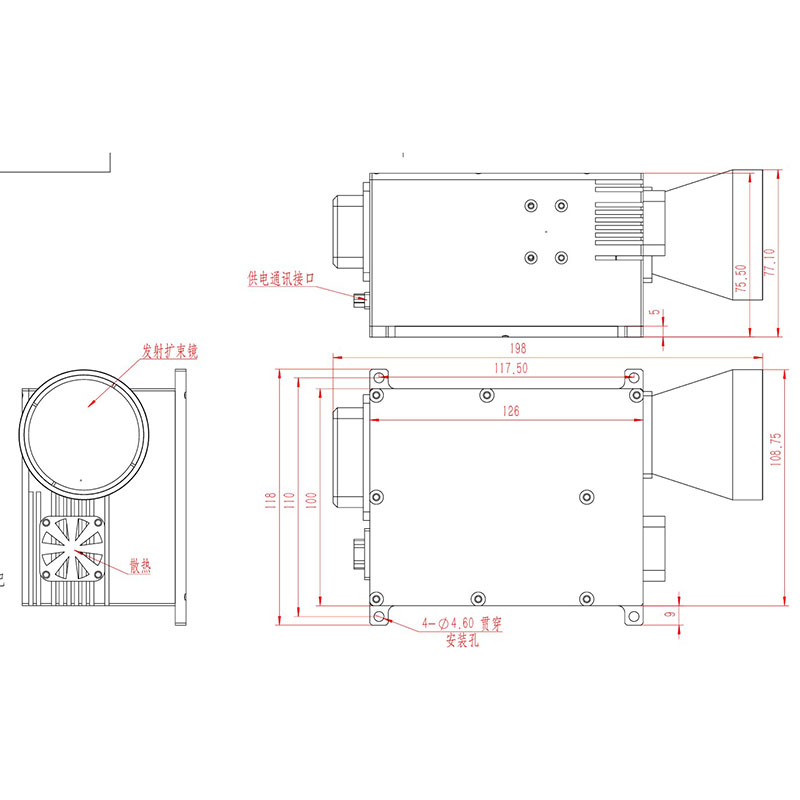

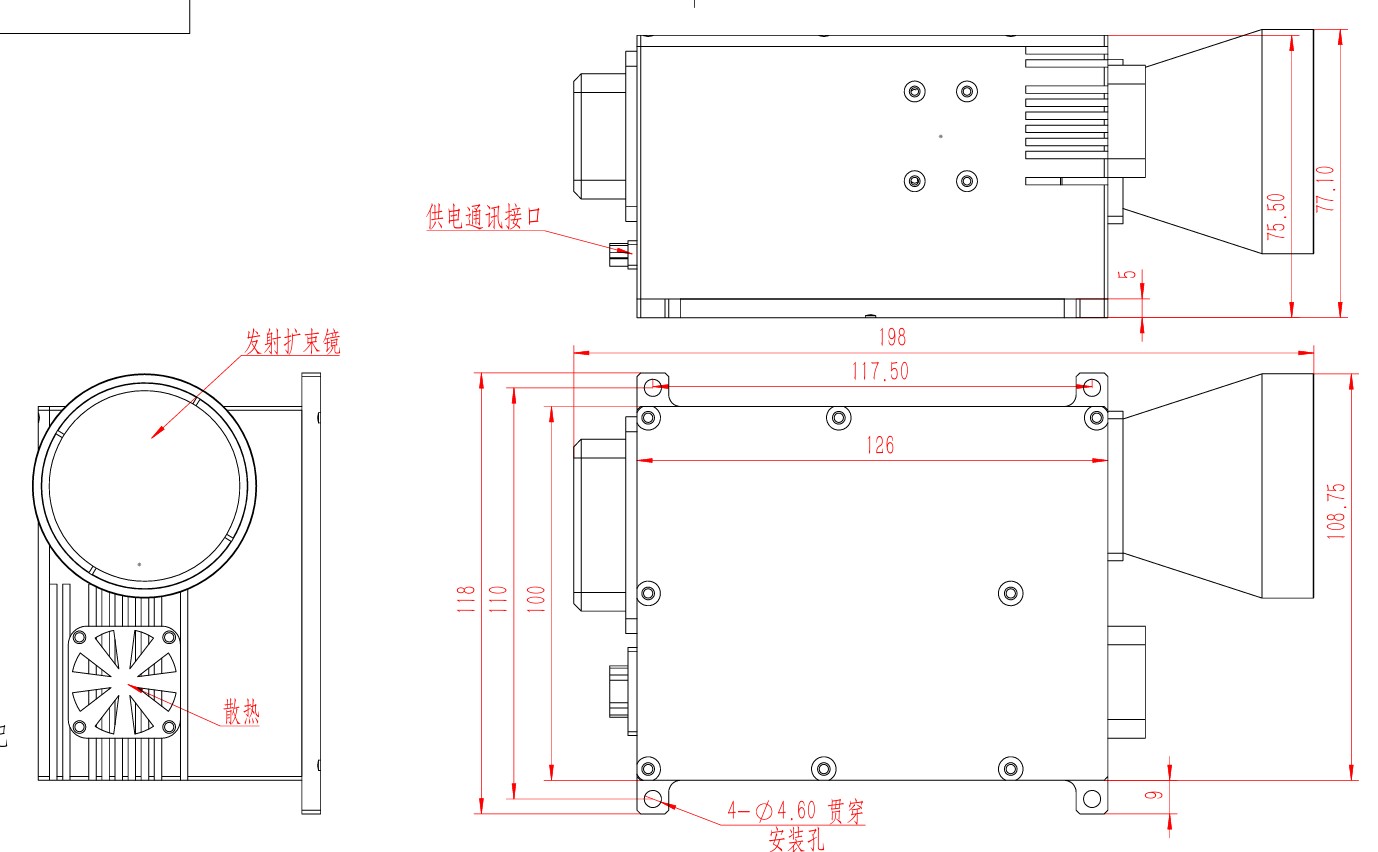

Moduulikoko	≤198x109x75,5 mm
Paino	≤1,4 kg
Jäähdytystila	Ilmajäähdytys
RS422-sarjaportti ja ulkoinen synkroninen tulo ovat 422 tasoa ja ulkoinen synkroninen valaistus on 0-5V
Ympäristön soveltuvuus
Työlämpötila	-40 ℃ ~ +60 ℃
Säilytyslämpötila	-50 ℃ ~+75 ℃
