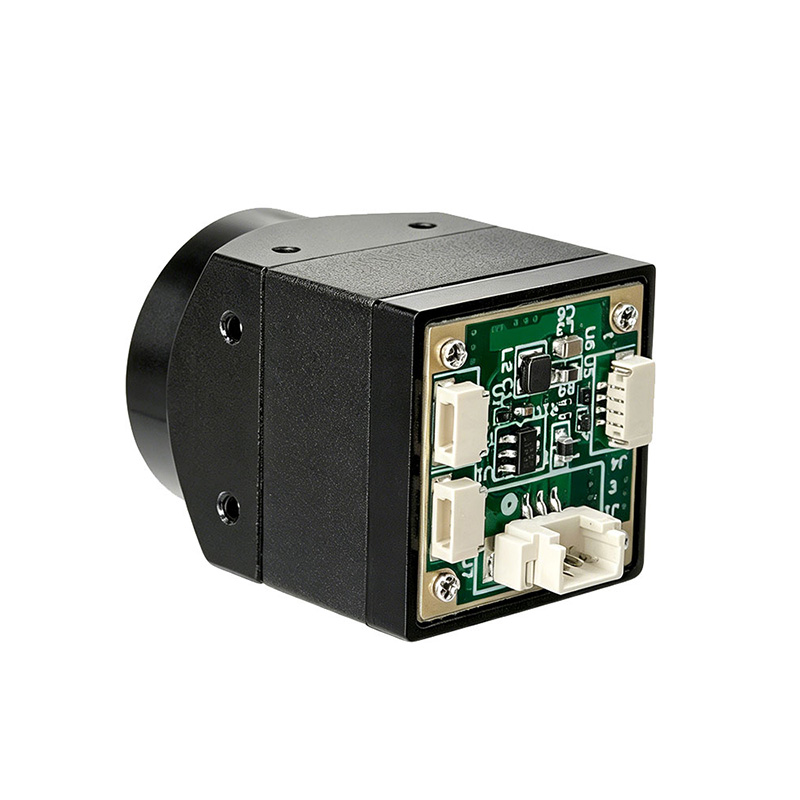

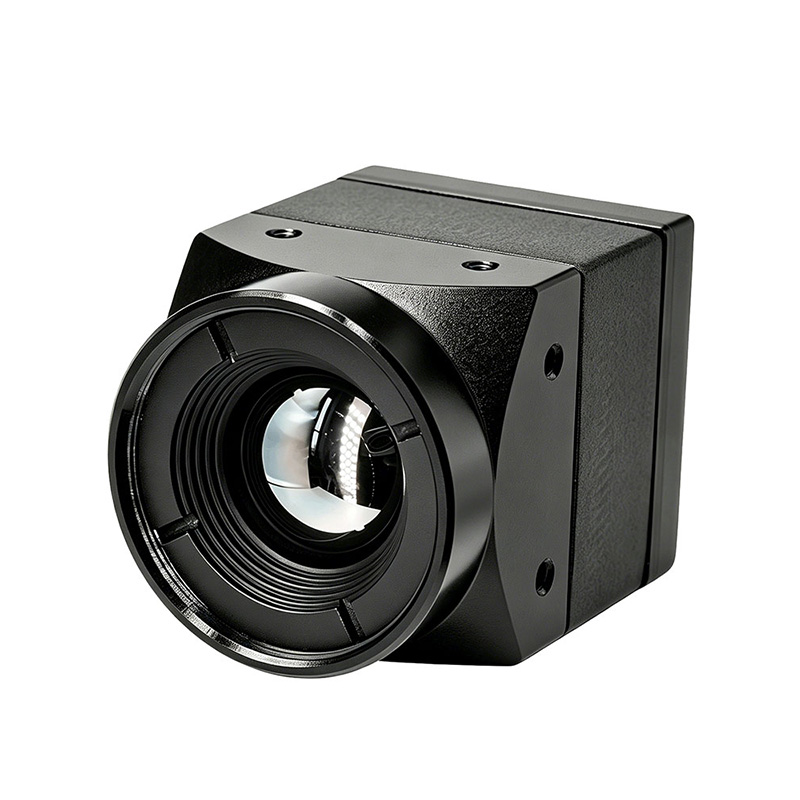

640 x 512 6,9 mm linssi Lämpökamera FPV Dronelle

STA-IR640-M-sarja on tehokas jäähdyttämätön infrapunakuvausmoduuli, joka on saatavana useilla objektiiveilla, mukaan lukien 4,1 mm, 6,9 mm, 9,1 mm ja 13 mm. Varustettu 12 μm:n suuren kuvanopeuden WLP-pakatulla infrapunatunnistimella ja itse kehitetyllä 2. sukupolven infrapuna-ISP-sirulla, se tarjoaa erinomaisen kuvantamisen optimaalisella kokonaiskustannustehokkuudella.

Lähetä kysely

Tuotteen Kuvaus

Kompakti koko, kevyt ja alhainen virrankulutus moduuli täyttää täysin SWaP (koko, paino, teho) kevyen sovelluksen vaatimukset.

Se on otettu käyttöön edistyneillä älykkäillä kuvantamisalgoritmeilla koko sarjassa, ja se takaa tasaisen ja värinättömän kuvatulostuksen ja esittää vakaat infrapunakuvat hienoilla yksityiskohdilla ja erillisillä kerroksilla. Samaan aikaan se on integroitu useisiin vakiomuotoisiin digitaalisiin rajapintoihin, mikä tarjoaa vahvan yhteensopivuuden, jotta se voidaan yhdistää joustavasti erilaisiin älykkäisiin prosessointilaitteistoalustoihin.

Tuotteen ominaisuudet

⚫ Korkea kuvanopeus
⚫ Normaali suljinton algoritmi
⚫ Korkealaatuinen kuvanäyttö
⚫ Korkeampi kustannustehokkuus

Sovellusskenaariot

UAV-haku: valosähköinen pod.
⚫ Kannettava pääte: ulkona kannettava, kypäräpimeänäkö.
⚫ Turvallisuus/palotarkastus: teollisuusvalvonta, kehän skannaus, tarkastusrobotit, tulipalo varoitus, palokypärät.
⚫ Älykäs integrointi: avustettu ajo, älykkäät kodinkoneet.

Linssin parametrit

Array Format	E.F.L./F#	Tarkennustyyppi	FOV (K × V)	IFOV
640×512	4. 1mmF1 .2	Athermalized	100° × 82°	2,93 mrad
	6,9 mmF1 .0		62,9° × 50 0,4°	1,74 mrad
	9. 1mmF1 .0		48. 1 °×38 .4 °	1,32 mrad
	13mmF1.2		33,5 ° × 26,9 °	0,92 mrad
	25mmF1 .2		17,5 ° × 14 °	0,48 mrad
	45 mmF1 .2		9,7 ° × 7,8 °	0,27 mrad

Huomautus: Sekä objektiivin että kameran asennusrakenne voidaan mukauttaa

Tuotteen tiedot

Suorituskykyindeksi	STA-IR640-M
Ilmaisimen tyyppi	VOx jäähdyttämätön IRFPA
Resoluutio	640×512
Pixel Pitch	12 μm
Kuvataajuus	50 Hz
Spektrialue	8～ 14 μm
NETD	≤40mK@25℃, F# 1,0
Kuvan säätö
Kirkkauden ja kontrastin säätö	Manuaalinen/Automaattinen
Vastakkaisuus	Musta-kuuma/valkokuuma
Väripaletit	Tuki (1)
Kuvankäsittely	Lämpötilan säätöalgoritmi (ilman TEC:tä)
	DNR
	DDE
	Histogrammin tasoitus
Kuvan peili	Vasen-oikea/ylös-alas/diagonaali
Ulkoinen synkronointi	10 ~ 50 Hz, nousevan reunan liipaisin	Ei mitään
Virtalähde (2)
Virtalähdevalikoima	5～ 12VDC
Tyypillinen virrankulutus @ 25 ℃	≤0,50W	≤0,40W
Liitännät (2)
Video	USB
	CVBS
	2 kaistainen MIPI
Sarjaliikennerajapinnat	UART

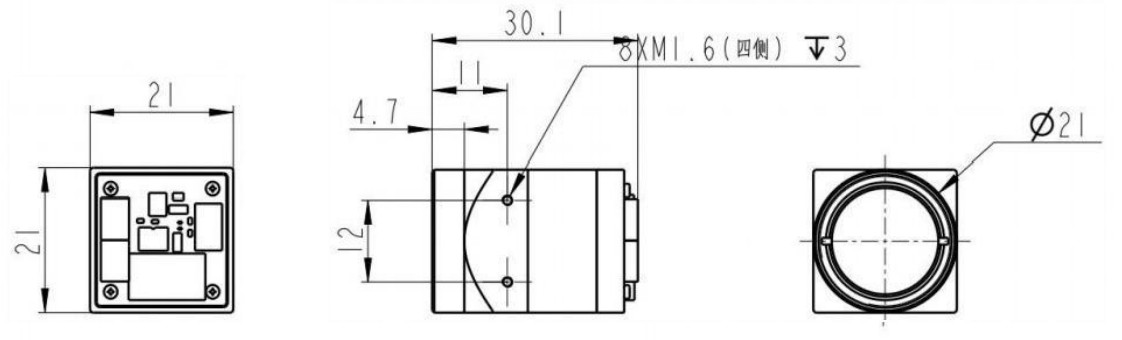

Fyysiset ominaisuudet (W/o-linssi ja laajennuskomponentti)
Paino	8g
Koko	21mm × 21mm
Ympäristöön sopeutuminen
Käyttölämpötila-alue	-40 ℃ ~ + 80 ℃ (-20 ℃ ~ + 60 ℃ radiometriselle toiminnolle)
Varastointilämpötila-alue	-45℃ ~+85℃
Kosteus	5～ 95 %, ei kondensaatiota
Tärinä (3)	6 .06g, satunnainen tärinä, kaikki aksiaalinen
Shokki (3)	8 0 , 4 ms, takareunan saha-aalto, 3-akselinen 6-suunta

Huomautus:
(1) Virtalähteen ja liitännän tiedot koskevat vain tehtaan vakiokokoonpanoa, eivätkä ne koske laajennettuja komponentteja. Katso laajennettujen komponenttien yksityiskohtaiset toiminnot Laajennettujen komponenttien käyttöoppaasta.

(2) Mukautetut laajennetut komponentit ovat saatavilla pyynnöstä. Tarvittaessa voit ottaa meihin yhteyttä räätälöimiseksi.

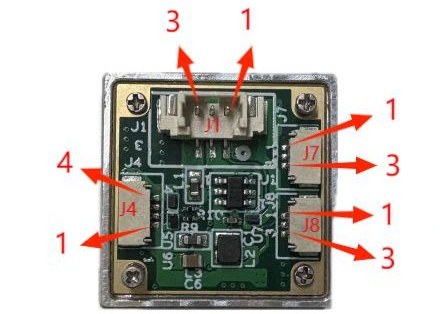

Pin määritelmä:
J1:3-pin CVBS-liitäntä

1	CVBS	Lähtö	CVBS-videosignaali
2	GND	POWER	Maadoitettu
3	+5-12V	POWER	Tehoa

J4:4-nastainen USB-liitäntä

1	+5V
2	USBDM
3	USBDP
4	GND

USB-videolähtömuoto (3 muotoa valinnainen):

1. UVC
2. Videon pakkausstandardit H.264, H.264H
3. Videon pakkausstandardi MJPEG, säädettävä bittinopeus välillä 40 - 16384 kbps; bittinopeutta voidaan säätää ja mukauttaa

J7,3PIN

1	UART1_TX
2	UART1_RX
3	GND

J8,3PIN

1	UART0_TX
2	UART0_RX
3	GND

26-pin liitintyyppi: DF56C-26S-0,3 V(51)

Pin	Määritelmä	Ffunciton	Huom
1, 2, 3, 4, 18, 19, 20, 21, 22, 23, 24, 25, 26	NC
5, 7, 9, 11, 13	VDD	tehonsyöttö	5--12V
16	RXD	uart rxd	3.3v
14	TXD	uart txd	3.3v

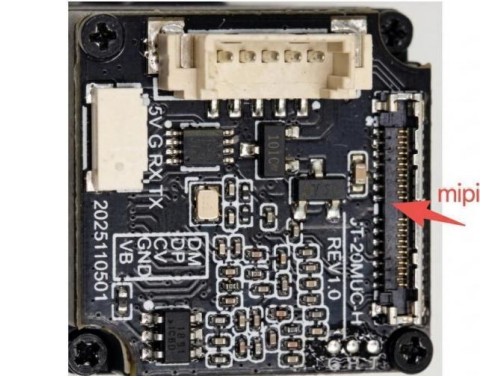

6	MIPI_DP0
8	MIPI_DN0
10	MIPI_DP1
12	MIPI_DN1
15	MIPI_CKP
17	MIPI_CKN
