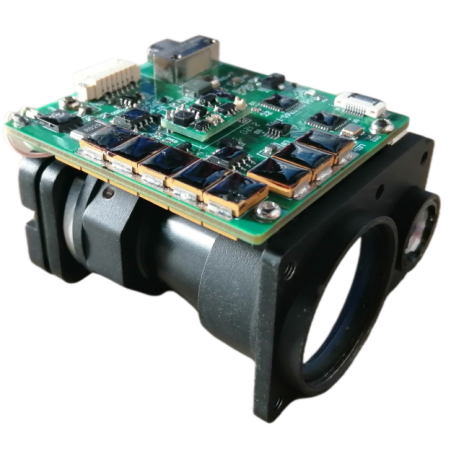

6 km Laser Rangefinder -moduuli

Esine	Tekninen parametri
Toimiva aallonpituus	1,54 μm ± 0,02 μm
SCOE	30m ~ 6000m
Esine	Näkyvyys on vähintään 10 km selkeissä olosuhteissa, ja ajoneuvojen etäisyys (2,3 m × 2,3 metriä) on ≥6000 metriä
Päätoiminto	Yksiväli ja jatkuva
	Kolmikohde ja etu- ja takakohteen osoitus
	Itsesestitoiminto (mukaan lukien: virran APD-lämpötila, korkeajännitearvo, sisäinen jännite, sokea vyöhykkeen arvo)
	Valmiustilan herätystoiminto voidaan toteuttaa muokkaamalla TTL-käyttöliittymään
Etäisyystarkkuus	± 2m
Jatkuva taajuus	0,5Hz-10Hz
Tarkkuusaste	≥98%
Tehokas selkeä aukko	25 mm
Keskimääräisen vian välillä potkut laserpulssien lukumäärä (MNBF)	≥1 × 106 kertaa
Jännite	DC5V
Työvoimankulutus	≤2W (@1Hz)
Valmiustilan virrankulutus	≤0,5 W
Koko	50 mm × 38 mm × 75 mm
Paino	<104 g
Jäähdytysmenetelmä	Johtavuusjäähdytys
Työlämpötila	-40 ℃～+65 ℃
Säilytyslämpötila	-55 ℃～+70 ℃

Jioptics -lasermoduuleja käytetään laajasti sotilaallisissa tai siviilikohtauksissa (miehittämättömät ilma -ajoneuvot, valosähköiset palot, lämpökuvauslaitteet jne.). Haastavimmassa ympäristössä korkean suorituskyvyn ja korkean luotettavuuden kannalta on tärkeä rooli. Vakaa ratkaisu, joka antaa tuotteesi ylittää rajat.

Sähköliitin malli: J30J; Vastaavat pistokkeet ja kaapelit on toimitettava osapuoli B.

Tiedonsiirto etäisyysmittarin ja isäntätietokoneen välillä sisältää seuraavan sisällön:
Ohjauskomennot: mukaan lukien aloittaminen, jatkuvaa kallista, yksivälien, kyselykomennot jne.
Loopback -tiedot: Sisältää etäisyystiedot, ympäristön lämpötila, etäisyyshakutila jne. Tietojenvaihto etäisyysmittauskoneen ja isäntätietokoneen välillä ottaa 422 väylän. Erityinen ohjelmistoviestintäprotokolla on seuraava:
Viestintämuoto: RS422 -viestintä, Baud -arvo 115200bps;
Datamuoto: 8-bittinen data, yksi käynnistysbitti, yksi pysäytysbitti, ei pariteettitarkistusta, tiedot koostuu otsikon tavusta, komentoosasta, datan pituudesta, parametriosasta, tarkista tavu;
Viestintätila: Pääohjaus ja etäisyysmittauskone omaksuvat master-orja-viestintätilan, pääohjaus lähettää ohjauskomennot etäisyysmittauskoneeseen ja etäisyysmittauskone vastaanottaa ja suorittaa ohjeet. Eräsajotilassa etäisyysmittari lähettää etäisyysmiehen tiedot ja tilan ylemmälle tietokoneelle etäisyyden syklin mukaan. Viestintämuoto ja komennon sisältö näkyy seuraavassa taulukossa.

Lähettävän viestimuoto on seuraava:
