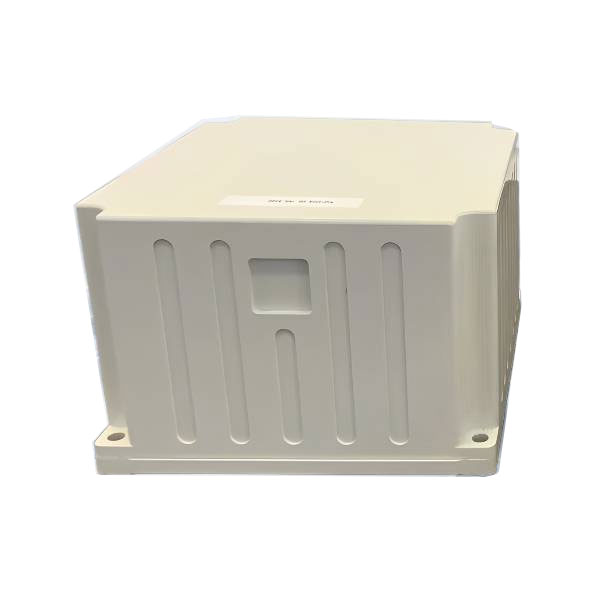

Kuituoptinen gyroskooppi-accelerometri ja GNSS-integroitu navigointijärjestelmä
Kuituoptinen gyroskooppi-accelerometri- ja GNSS-integroitu navigointijärjestelmä JIO-D300S perustuu kustannustehokkaaseen suljetun silmukan kuituoptiseen gyroskooppiin, kiihtyvyysmittariin ja huippuluokan GNS: n vastaanottolautaan monenetsorin fuusio- ja navigointi-algoritmin toteuttamisen avulla, jotta tarkkailun ja korkean precision-mobiili-mittausjärjestelmien tarpeet, jne. Asenne, otsikko ja sijoitustiedot.
Malli:JIO-D300S
Lähetä kysely
Tuotteen Kuvaus
Kuituoptisella gyroskooppi-accelerometrillä ja GNSS-integroidulla navigointijärjestelmällä on yhdistetty inertiaalinen/satelliitti-navigointitila ja puhdas inertiaalinen tila.
Satellitit, jotka GNSS -vastaanotin voi vastaanottaa inertiaalisessa/satelliitti -integroidussa navigointitilan satelliitin paikannustiedoissa yhdistettyyn navigointiin; Lähtöinertiaaliliuoksen sijainti signaalin nopeuden asenteen menettämisen jälkeen mittaritason paikannustarkkuudella lyhyessä ajassa.
Kun puhdas hitaustila on käynnistetty, sillä on tarkka asenteen mittaus ja se voi tulostaa sävelkorkeuden liikkuvuutta ja suuntaa, puhdas hitaus voi staattisesti etsiä pohjoista.
Kuituoptisen gyroskoopin Jioptics-asennus integraation joustavuuden helpottamiseksi, ja kehittäjämme työkalupakki nopeaan prototyyppiin, joka ei vain täytä määritelmävaatimuksia, tarjoavat myös korkealaatuista suorituskykyä täydentävät loppukäyttäjien kysyntää.
Satellitit, jotka GNSS -vastaanotin voi vastaanottaa inertiaalisessa/satelliitti -integroidussa navigointitilan satelliitin paikannustiedoissa yhdistettyyn navigointiin; Lähtöinertiaaliliuoksen sijainti signaalin nopeuden asenteen menettämisen jälkeen mittaritason paikannustarkkuudella lyhyessä ajassa.
Kun puhdas hitaustila on käynnistetty, sillä on tarkka asenteen mittaus ja se voi tulostaa sävelkorkeuden liikkuvuutta ja suuntaa, puhdas hitaus voi staattisesti etsiä pohjoista.
Kuituoptisen gyroskoopin Jioptics-asennus integraation joustavuuden helpottamiseksi, ja kehittäjämme työkalupakki nopeaan prototyyppiin, joka ei vain täytä määritelmävaatimuksia, tarjoavat myös korkealaatuista suorituskykyä täydentävät loppukäyttäjien kysyntää.
Palvelumme
Jioptics on ammattimainen ja tehokas tiimi. Tarjoa sinulle OEM/ODM
Tuoteominaisuudet
- Aseman tarkkuus senttimetrin tasoon asti
- Attitude measurement error better than 0.01°
- Käyttölämpötila -alue: -40 ~ 60 ℃
- Tärinäympäristö: 20 ~ 2000Hz, 3,03 g
- Rikkaat rajapintatyypit, tuki RS232, RS422, CAN ja muut standardirajapinnat
- Keskimääräinen aika epäonnistumisten välillä jopa 30000h
- Attitude measurement error better than 0.01°
- Käyttölämpötila -alue: -40 ~ 60 ℃
- Tärinäympäristö: 20 ~ 2000Hz, 3,03 g
- Rikkaat rajapintatyypit, tuki RS232, RS422, CAN ja muut standardirajapinnat
- Keskimääräinen aika epäonnistumisten välillä jopa 30000h
Sähköominaisuudet
- Virtalähde: leveä jännitetulo 12 ~ 36 V
- Arvioitu teho: 24W (Max)
- Arvioitu teho: 24W (Max)
Mekaaniset mitat
Tekniset indikaattorit
| Parametri | Ominaisuudet | Tyypillinen arvo | Yksikkö |
| Aseman tarkkuus | Yksi piste (RMS) | 1.2 | m |
| RTK （RMS） | 2cm+1ppm |
|
|
| Jälkikäsittely (RMS) | 1 cm+1ppm |
|
|
| Lukon tarkkuuden menetys (CEP) | 2nm① |
|
|
| Otsikko (RMS) | Yhdistetty tarkkuus | 0,1② | º |
| Jälkikäsittely | 0.01 | º | |
| Lukon säilyttämisen tarkkuus | 0,02① | º | |
| Pohjoisen hakutarkkuus | 0,2③ | ºsecl | |
| Asenne (RMS) | Yhdistetty tarkkuus | 0.01 | º |
| Jälkikäsittely | 0.006 | º | |
| Lukon säilyttämisen tarkkuus | 0,02① | º | |
| Vaaka -nopeuden tarkkuus (RMS) |
|
0.05 | m/s |
| Ajoitustarkkuus |
|
20 | ns |
| Datan lähtötaajuus |
|
200④ | HZ |
| Gyro | Etäisyys | 300 | º / s |
| Nollapoikkeamavakaus | 0,02⑤ | º/H | |
| Asteikkokerroin | 50 | ppm | |
| Kulma satunnainen kävely | 0.005 | º/√hr | |
| Kiihtyvyysanturi | Etäisyys | 16 | g |
|
|
Nollapoikkeamavakaus | 50⑤ | μg |
| Asteikkokerroin | 50 | ppm | |
| Nopeus satunnainen kävely | 0.01 | m/s/√hr |
Nopeus satunnainen kävely
| Parametri | Ominaisuudet | Viite | Yksikkö |
| Fyysinen koko | Koko | 176,8 × 188,8 × 117 | mm3 |
| Paino | <5 | kg | |
| Sähköominaisuudet | Nimellisjännite | 12 ~ 36 | V |
| Nimellisvoima | 24 (vakaa tila) | W | |
| Muisti | Varattu |
|
|
| Ympäristöindikaattorit | Käyttölämpötila | -40 ~+60 | ℃ |
| Säilytyslämpötila | -45 ~+70 | ℃ | |
| Satunnainen värähtely | 3,03 （20 ~ 2000Hz） | g | |
| Mtbf | 30000 | h | |
| Käyttöliittymäominaisuudet |
|
PPS, tapahtuma, RS232, RS422, CAN (valinnainen) |
|
|
|
Verkkoportti (varattu), antenniportti, pyörän nopeusanturiportti |
|
|
| Huomaa: ① Kohdistus on voimassa ja lukko katoaa 60 minuutin ajan; ②OrtHicle -olosuhteet, on ohjattava; ③Wo-aseman kohdistus, 15 minuutin kohdistus, ero kahden aseman välillä on yli 90 astetta; ④ Yksi lähtö 200 Hz; ⑤10S -keskiarvo. |
|||
