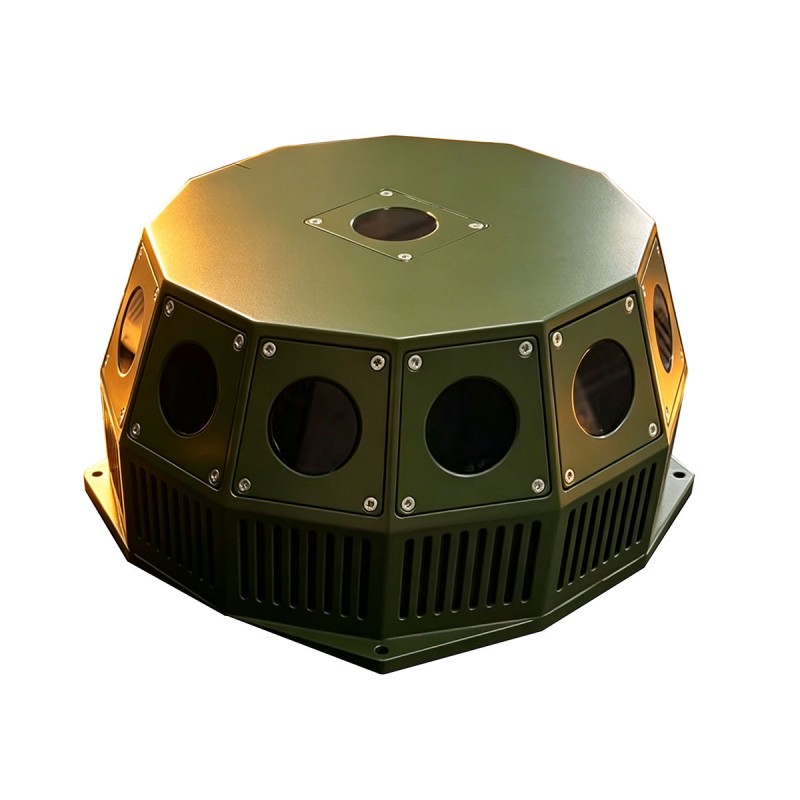

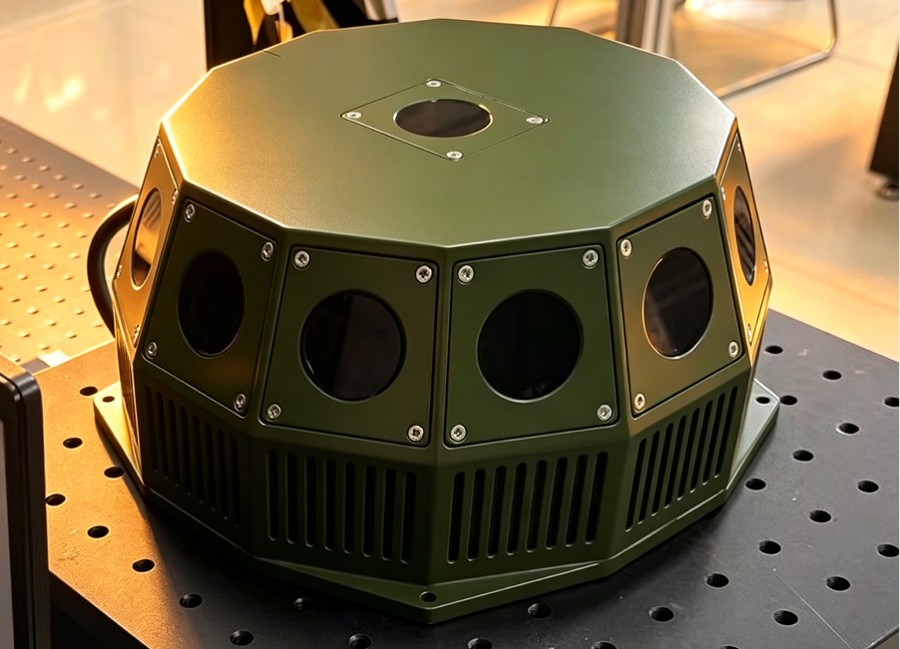

Laservaroitusjärjestelmä LWS360DX
STA-LWS360DX Distributed Laser Warning System integroi laservaroitus- ja signaalien dekoodaustoiminnot. Varustettu 13 tunnistusyksiköllä, se saavuttaa 360° täyden atsimuutin havaitsemisen. Kun järjestelmä havaitsee laserpulssisignaaleja, se lähettää uhkaatsimuuttitiedot reaaliajassa. Se voi laukaista akusto-optisia hälytyksiä tai käyttää houkutuslasereita kopioimaan siepattuja koodikuvioita petoshäiriötä varten.
Tunnistuksen aallonpituus: 900-1700 nm
Havaintoetäisyys:≥5km
Tunnistuksen näkökenttä: Atsimuutti: 360°, Pitch: -15° - 90°
Lähetä kysely
Tuotteen Kuvaus
STA-LWS360DX hajautettu laservaroitusjärjestelmä on varustettu 13 tunnistusyksiköllä, jotka takaavat sokeattoman peiton 360° atsimuutissa ja -15° 90° korkeudessa. Se voi reaaliajassa havaita, havaita ja tunnistaa saapuvat ulkoiset lasersäteilyn uhkasignaalit. Erittäin tarkalla dekooderilla rakennettu järjestelmä tukee jopa 32 bitin koodien tunnistamista. Se voi toimia yhteistyössä suurienergisten lasereiden kanssa muodostaakseen itsenäisen kulman huijausjärjestelmän, syrjäyttää saapuvia laserohjattuja aseita ja suojella ystävällisiä kohteita.
Järjestelmässä on modulaarinen arkkitehtuuri, kompakti layout ja korkea toimintavarmuus sekä kätevä asennus, käyttöönotto ja huolto. Yhteensopiva maalla sijaitsevien, ajoneuvoon asennettujen ja laivojen alustojen kanssa, se mahdollistaa joustavan asettelun taistelutehtävien mukaan laseruhan havaitsemisen, varhaisen varoituksen ja optoelektronisten vastatoimien suorittamiseksi monissa monimutkaisissa skenaarioissa.
Järjestelmässä on modulaarinen arkkitehtuuri, kompakti layout ja korkea toimintavarmuus sekä kätevä asennus, käyttöönotto ja huolto. Yhteensopiva maalla sijaitsevien, ajoneuvoon asennettujen ja laivojen alustojen kanssa, se mahdollistaa joustavan asettelun taistelutehtävien mukaan laseruhan havaitsemisen, varhaisen varoituksen ja optoelektronisten vastatoimien suorittamiseksi monissa monimutkaisissa skenaarioissa.
Sovellusskenaariot:
a)Maa-/ajoneuvoihin/laivoille asennettavat alustat: Tulosta laseruhkavaroitustietoja, jotka ohjaavat optoelektronisia tutkia ottamaan ja seuraamaan uhkien atsimuutteja;
b) b) Tee yhteistyötä korkean energian lasereiden kanssa rakentaaksesi autonomisen laserpetosjärjestelmän, kohdistaaksesi saapuvat laserohjatut aseet ja suojellaksesi ystävällisiä kohteita.
b) b) Tee yhteistyötä korkean energian lasereiden kanssa rakentaaksesi autonomisen laserpetosjärjestelmän, kohdistaaksesi saapuvat laserohjatut aseet ja suojellaksesi ystävällisiä kohteita.
Tärkeimmät tekniset parametrit
| Tuotteet | Indikaattorit |
| Malli | STA-LWS360DX |
| Ilmaisimen tyyppi | InGaAs |
| Tunnistuksen aallonpituus | 0,9-1,7 μm (muokattavissa tarpeiden mukaan) |
| Tiedusteluobjekti | Kaikki laseruhat alueella 900-1700 nm |
| Havaintoalue | ≥5 km (mitä voimakkaampi laser, sitä kauempana tunnistus ja päinvastoin) |
| Lasertunnistusalue | Atsimuutti: 360° |
| Kaltevuus: -15° - 90° | |
| Kulmaresoluutio | 15 ° |
| Tunnistusherkkyys | ≥100 μW/cm² |
| Vastausaika | <10 ms |
| Leikkaussäde | ≥50m (normaali lämpötila kohtalaiset sääolosuhteet, tavoiteilmaisin 120mJ) |
| Enimmäismäärä tunnistettavia koodibittejä | 9:32 bittiä (vakaa säteilytys) |
| Työtila | Laukaisi varoitus |
| Kokonaismitta | 210mm × 210mm × 105mm |
| Paino | ≤ 3 kg |
| Käyttölämpötila | -40 ℃ ~ +55 ℃ |
| Varastointilämpötila | -40 ℃ ~ +60 ℃ |
| Suojaustaso | IP66 |
| Tärinätesti | 5 ~ 16 Hz: 1,5 mm; 16 - 60 Hz: 1,5 g |
| Iskutesti | 10g/11ms |
STA-LWS360DX Laservaroitusjärjestelmän tuoteominaisuudet
•Tehokas dekoodaustoiminto yhdistettynä suuritehoisiin laserlaitteisiin voi pettää laserohjattuja pommeja.
• PRF (Pulse Repetition Frequency) -tunnistus
• Useiden samanaikaisten uhkien havaitseminen ja seuranta
• Palauta tulo nollaan poistaaksesi tärkeät tiedot muistista
• Korkea MTBF-arvo
• O-tason huoltotestauslaitteet
•IP67 Veden ja pölyn tunkeutumissuojaus
•Suolasumutestin kesto 800 tuntia
• PRF (Pulse Repetition Frequency) -tunnistus
• Useiden samanaikaisten uhkien havaitseminen ja seuranta
• Palauta tulo nollaan poistaaksesi tärkeät tiedot muistista
• Korkea MTBF-arvo
• O-tason huoltotestauslaitteet
•IP67 Veden ja pölyn tunkeutumissuojaus
•Suolasumutestin kesto 800 tuntia

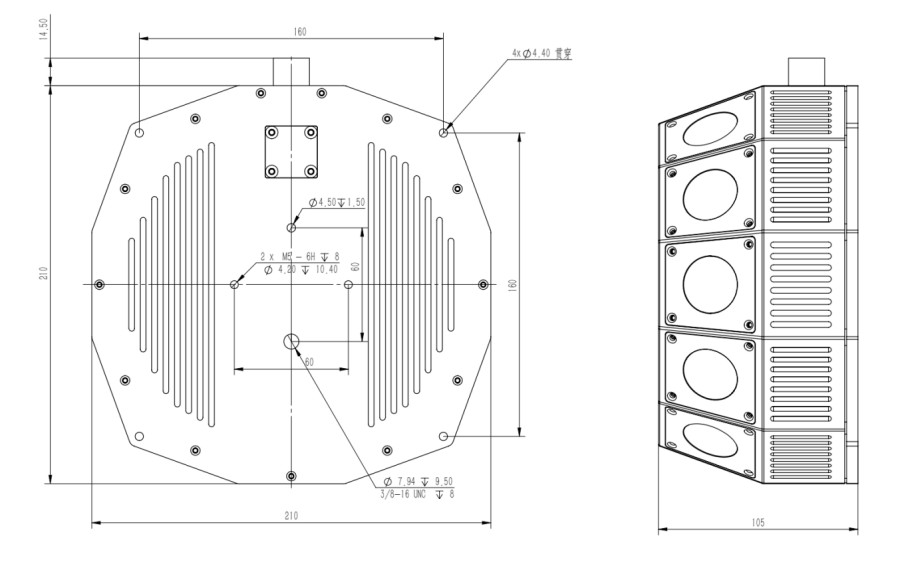

Pääpiirteittäinen rakennekaavio
Virtalähde ja tiedonsiirtoliitäntä
| Sarja | Pin määritelmä | Toiminto | Huomautus |
| 1 | PIN1 | T+ | Violetti |
| 2 | PIN2 | T- | Oranssi |
| 3 | PIN3 | R+ | Keltainen |
| 4 | PIN4 | +24V | Sininen |
| 5 | PIN5 | +24V | Harmaa |
| 6 | PIN6 | R- | Vihreä |
| 7 | PIN7 | GND | Valkoinen |
| 8 | PIN8 | GND | Ruskea |
| 9 | PIN9 | TTL | Punainen |
| 10 | PIN10 | GND | Musta |
Huomautuksia: Jos haluat lisätietoja tuotteesta, ota yhteyttä Jioptics-tiimiin.
