Laservaroitusjärjestelmä

Laservaroituksen tehtävänä on havaita laseretäisyysmittareista ja laserkohdeilmaisimista tuleva lasersignaali ja antaa tietoa kohteen suunnasta.

Lähetä kysely

Tuotteen Kuvaus

Korkea herkkyys
Nopea vastaus
1. Järjestelmän kokoonpano
Uhkien tunnistaminen ja priorisointi (tehtävädatatiedostojen kautta)
Korkean resoluution laseraallon suunnan tunnistus
Kaista 0,9 μm ~ 1,6 μm aallonpituuden peitto

Laservaroituslaitteiden sovellusalueet

• Tunnista vihollisen laseruhat
• Lasersäteen ratsastaja
•Laser Target Designator (LTD)
•Laser-etäisyysmittari (LRF)
• Ajoneuvoihin asennettuja, ilmassa ja laivassa olevia alustoja voidaan käyttää (tuotteita voidaan räätälöidä vaatimusten mukaan)

STA-LW360X Laservaroitusjärjestelmän ominaisuudet

•Tehokas dekoodaustoiminto yhdistettynä suuritehoisiin laserlaitteisiin voi pettää laserohjattuja pommeja.
• Suuri havaitsemistodennäköisyys kattaa vaakasuuntaisen 360°, korkeuden -5° -+90°;
• Erittäin alhainen väärien hälytysten määrä ≤ 1 kerta/1000h
• Uhan laserkaistan tunnistus 0,9 μm ~ 1,6 μm (0,4-1,7 μm valinnainen)
• PRF (Pulse Repetition Frequency) -tunnistus
• Useiden samanaikaisten uhkien havaitseminen ja seuranta
• Palauta tulo nollaan poistaaksesi tärkeät tiedot muistista
• Korkea MTBF-arvo
• RS422-liitäntä (muokattava liitäntä)
• O-tason huoltotestauslaitteet

Tärkeimmät tekniset parametrit

Malli	STA-LW360S
Tunnistuksen aallonpituus	0,9 μm ~ 1,6 μm (muokattavissa 0,4-1,7 um)
Havaintoetäisyys	≥ 5 km
Havaitseva ilmatila	• RS422-liitäntä (muokattava liitäntä)
Atsimuuttiresoluutio	≤ 22,5 °
Koko	Tunnistusantenni ≤Φ 120 mm × 80 mm (ilman liittimiä) Näyttömoduuli ≤ 130 mm × 80 mm × 50 mm (ilman liittimiä)
Paino	Tunnistusantenni ≤ 2kgNäyttömoduuli ≤ 1kg
Virtalähde	DC28V

Koostumus ja käyttö

1. Järjestelmän kokoonpano

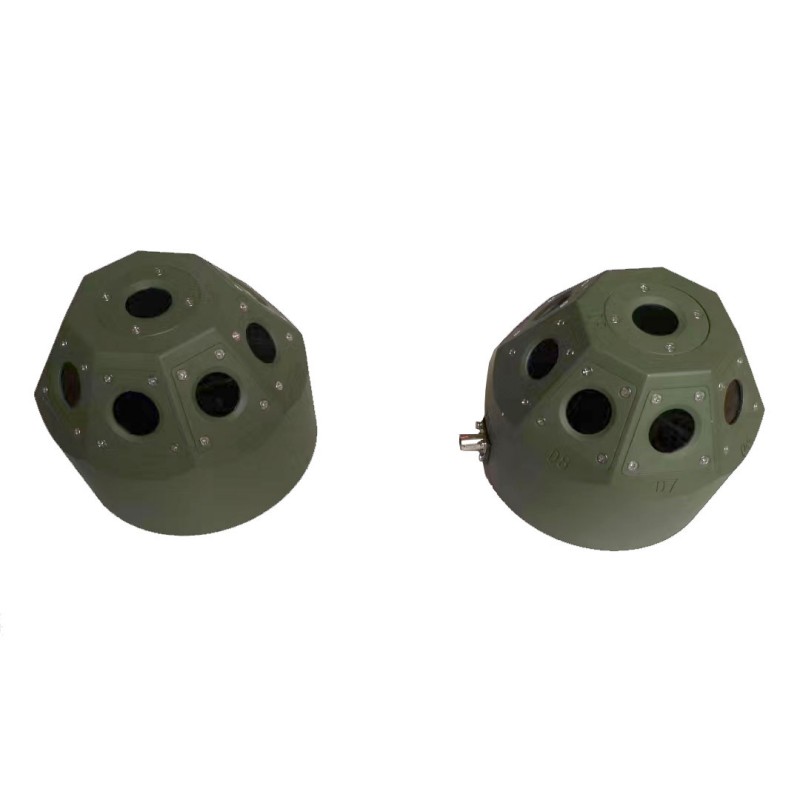

Laserilmaisin koostuu pääosin yhdestä laserilmaisinmoduulista ja yhdestä näyttömoduulista. Lasertunnistusmoduuli voidaan asentaa jalustan tai ajoneuvon alustan päälle, ja se voi saavuttaa 360° atsimuuttitunnistuksen. Näyttömoduulia käytetään lasertietojen näyttämiseen henkilöstölle.

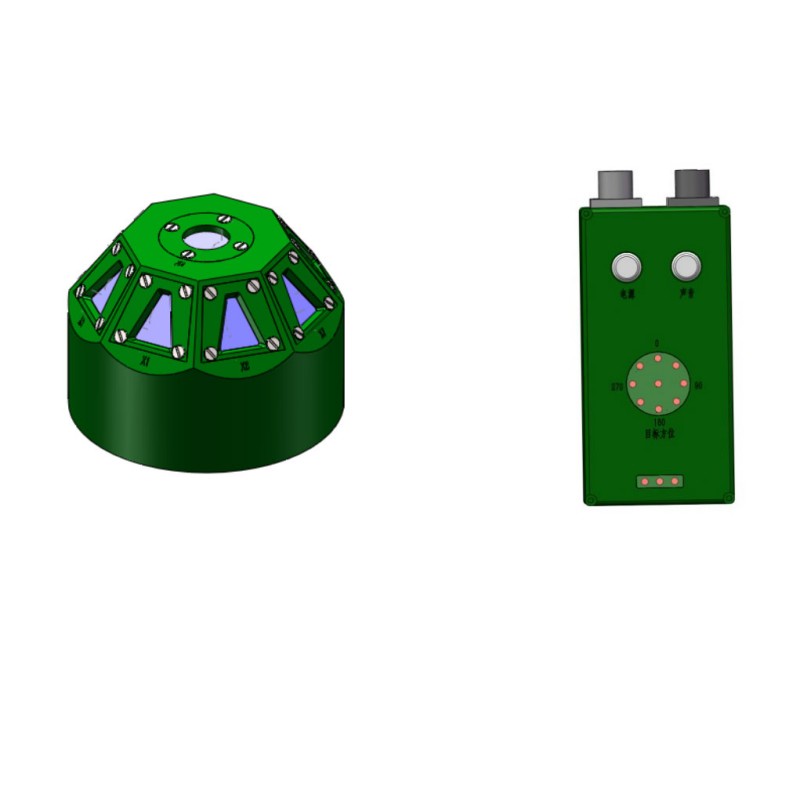

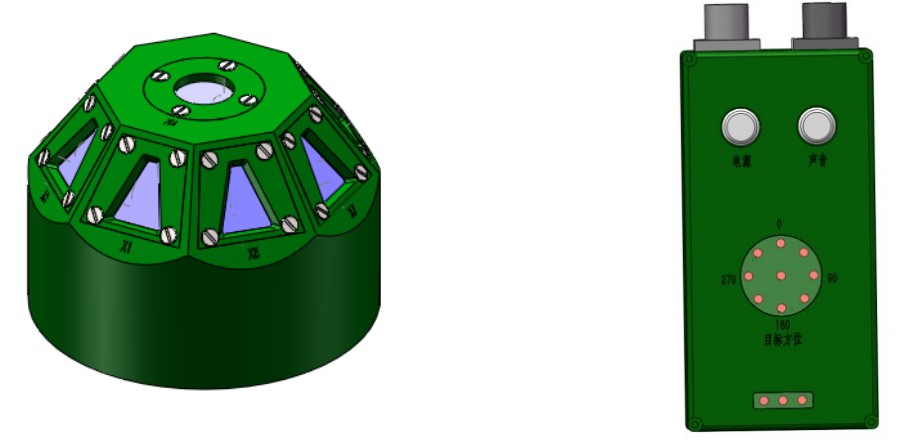

Lasertunnistusmoduuli Näyttömoduuli

Käyttö

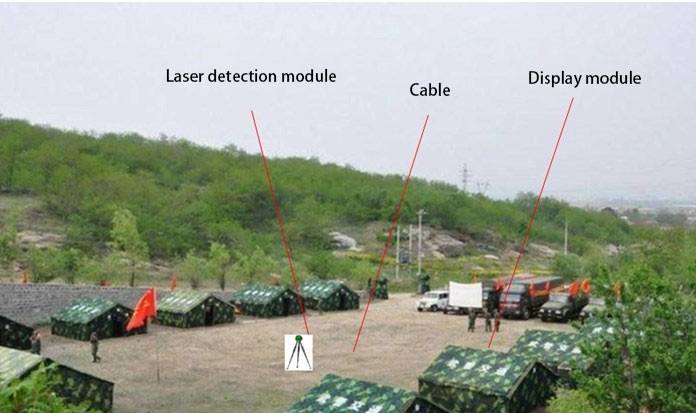

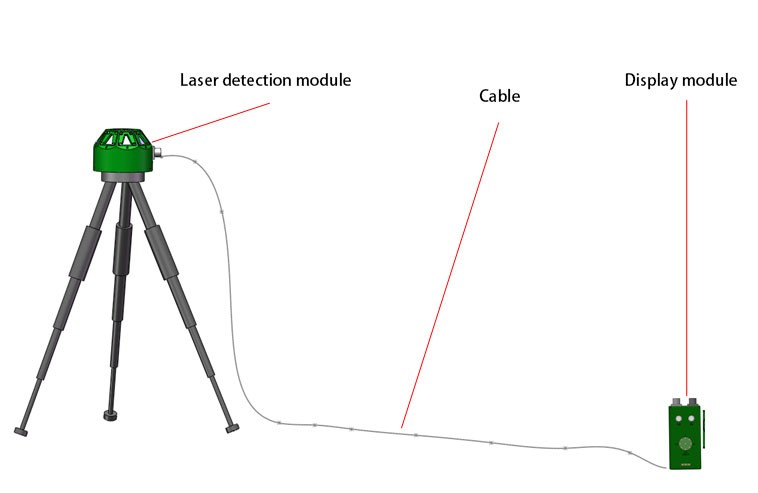

Laserilmaisinta käytetään pienellä ja kevyellä tavalla, lasertunnistinmoduuli asennetaan jalustalle tai ajoneuvoalustalle, laserilmaisinmoduuli ja näyttömoduuli on yhdistetty kaapeleilla ja näyttömoduuli sijoitetaan ajoneuvon sisään käyttöä varten. Kun lasersignaali on, näyttömoduuli sytyttää kohdesuuntaa vastaavan ilmaisimen, mikä viittaa siihen, että lasersignaali on tähän suuntaan.
Samalla laite voidaan liittää ulkoiseen tiedonsiirtorajapintaan laserin suunnan, koodin ja muiden tietojen tulostamiseksi.
