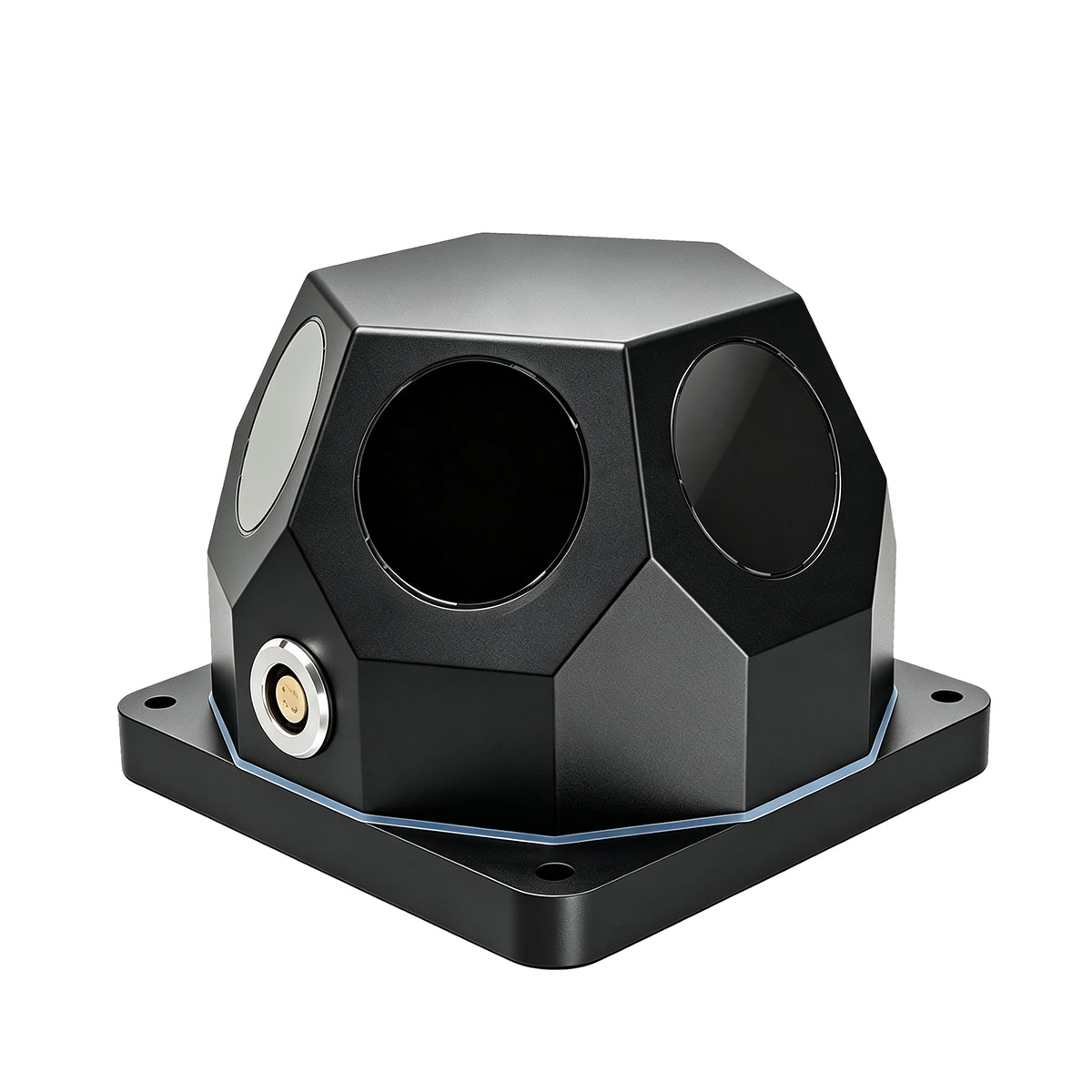

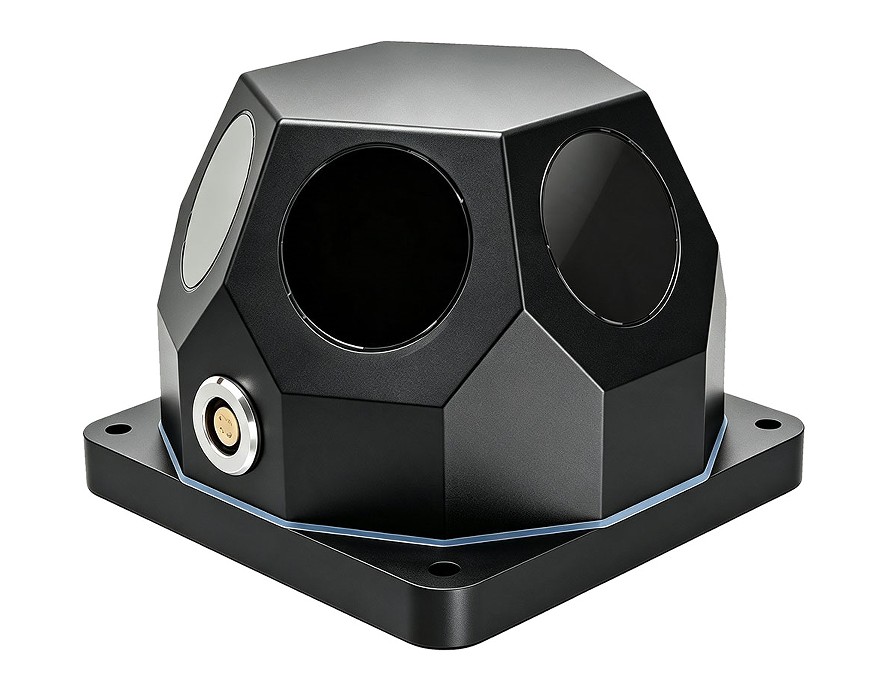

Alustalle asennettu laservaroitusjärjestelmä LWS360D
STA LWS360D Laser Warning System -järjestelmässä on kuusi tunnistusikkunaa 360°:n ympärisuuntaista havaitsemista varten. Se havaitsee laseruhat reaaliajassa ja laukaisee nopeita äänihälytyksiä. Modulaarisen rakenteen ja korkean luotettavuuden ansiosta se mahdollistaa helpon käyttöönoton ja asennuksen monimutkaisiin skenaarioihin, mukaan lukien maalla, ajoneuvoon asennetut ja laivassa olevat alustat.
Tunnistuksen aallonpituus: 900-1700 nm
Havaintoetäisyys:≥5km
Tunnistuksen näkökenttä: 360°(90°X6)
Lähetä kysely
Tuotteen Kuvaus
Laservaroitusjärjestelmä STA-LWS360D koostuu kahdesta toiminnallisesta yksiköstä: lasersignaalin vastaanottomoduulista ja akusto-optisesta hälytysmoduulista. Se on varustettu kuudella lasersignaalia vastaanottavalla ikkunalla, ja se toteuttaa 360 asteen monisuuntaisen sokeattoman havainnoinnin, joka voi reaaliajassa havaita, havaita ja tunnistaa saapuvat ulkoiset lasersäteilyn uhkasignaalit. Kun vastaanottomoduuli on kaapannut kelvollisia laseruhkasignaaleja, se lähettää välittömästi hälytyksen laukaisusignaaleja aktivoidakseen akusto-optisen hälytysmoduulin.
Modulaarisella arkkitehtuurilla järjestelmässä on kompakti rakenne, korkea toimintavarmuus ja kätevä asennus, käyttöönotto ja huolto. Yhteensopiva ajoneuvojen, laivojen ja muiden alustojen kanssa, asennusasennot voidaan järjestää joustavasti taistelutehtävän vaatimusten mukaisesti lasertunnistus- ja uhkavaroitustehtävien suorittamiseksi monissa monimutkaisissa skenaarioissa.
Modulaarisella arkkitehtuurilla järjestelmässä on kompakti rakenne, korkea toimintavarmuus ja kätevä asennus, käyttöönotto ja huolto. Yhteensopiva ajoneuvojen, laivojen ja muiden alustojen kanssa, asennusasennot voidaan järjestää joustavasti taistelutehtävän vaatimusten mukaisesti lasertunnistus- ja uhkavaroitustehtävien suorittamiseksi monissa monimutkaisissa skenaarioissa.
Laservaroituslaitteiden sovellusalueet
• Tunnista vihollisen laseruhat
•Laser Target Designator (LTD)
• Laseretäisyysmittari (LRF)
• Ajoneuvoon asennettu (tuotteita voidaan räätälöidä vaatimusten mukaan)
•Laser Target Designator (LTD)
• Laseretäisyysmittari (LRF)
• Ajoneuvoon asennettu (tuotteita voidaan räätälöidä vaatimusten mukaan)
Tärkeimmät tekniset parametrit
| Moduuli | STA-LWS360D |
| Ilmaisimen tyyppi | InGaAs |
| Tiedusteluobjekti | Kaikki laseruhat alueella 900-1700 nm |
| Havaintoalue | ≥5 km (mitä voimakkaampi laser, sitä kauempana tunnistus ja päinvastoin) |
| Tunnistuksen aallonpituus | 0,9-1,7 μm (muokattavissa tarpeiden mukaan) |
| Tunnistusherkkyys | ≥100 μW/cm² |
| Vastausaika | <10 ms |
| Tunnistuksen näkökenttä | 360° (ei kuolleita kulmia) |
| Lasertunnistusikkuna | 6 |
| Yhden ikkunan tunnistuskulma | 90° |
| Kestävyys | IP68 |
| Hälytysmenetelmä | Ääni- ja visuaalinen hälytys |
| Käyttöjännite | DC 24V |
| Virtalähdetila: | Ulkoinen tasavirtalähde; |
| Signaalin käyttöliittymä | Neljän ytimen ilmailuliitin |
| Työtila | Laukaisi varoitus |
| Paino | ≤350g |
| Kokonaismitta | 95x95x68mm (muokattavissa tarpeiden mukaan) |
| Käyttölämpötila | 20 ℃ ~ +55 ℃ (Lämpötilaa voidaan pidentää -40 ℃ - +55 ℃.) |
| Varastointilämpötila | -40 ℃ ~ +65 ℃ |
Huomautus: Tiedonsiirtoliitännöillä varustetut laserhälyttimet voidaan mukauttaa tarpeiden mukaan.

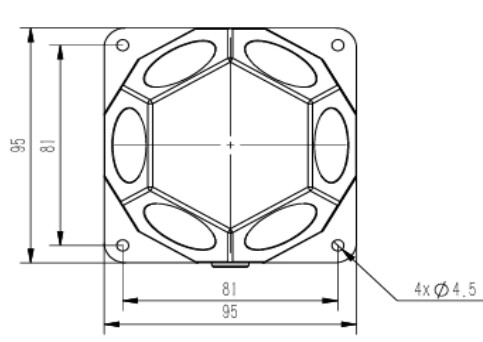

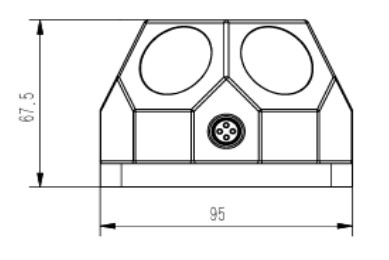

STA LWS360D Laser Varoitusjärjestelmä LWS Koko
Ääni- ja valohälytysmoduulin fyysinen kuva (muokattavissa)
Käyttöliittymän määritelmä
Virtalähde ja hälytyssignaalin lähtöliitäntä:
Taulukko 1 Virtalähteen ja hälytyssignaalin lähtöliitännän määritelmä
Taulukko 1 Virtalähteen ja hälytyssignaalin lähtöliitännän määritelmä
| Pin | Määritelmä | Huomautuksia |
| 1 | +24V | 24V virtalähde |
| 4 | GND | |
| 2 | Hälytyssignaali+ | Signaalin lähtö |
| 3 | Hälytyssignaali- |
Virtalähde ja hälytyssignaalin tuloliitäntä:
Taulukko 2 Virtalähteen ja hälytyssignaalin tuloliitännän määritelmä
Taulukko 2 Virtalähteen ja hälytyssignaalin tuloliitännän määritelmä
| Pin | Määritelmä | Huomautuksia |
| 1 | +24V | 24V virtalähde |
| 4 | GND | |
| 2 | Hälytyssignaali+ | Signaalin sisääntulo |
| 3 | Hälytyssignaali- |
