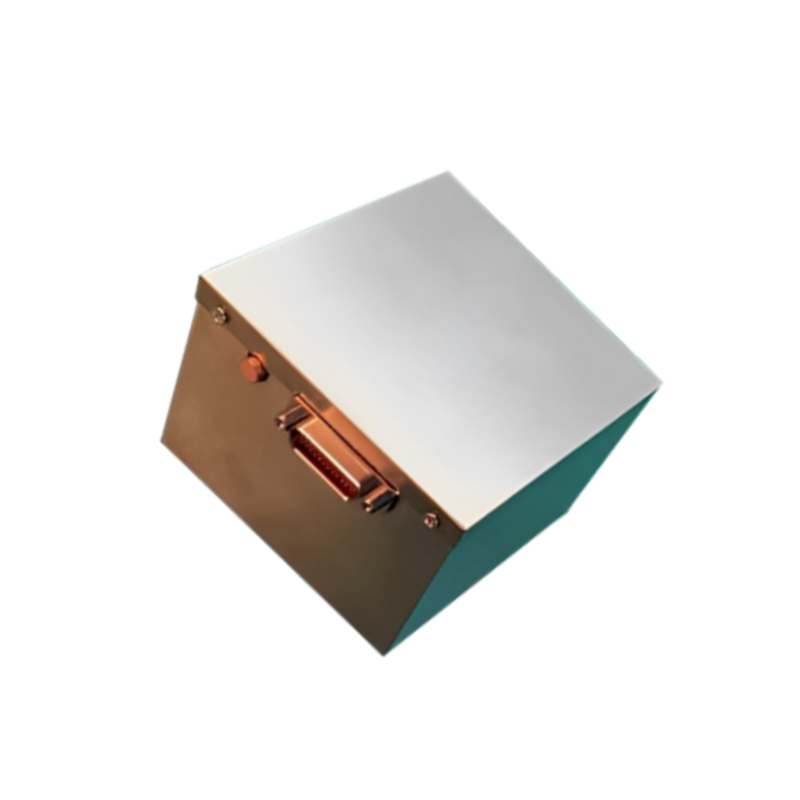

Ring Laser Gyro Two Frequency Machine ravistamalla
Ring Laser Gyro Two Frequency Machine Shaking on yrityksemme valmistama erittäin tarkka digitaalinen kaksitaajuinen koneravistava lasergyro. Sen etuna on korkea tarkkuus, yksinkertainen virtalähde, korkea integrointi ja digitaalinen lähtö. Se voi mitata kantoaallon kulmaliikettä herkän akselin ympäri ja tuottaa kaksi kvadratuuria neliöaaltoa. Sitä voidaan käyttää laajasti ohjusten ja niiden kantajarakettien, lentokoneiden, miehittämättömien ilma-alusten, laivojen, laivojen, panssaroitujen ajoneuvojen ja muiden alojen paikannus-/navigointi-, valvonta-/tiedustelu-, palonhallinnan ja lennonohjauksen integroinnissa.
Malli:JIO70-RLG
Lähetä kysely PDF Lataa
Tuotteen Kuvaus
Ring Laser Gyro Two Frequency Machine Shaking Yleiskatsaus
Ring Laser Gyroscope-JIO70 on yrityksemme valmistama erittäin tarkka digitaalinen kaksitaajuinen koneen ravistava lasergyroskooppi. Sen etuna on korkea tarkkuus, yksinkertainen virtalähde, korkea integrointi ja digitaalinen lähtö. Se voi mitata kantoaallon kulmaliikettä herkän akselin ympäri ja tuottaa kaksi kvadratuuria neliöaaltoa. Sitä voidaan käyttää laajasti ohjusten ja niiden kantajarakettien, lentokoneiden, miehittämättömien ilma-alusten, laivojen, laivojen, panssaroitujen ajoneuvojen ja muiden alojen paikannus-/navigointi-, valvonta-/tiedustelu-, tulen- ja lennonohjauksessa.
JIO70-RLG on saatavana A-, B- ja C-malleina erilaisiin tarpeisiisi
JIO70-RLG on saatavana A-, B- ja C-malleina erilaisiin tarpeisiisi
Ring Laser Gyro Two Frequency Machine ravisteluominaisuudet
Mittaa kiertokulma sen herkän akselin ympäri ja tulosta kaksi ortogonaalista neliöaaltoa.
Esitys
JIO70-RLG-tyyppiset lasergyroskoopit on esitetty taulukossa 1.
Taulukko 1 Gyron tärkeimmät tekniset indikaattorit
| sarjanumero |
parametri |
yksikkö |
Luokka A |
Luokka B |
Luokka C |
Huomautus |
|
1 |
Nolla harhaa |
°/h |
0,5 € | / | ||
|
2 |
bias vakaus |
°/h |
¤ 0,3 % |
⤠0,5 % |
⤠0,8 % |
100s , 1Ï |
|
3 |
Nolla bias -toistettavuus |
°/h |
¤ 0,3 % |
⤠0,5 % |
¤ 0,8 % |
1Ï |
|
4 |
satunnainen kävelykerroin |
°/h 1/2 |
â¤0,5â° |
â¤0,7â° |
â¤1,5â° |
/ |
|
5 |
Skaalaustekijä |
"/pulssi |
2.568 |
/ | ||
|
6 |
Skaalaustekijän epälineaarisuus |
ppm |
¤3 |
/ | ||
|
7 |
Skaalaustekijän toistettavuus |
ppm |
¤3 |
1Ï | ||
|
8 |
Magneettinen herkkyys |
°/(h·Gs) |
â¤2â° |
/ | ||
|
9 |
Suurin syöttökulmanopeus |
°/s |
⥠± 400 |
/ | ||
|
10 |
Aloitusaika |
s |
10 € |
/ | ||
Ympäristöön sopeutumiskyky
a) Käyttölämpötila: -40 â ~ 65 â
b ) Varastointilämpötila: -45 â ~ 85 â
c) Tärinä: yhteensä 9,6 g;
d) Isku: 30g/11ms (puolisini) tai 75g/6ms (puolisini);
e) Matala paine: 5000 m merenpinnan yläpuolella.
b ) Varastointilämpötila: -45 â ~ 85 â
c) Tärinä: yhteensä 9,6 g;
d) Isku: 30g/11ms (puolisini) tai 75g/6ms (puolisini);
e) Matala paine: 5000 m merenpinnan yläpuolella.
| Taajuus (Hz) |
10 |
100 |
200 |
300 |
400 |
500 |
800 |
2000 |
| Tehon spektritiheys (g 2 /hz) |
0.1 |
0.6 |
0.2 |
0.06 |
0.04 |
0.02 |
0.005 |
-6 db |
Virtalähde ja sähköliitäntä
a ) Virtalähde
Tyyppi: ± 5V , 15V
Vaatimukset: 5V - virta 180mA, vakaus ± 50mV, aaltoilu
-5V - virta 60mA, vakaus ± 50mV, aaltoilu
15 V - virta 240 mA , vakaus ± 100 mV , aaltoilu
b) Virrankulutus:
c ) Sähköliitäntätyyppi: J30J-25ZKP
d ) Liitäntämäärittely: Sähköliitäntöjen nastojen määritelmä on esitetty taulukossa 2.
Tyyppi: ± 5V , 15V
Vaatimukset: 5V - virta 180mA, vakaus ± 50mV, aaltoilu
-5V - virta 60mA, vakaus ± 50mV, aaltoilu
15 V - virta 240 mA , vakaus ± 100 mV , aaltoilu
b) Virrankulutus:
c ) Sähköliitäntätyyppi: J30J-25ZKP
d ) Liitäntämäärittely: Sähköliitäntöjen nastojen määritelmä on esitetty taulukossa 2.
Taulukko 2 Sähköliitäntöjen määritelmätaulukko
| pin koodi |
määritelmä |
Huomautus |
|
1 |
15V |
virransyöttö |
|
2 |
15VGND |
15V maadoitus |
|
3 |
NC |
tyhjä |
|
4 |
GND |
5V, -5V maadoitus |
|
5 |
NC |
tyhjä |
|
6 |
5V |
virransyöttö |
|
7 |
-5V |
virransyöttö |
|
8 |
AOUT |
Neliöaaltolähtösignaali 1 (TTL-taso) |
|
9 |
BOUT |
Neliöaaltolähtösignaali 2 (TTL-taso) |
|
10 |
TMP3 |
Platinavastuslämpömittari 3 |
|
11 |
TCOMA |
3 yhteistä platinavastusta |
|
12 |
TMP1 |
Platinavastus 1 |
|
13 |
TMP2 |
Platinavastus 2 |
|
14 |
15V |
virransyöttö |
|
15 |
15VGND |
15V maadoitus |
|
16 |
NC |
tyhjä |
|
17 |
GND |
5V, -5V maadoitus |
|
18 |
NC |
tyhjä |
|
19 |
5V |
virransyöttö |
|
20 |
-5V |
virransyöttö |
| kaksikymmentäyksi |
AOUT |
Neliöaaltolähtösignaali 1 (TTL-taso) |
| kaksikymmentäkaksi |
BOUT |
Neliöaaltolähtösignaali 2 (TTL-taso) |
| kaksikymmentäkolme |
GND |
5V, -5V maadoitus |
| kaksikymmentäneljä |
NC |
Hyrrä |
|
25 |
NC |
Hyrrä |
| Platinavastusten 1, 2 ja 3 mallit ovat Pt1000 | ||
Luotettavuus
MTBF: 10000h
Jatkuva työaika: Jatkuva työaika on vähintään 24 tuntia virran kytkemisen jälkeen.
Jatkuva työaika: Jatkuva työaika on vähintään 24 tuntia virran kytkemisen jälkeen.
Muoto ja mekaaninen käyttöliittymä
a ) Paino: ¤900g ±100g
b ) Muoto ja mekaaninen liitäntä: kuten kuvassa 1.
b ) Muoto ja mekaaninen liitäntä: kuten kuvassa 1.
