3 km silmälle turvallinen laseretäisyysmittari

3 km:n silmän turvaetäisyysmoduuli koostuu pääasiassa lasermoduulista, vastaanottoantennista, tunnistuskomponentista, laitteiston piirilevystä, päärakenteesta jne.

Suorituskykyparametri

selittävä huomautus:

1)Naton tavoitekoko2,3m × 2,3m, ihmiskohteen koko 0,5m × 1,7m, UAV-kohteen koko 0.3m × 0,3 m, heijastavuus 30 %; näkyvyys ≥25km, tyypillinen kohteen heijastuskyky ≥80 %.

asiakasliittymä

Sähköinen käyttöliittymä

Sähköliitäntävaatimukset ovat seuraavat:

A) Virtalähde: 4,5V ~ 16V;

b) Valmiustilan virrankulutus: enintään 0,6 W;

c) Keskimääräinen virrankulutus: pienempi tai yhtä suuri kuin 1,5 W@1 Hz;

d) Huipputehonkulutus: pienempi tai yhtä suuri kuin 7W@12V;

e) Liitäntämääritelmä: Liittimen malli: Jangtse-joen liitin: A1257WR-S-6P, virtalähteen ja tietoliikenneportin nastan määritelmä etäisyysmittarin päässä on esitetty taulukossa 1.

Virtalähteen ja tietoliikenneportin nastat etäisyysmittarille

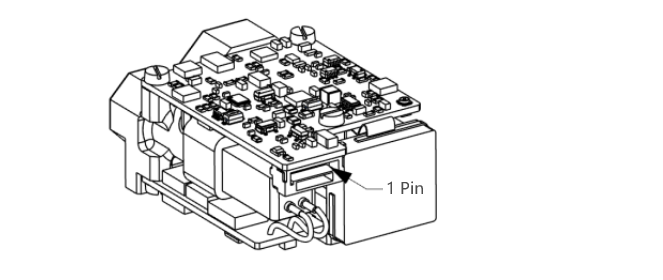

Pin 1 kaavio

mekaaninen käyttöliittymä

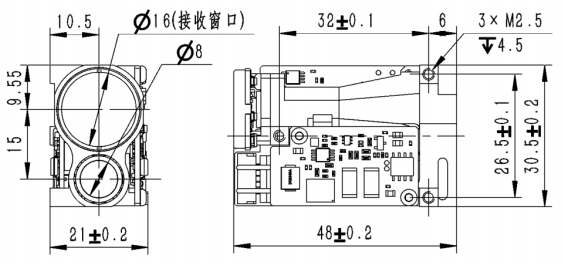

Mittausmoduulin ulkomitat ja käyttöliittymä on esitetty alla olevassa kuvassa.

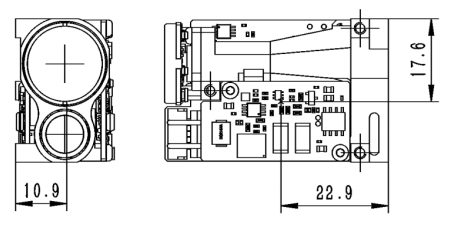

Massakeskiö näkyy alla

Kevyiden ikkunoiden käyttöehdotuksia

Materiaalin valinta

Kevyt ikkunamateriaali

Vaaleaksi ikkunamateriaaliksi on valittu optinen lasi H-K9L. H-K9L on yleisin väritön optinen lasi, joka soveltuu laseralueelle 300nm ~ 2100nm. Sillä on korkea kustannustehokkuus ja erinomaiset fyysiset ominaisuudet.

Käsittelyvaatimukset

Valoikkunan kiilakulmatoleranssin tulee olla mahdollisimman pieni. Suosittelemme, että kiilakulman toleranssi on pienempi tai yhtä suuri kuin 3′ (toleranssiluokka pienempi tai yhtä suuri kuin 7);

Valoikkunan optisen pinnan tulee olla mahdollisimman tasainen, ja suosittelemme ääriviivan aritmeettisen keskipoikkeaman (Ra) arvoa 0,012.

Käytä suosituksia

Kevyitä ikkunoiden pinnoitusehdotuksia

1535 nm:n laseretäisyysmittarin optinen ikkuna suositellaan päällystettäväksi heijastuksenestokalvolla 1525 nm - 1545 nm, jonka läpäisykyky on ≥99 %. Tuotteen käyttöympäristöstä riippuen optisen ikkunan ulkopinnalle voidaan valita muita suojakalvoja, kuten hydrofobinen kalvo tai kovakalvo. Muut indikaattorit viittaavat GJB2485-95:een, jonka läpäisykyky on ≥97 %.

Valoikkunan muoto- ja käyttöehdotukset

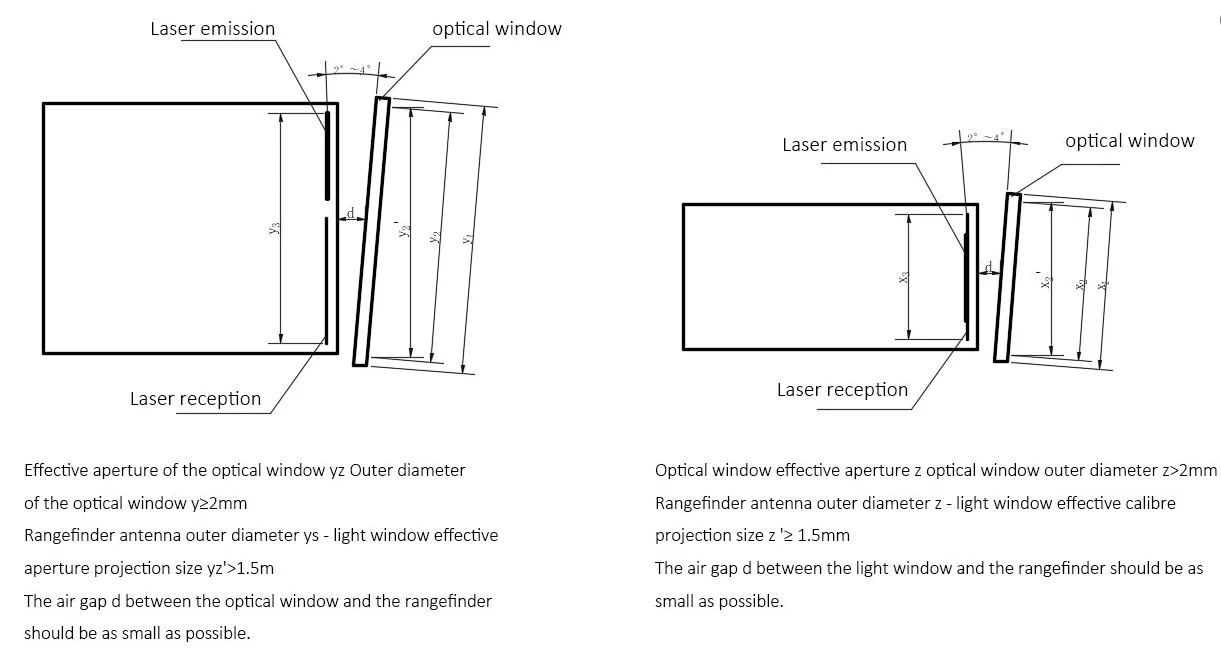

Optisen ikkunan tehollinen aukko vaihtelee tuotteesta riippuen. Sen ulkomittojen tulee varmistaa, että optisen ikkunan tehollinen aukko-ulkohalkaisija on ≥ 2 mm ja etäisyysmittarin antennin ulkohalkaisija - optisen ikkunan tehollisen aukon ulkohalkaisija on ≥ 1,5 mm. Kaaviokaavio on esitetty alla olevassa kuvassa. Koska optinen ikkuna absorboi laseria, on suositeltavaa, että itse optisen ikkunan paksuutta säädetään 2–4 mm:n sisällä sen ulkomittojen perusteella.

Koska valoikkunalla on korkea läpäisykyky, on suositeltavaa, että emissiooptisen akselin ja valoikkunan normaaliakselin välinen akselipoikkeama säädetään 2°-4°:n sisällä. Kaavamainen kaavio valoikkunan ja kahden piipun sijainnista on esitetty alla olevassa kuvassa. Samalla valoikkunan ja etäisyysmittarin välisen ilmavälin tulee olla mahdollisimman pieni.
