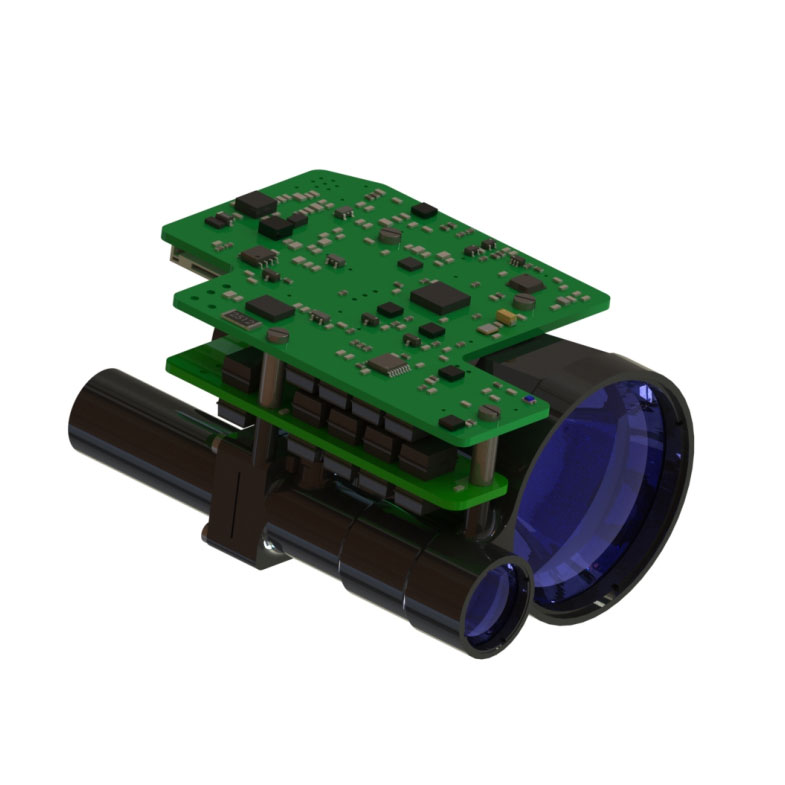

STA-D1013X 10 km Laser Rangefinder -moduuli hyväksyy Jiopticsin itsenäisesti kehittämän 1535Nm Erbium-lasilasermoduulin, jolla on alhaisen tehonkulutuksen, kompaktin rakenteen, suuren tarkkuuden, pitkän mittauksen etäisyyden ja ihmisen silmien turvallisuuden ominaisuudet.

Lähetä kysely

Tuotteen Kuvaus

Suurin mittausalue: Naton tavoite ≥10000 m; Tyypillinen tavoite ≥13000m
Aluetarkkuus ± 1m
Mittaustarkkuus ≥ 98%
Paino ≤165 g

10 km Laser Rangefinder -moduulin ominaisuudet

1. Integroitu rakennesuunnittelu, sokin ja tärinänkestävyys, korkea luotettavuus, vahva ympäristömuotoisuus;
2. 1535 nm pumpattu Q-kytketty Erbium-lasilaser Integroitu rakenteen suunnittelu ja loppupään monipisteen tiivistymistila, voimakas rajoitusten vastainen kyky, kestävä, pitkä työikä ja ihmisen silmäturvallisuus;
3. Piirin sisäinen rajapinta on kaikki hitsattu johdin suora liitäntäprosessi, kiinteä ja luotettava, mikä voi välttää oikosulun tai huonon kosketuksen, jonka aiheuttavat löysän liittimen, hapettumisen ja vesihöyryn, ja parantaa tuotteiden luotettavuutta ja käyttöikää.

STA-D1013X Laser Rangefinder -moduulin tuotteen suorituskykyindeksi

Esine	Indeksi
Malli	STA-D1013X
Käyttöaallonpituus	1535 nm ± 10 nm
Etäisyys	50m-13000m
	13000m	Tyypillinen suuri kohde, näkyvyys ≥ 25 km
	10000m	Näkyvyys ≥ 25 km, tavoite 0,3 heijastavuus 2,3 m × 2,3 miljoonan ajoneuvon kohdalla
Kosteus	≤ 60%
Etäisyystarkkuus	± 1m
Tarkkuusaste	≥98%
Etäisyysresoluutio	≤50 miljoonaa
Erilainen kulma	≤0,3 mrad
Etäisyystaajuus	Kerran, 1 Hz, 5Hz, 10Hz
Koko	≤89 mm × 62,5 mm × 46 mm
Jännite	10 V ～ 14V
Työvoimankulutus	Keskimääräinen virrankulutus: ≤ 5W
Valmiustilan virrankulutus	≤1,5 W
Työlämpötila	-40 ℃～+60 ℃
Säilytyslämpötila	-55 ℃～+70 ℃
Paino	≤165 g

STA-D1013X Rangefinder -moduulin rakenteen asennusrajapinta

STA-D1013X-mittausanturin tuotetoiminto

● Laser -toiminto;
● Itsensä havaitsemistoiminto;
● Ensimmäinen ja viimeinen kohdevalintatoiminto;
● Range -porttitoiminto;
● Aseta automaattinen etäisyysvälitoiminto;
● Kerää laserpäästöaikoja;
● Polaarisuuden käänteissuojaus.

Sähkörajapinta

Sähkörajapinnan vaatimukset ovat seuraavat:
● Virtalähteen jännite: 10 V ~ 14 V;
● Keskimääräinen virrankulutus: ≤5W;
● Valmiiden virrankulutus: ≤1,5 W;
● Ristikoe ylemmän tietokoneen pään ja etäisyyden päätyjen A1257H-10p-liittimen välillä toteutetaan A1257H-10p-liittimen kautta. Etäisyyden etsimisen pääteho ja viestintäportin PIN -määritelmät esitetään seuraavassa taulukossa.

PIN -määritelmä virtalähde- ja viestintäportti Rangefinder Endissä

Pinanumero	Määrä	Siirtosuunta	Muistiinpanot
P-1	Hölynpöly	-	Viestinnän maadoitus
P-2	RS422_RX_N	I	Etäisyysmittarin vastaanotin -
P-3	RS422_RX_P	I	Etäisyysmittarin vastaanotin +
P-4	RS422_TX_N	O	Sijoittaa Finder -lähetystoiminnan harjoittaja -
P-5	RS422_TX_P	O	Rangefinder Broadcaster +
P-6	NC	-	valmiustila
P-7	NC	-	valmiustila
P-8	NC	-	valmiustila
P-9	P-	-	Virtalähde, maa
P-10	P+	-	Virtalähde, 10 V ~ 14 V
