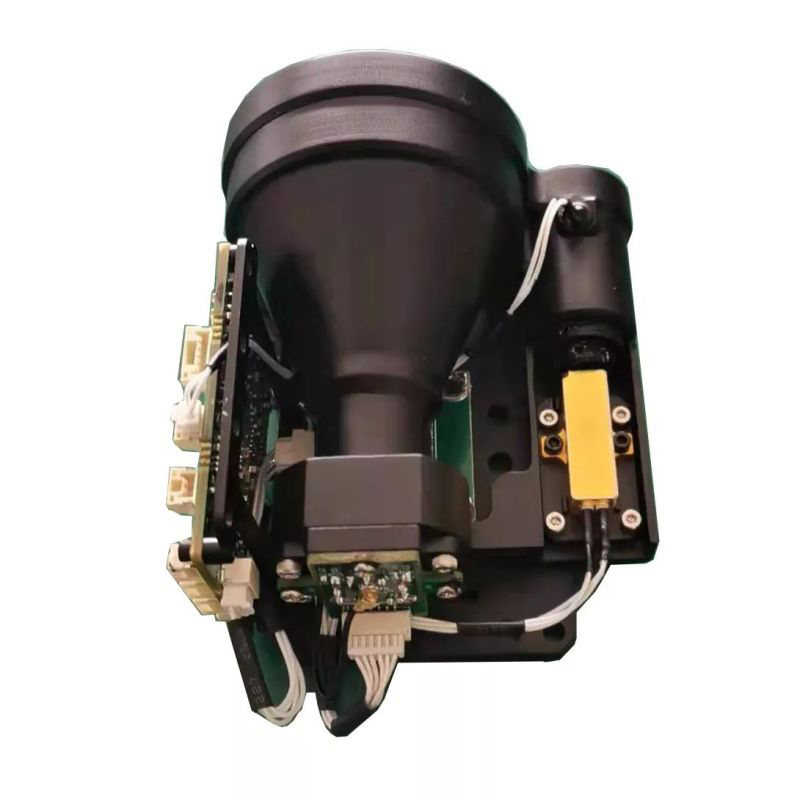

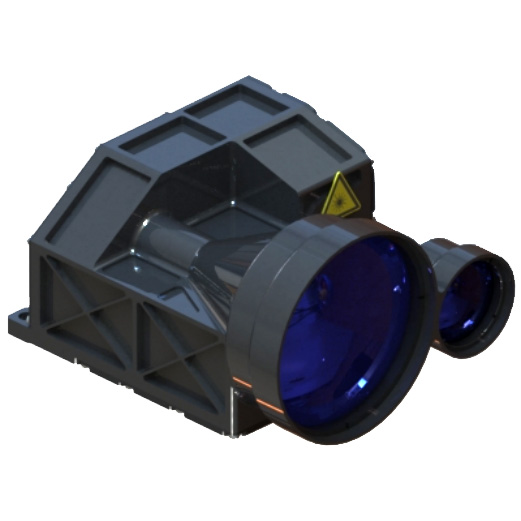

15000 m etäisyysmittarin moduuli

STA-D1520Y 15000M Rangefinder -moduuli hyväksyy Jiopticsin itsenäisesti kehittämän 1535Nm Erbium-lasilasermoduulin, jolla on alhaisen voimankulutuksen, kompaktin rakenteen, korkean tarkkuuden, pitkän mittausetäisyyden ja ihmisen silmäturvallisuuden ominaisuudet.

Malli:STA-D1520Y STA-M1215X

Lähetä kysely

Tuotteen Kuvaus

Sta-D1520y hyväksyy Jiopticsin itsenäisesti kehittämän 1535Nm Erbium-lasilasermoduulin, jolla on alhaisen tehonkulutuksen, kompakti rakenne, korkea tarkkuus, pitkä mitta- ja ihmisen silmäturvallisuus.

Suurin mittausalue: 15000 m (ajoneuvo) 20000 m (seinä)
Aluetarkkuus ± 1,5 metriä
Mittaustarkkuus ≥ 98%
Paino ≤600 g

15000 m etäisyysmittarin moduulin ominaisuudet

1. Koko koneen rakenteen, shokin ja tärinän integroitu suunnittelu, piiri ottaa osakkeen tiivistymisen suunnittelun, tehoneristyssuunnittelun, voimakkaan sähkömagneettisen yhteensopivuuden, korkean luotettavuuden ja voimakkaan ympäristön sopeutumiskyvyn;
2. Kevyt polku on täysin suljettu, pölynpitävä, vedenpitävä höyryn suunnittelu, koko erittäin puhdas ympäristötuotannon prosessi, voidaan soveltaa monimutkaiseen ympäristöön, alhaiset asennusympäristön vaatimukset, vahva sopeutumiskyky;
3. Piirin sisäiset rajapinnat kaikki omaksuvat hitsauslangan suoran kytkentäprosessin, joka on kiinteä ja luotettava, mikä voi välttää liitännän löysäämisen, hapettumisen ja vesihöyryn aiheuttaman oikosulun tai huonon kosketuksen ja parantaa tuotteen luotettavuutta ja elämää.

Tuotteen suorituskykyindeksi

Esine	Indeksi
Malli	STA-D1520Y
Käyttöaallonpituus	1535 nm ± 10 nm
Etäisyys	120m-20000m
Etäisyys	20000m	Suuri kohde, näkyvyys ≥ 25 km
	15000m	Näkyvyys ≥ 25 km, tavoite 0,3 heijastavuus 2,3 m × 4,6 miljoonan ajoneuvon kohdalla
Kosteus	≤ 80%
Etäisyystarkkuus	± 3M
Tarkkuusaste	≥98%
Etäisyysresoluutio	≤50 miljoonaa
Erilainen kulma	≤0,5 mrad
Etäisyystaajuus	Kerran, 1 Hz
Koko	≤144 mm × 108 mm × 75 mm
Jännite	18 V ～ 36V
Työvoimankulutus	Keskimääräinen virrankulutus: ≤ 6W
Valmiustilan virrankulutus	2,5 W
Työlämpötila	-40 ℃～+60 ℃
Säilytyslämpötila	-55 ℃～+70 ℃
Paino	≤600 g

Rakenteen asennusrajapinta

Tuotteen kohokohdat

● Kevyt ja vain 160 g
● Tehokas mitta 14 km
● kestää ankarimpia asemakkeita jopa 1600 g
● Erittäin pieni virrankulutus
● Korkea mittaustarkkuus 1 m
● Leveä toimintalämpötila -alue välillä -40 ° C - +65 ° C

Sovellukset

● Aseen asennetut laitteet
● KÄSIJÄT
● Havainto- ja valvontajärjestelmät
● Anturiviitit UAV: lle ja UGV: lle

Tuotteen suorituskykyindeksi

Suorituskyky
Enimmäisalue	15000m
Etäisyyssuorituskyky säteen täyttökohteen kohdalla Heijastavuus: 60%, tarkkailijan näkyvyys 25 km	14000m
Etäisyyssuorituskyky 2,3 × 2,3 metrin kohteen kokoa Heijastavuus: 30%, tarkkailijan näkyvyys 25 km	12000m
Etäisyyssuorituskyky 1 × 1 M kohdekoko Heijastavuus: 10%, tarkkailijan näkyvyys 25 km	10000m
Vähimmäisalue	20m
Etäisyystarkkuus	± 1m
Toistoaste	1-10Hz
Useita kohteen havaitsemista	3 tavoitetta
Aallonpituus	1535 nm
Ero	0,3MRAD
Silmien turvallisuus IEC 60825-1	Laserluokka 1
Ympäristöominaisuudet
Käyttölämpötila -alue	-40 ℃ ~+65 ℃
Säilytyslämpötila -alue	-50 ℃ ~+75 ℃
Shokki (puoli sini) 0,6 ms: ssä x-, y- ja z-suunnassa	1000 g
Fyysiset ominaisuudet
Paino	≤160 g
Mitat (pituus/leveys/korkeus)	≤87,3 mm76mm58,8 mm
Rajapinnat
Viestintärajapinta	UART (3,3 V LVCMOS -tasot) RS422
Virtalähde	4,5 V ~ 12 V
