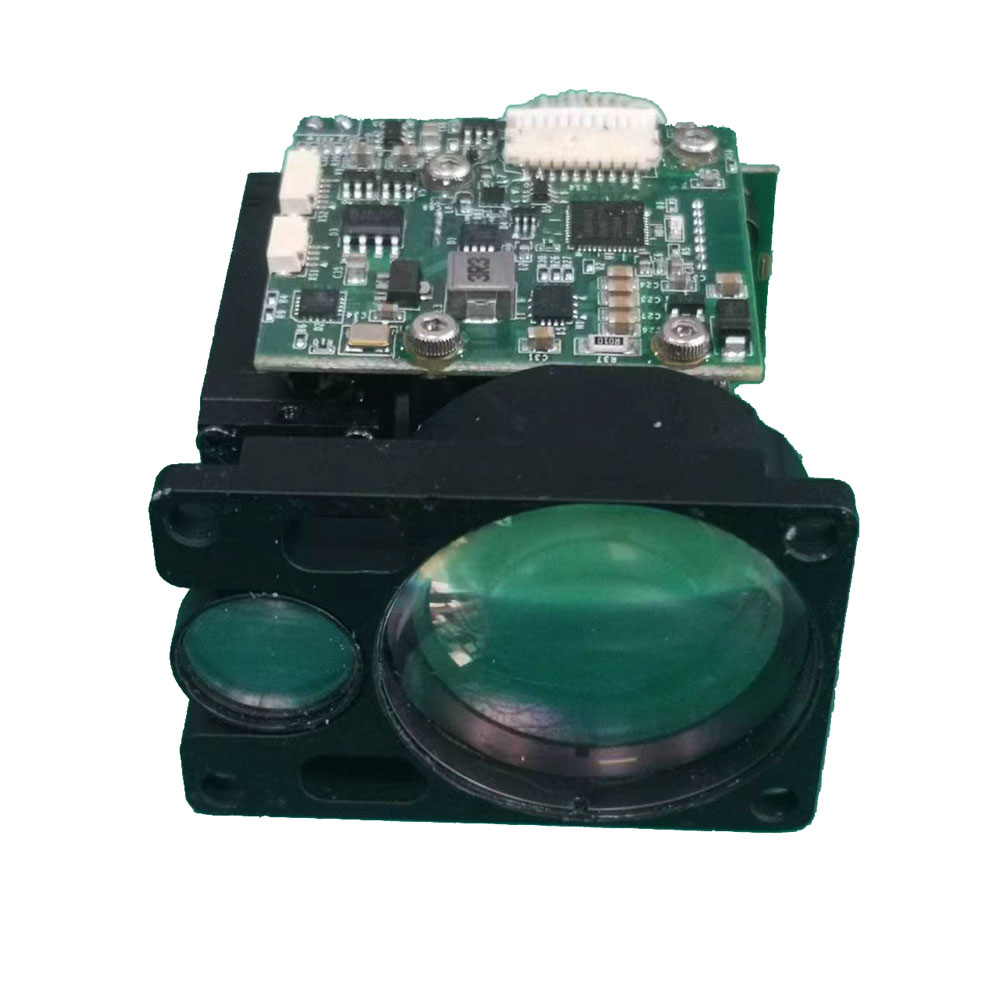

1535nm 16 km Laser Rangefinder -moduuli

Jioptics 1535nm STA0816 1535NM 16 km Laser -etäisyysmoduuli on erityisesti suunniteltu OEM -integrointiin ja se voi tarjota tarkan mittauksen palontorjuntajärjestelmille, lentokoneille/UAV: lle, säiliölle/UGA: lle, aluksille, rajavalvontajärjestelmille ja muille sovelluksille.
Enimmäisalue ≥ 16000 metriä
Alue 2,3 × 2,3 metrin kohteen koko ≥8000 metriä
Etäisyyden mittaustarkkuus ± 1m
Mittaustarkkuus ≥ 98%
Paino ≤ 89,5 g

Malli:STA0816

Lähetä kysely

Tuotteen Kuvaus

Laser Rangefinder on eräänlainen tarkkuusetäisyyden anturin instrumentti, joka vastaanottaa optisen järjestelmän laserpäästöoptisen järjestelmän laserlähettimen laservastaanottimen tehon ja ohjaimen ja kuoren (kuten kuvassa 1), asennettu maa- tai ajoneuvoalustaan asennettu ja ajoneuvon näkymäjärjestelmän kanssa asennettu, haku- ja seuranta -alustan haku kohteeseen, kohteeseen. Lukitse ja tulostele maaliin etsimän lippusignaalin ja käynnistä sitten etäisyystiedot lähtörajapinnan kautta, ylemmälle tietokoneelle

Laser -etäisyysmittarin pääpiirteet ovat: havaitsemisetäisyys, pitkä tilavuus, pieni paino ja valon vasteaika nopea havaitseminen ja korkea tarkkuus voivat havaita useita kohteita, ja lähtötavoitetiedot voidaan sulauttaa taistelukentän viestintäverkkoon.

Tärkeimmät suorituskyky- ja tekniset parametrit

Laser -aallonpituus	1,535 μm
Valmiustila	0,065A @6V
Käyttöjännite	3,3 V ~ 12 V
Väärä hälytysnopeus	≤1%
Melkein testiprosentti	98%
Vähimmäiskoe -alue	30m
Kattava	8 km (2,3x2,3 m auto), suuri 16 km: n kohde;
Tarkkuus	± 1m
Työtiheys	1 Hz, 5 Hz, hätä 10 Hz;
Erilainen kulma	≤0,4 mrad
Ensimmäisen ja viimeisen kohteen valinta
Lähtörajapinta	RS422
Säilytys-	12 vuoden säilytysikä
Ympäristön soveltuvuus
2Kämpyrälämpötila	-40 ° C ~+ 55 ° C
Säilytyslämpötila	-50 ° C ~ + 70 ° C

Rajapintatila

Laser-etäisyyden ulkoinen rajapinta hyväksyy ulkoisen pistorasian, ulkoisen virran rajapinnan ja ulkoisen pistorasian tiedonsiirtotoiminnon kanssa 8.25 mm: n etäisyyden 8-ytimen pistorasia. Erityiset nastat esitetään seuraavassa taulukossa:

nasta	Määritelmä	Funktio	Kapellimestari	Huomautukset
1	T+	Viestintäsignaali	punainen	Kytketty PC RX+: een
2	T--	Viestintäsignaali	musta	Kytketty PC RX-
3	R-	Viestintäsignaali	keltainen	Kytketty PC-TX-
4	R+	Viestintäsignaali	vihreä	Kytketty PC TX+: een
5	Hölynpöly	Viestintäpaikka	sininen
6	Hölynpöly	Virtalähde	valkoinen
7	+8 V/1a	Virtalähde	oranssi	Kietoutua toisiinsa
8	+8 V/1a	Virtalähde	ruskea	Kietoutua toisiinsa

Etäisyysmittarin moduulin koko

Sovellusskenaario

Jioptics 1535nm 16 km Laser -etäisyysmittarin moduuleja käytetään laajasti sotilaallisissa tai siviilikohtauksissa (miehittämättömät ilma -ajoneuvot, fotoelektriset palot, lämpökuvauslaitteet jne.). Haastavimmassa ympäristössä korkean suorituskyvyn ja korkean luotettavuuden avulla on tärkeä rooli. Tuote voi saada tuotteesi ylittämään sen limit.
