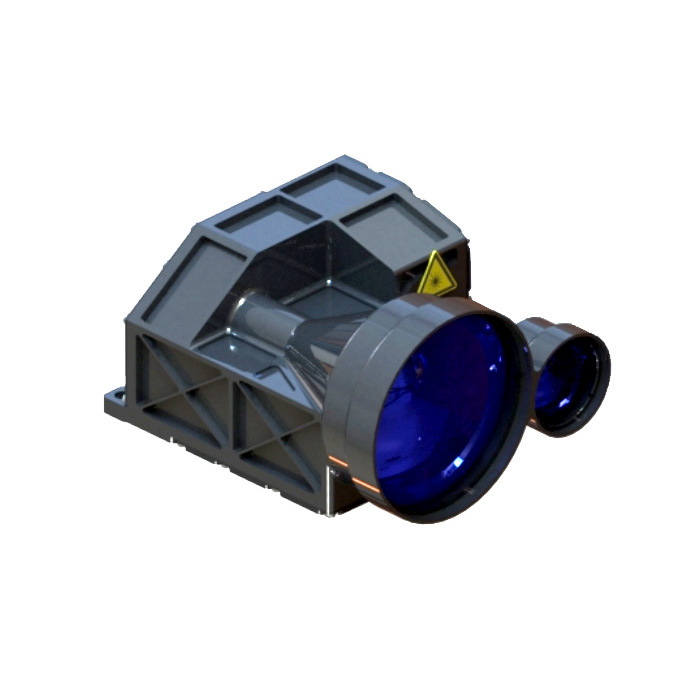

20 km etäisyysmittarin moduuli

STA-D2025Y 20 km etäisyysmittarin moduuli hyväksyy Jiopticsin itsenäisesti kehittämän 1535Nm Erbium-lasilasermoduulin, jolla on pienen voimankulutuksen, kompakti rakenne, korkea tarkkuus, pitkä mitta- ja ihmisen silmäturvallisuus.

Lähetä kysely

Tuotteen Kuvaus

Suurin mittausalue: 20000 m (ajoneuvo) 23000 m (valkoinen rakennus) 25000 (tyypillinen kohde)
Aluetarkkuus ± 3M
Mittaustarkkuus ≥ 98%
Paino ≤640 g

20 km etäisyysmittarin moduulin ominaisuudet

1. Koko rakenteen, iskun ja värähtelynkestävyyden integroitu muotoilu, piiri ottaa osakkeen tiivistymisen suunnittelun, tehoneristyssuunnittelun, voimakkaan sähkömagneettisen yhteensopivuuden, korkean luotettavuuden ja voimakkaan ympäristön sopeutumiskyvyn;
2.valo on täysin suljettu, pölynpitävä ja vedenpitävä höyrysuunnittelu, koko erittäin puhdas ympäristötuotanto, voidaan soveltaa monimutkaiseen ympäristöön, alhaiset asennusympäristön vaatimukset, vahva sopeutumiskyky;
3.Piirin sisäinen rajapinta hyväksyy hitsauslangan suoran kytkentäprosessin, joka on kiinteä ja luotettava, mikä voi välttää liitännän löysämisen, hapettumisen ja vesihöyryn aiheuttaman oikosulun tai huonon kosketuksen ja parantaa tuotteen luotettavuutta ja käyttöikää.

STA-D2025X Laser Rangefinder -moduulin tuotteen suorituskykyindeksi

Esine	Indeksi
Malli	STA-D2025Y
Käyttöaallonpituus	1535 nm ± 10 nm
Etäisyys	300m-25000m
Etäisyys	25000m	Tyypillinen tavoite, näkyvyys ≥ 25 km
	23000m	Suuri kohde, näkyvyys ≥ 25 km
	20000m	Näkyvyys ≥ 25 km, tavoite 0,3 heijastavuus 2,3 m × 4,6 miljoonan ajoneuvon kohdalla
Viestintärajapinta	RS422
Kosteus	≤ 80%
Etäisyystarkkuus	± 3M
Tarkkuusaste	≥98%
Etäisyysresoluutio	≤50 miljoonaa
Erilainen kulma	≤0,5 mrad
Etäisyystaajuus	1 Aika, 1 Hz, 5Hz
Koko	≤144 mm × 108 mm × 75 mm
Jännite	22V ～ 34V
Työvoimankulutus	Keskimääräinen virrankulutus: ≤ 10W
Valmiustilan virrankulutus	≤3w
Työlämpötila	-40 ℃～+60 ℃
Säilytyslämpötila	-55 ℃～+70 ℃
Paino	≤640 g
