3 km: n etäisyysmoduuli

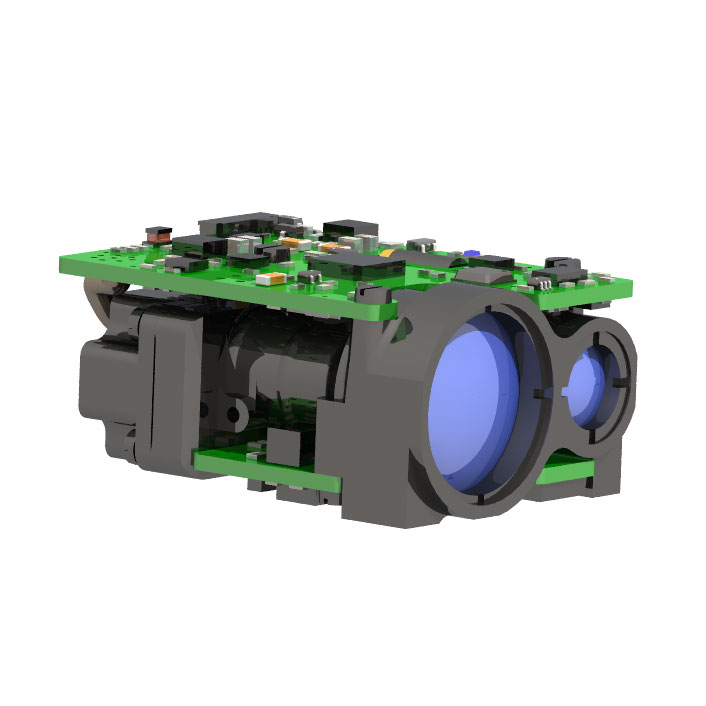

STA-D0306X 3 km: n etäisyysmoduuli hyväksyy Jiopticsin itsenäisesti kehittämän 1535 nm: n silmä-turvallisen Erbium-lasilasermoduulin, jolla on alhaisen tehonkulutuksen, pienen koon, suuren tarkkuuden ja silmäturvallisuuden ominaisuudet.

Lähetä kysely

Tuotteen Kuvaus

Suurin mittausalue: 3000m (2,3x2,3 m ajoneuvo) 6000 m (tyypillinen suuri kohde)
Aluetarkkuus ± 1m
Mittaustarkkuus ≥ 98%
Paino ≤ 58 g

3 km: n etäisyysmoduulin ominaisuudet

1. Omaksua itse kehittämä 1535 nm Erbium-lasilaser, integroitu rakennesuunnittelu ja monipisteen tiivistyksen asennusmenetelmä etupäässä, voimakas väärinkäytön vastainen kyky, korkea kestävyys, pitkä työikä ja silmäturvallisuus;
2. Pieni näkökenttä, ei -lämmön vastaanottava optinen suunnittelutekniikka, jolla on hyvä valon kohinan tukahduttamiskyky ja laaja lämpötilan suorituskyky.
3. Piirin sisäinen rajapinta hyväksyy hitsauslangan suoran kytkentäprosessin, joka on kiinteä ja luotettava, ja voi välttää oikosulkuja tai huonoa kosketusta, jonka aiheuttavat löysät liittimet, hapettumisen ja vesihöyryn, parantaen tuotteiden luotettavuutta ja käyttöiän.

3 km: n etäisyysmoduulin suorituskykyindeksi

Esine	Indeksi
Malli	STA-D0306X
Käyttöaallonpituus	1535 nm ± 10 nm
Etäisyys	15-6000m
Etäisyys	6000m	Tyypillinen suuri kohde, näkyvyys ≥ 16 km
	3000m	Näkyvyys ≥ 8 km, tavoite, jossa on 0,3 heijastavuus 2,3 m × 2,3 miljoonan ajoneuvon kohdalla
Viestintärajapinta	RS422/TTL
Kosteus	≤ 60%
Etäisyystarkkuus	± 1m
Tarkkuusaste	≥98%
Erilainen kulma	≤0,5 mrad
Etäisyystaajuus	1 Aika, 1 Hz, 5Hz, 10Hz
Koko	≤50 mm × 36,5 mm × 24 mm
Jännite	4,8 V ～ 8,5 V / 10 V ～ 14V （2 Asetukset 1）
Työvoimankulutus	Keskimääräinen virrankulutus: ≤ 2W
Valmiustilan virrankulutus	≤0,5 W
Työlämpötila	-40 ℃～+60 ℃
Säilytyslämpötila	-55 ℃～+70 ℃
Paino	≤58 g

Rakenteen asennusrajapinta

3 km: n etäisyysmoduulitoiminto

● Laser -toiminto;
● Power päällä ja lämpötilan keräystoiminto;
● Etäisyysporttitoiminto;
● Ensimmäinen ja viimeinen tavoite -toiminto;
● Itsensä tarkistaminen;

Sähkörajapinta

Ristikonserkkien ja DF52-10p-0,8C-liitäntä DF5-10P-0,8C-liitäntä on ristiriidassa testi DF52-10S-0,8H-liittimen kautta. Eriltrakturin pään virtalähde- ja viestintäportin PIN -määritelmä on esitetty seuraavassa taulukossa (vastaanottaminen ja lähettäminen etäisyysmittariin), ja liittimen liitäntätapin 1 sijainti on esitetty alla olevassa kuvassa.

PIN -määritelmä virtalähde- ja viestintäportti Rangefinder Endissä

Nasta	Merkitä	Sähköominaisuuksien määritelmä	Muistiinpanot
P-1	Vin+	Tuloksen virtalähteen positiivinen napa	LRF -virtalähde
P-2	Vin-	Syöttövoima negatiivinen napa
P-3	Com	Syöttövoima negatiivinen napa
P-4	Com	Syöttövoima negatiivinen napa
P-5	RS422_TXD+	Signaalin lähtöportti	Etäisyyshaku ylemmälle tietokoneelle
P-6	RS422_TXD-	Signaalin lähtöportti	Etäisyyshaku ylemmälle tietokoneelle
P-7	RS422_TXD-	Signaalituloportti	Ylempi tietokone Rangefinderiin
P-8	RS422_TXD+	Signaalituloportti	Ylempi tietokone Rangefinderiin
P-9	Ttl_rxd	Signaalituloportti	3,3 V TTL
P-10	Ttl_txd	Signaalin lähtöportti	3,3 V TTL
