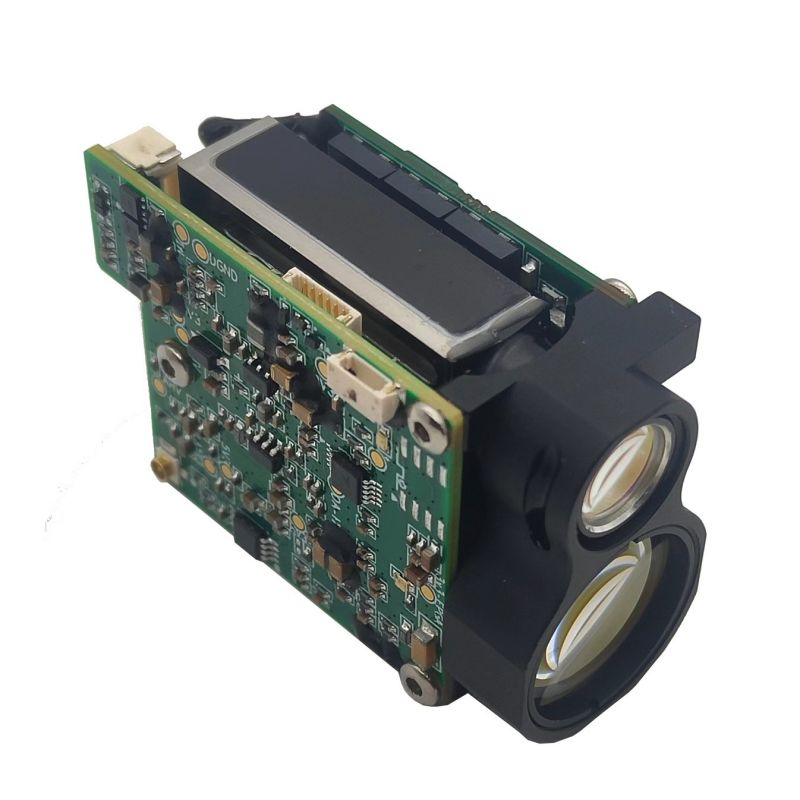

3 km etäisyysmittarin moduuli

Tätä 3 km: n etäisyysmittarin moduulia käyttää valonlähteenä 1535 nm erbiumlasilaseria, jolla on pienen tilavuuden, korkean integraation, kevyt, mittausetäisyys, voimakkaan sumujen lävistyskyvyn jne. Ominaisuudet, jotka voidaan käyttää ankarassa ympäristössä, joka sopii liikkuvalle kädessä pidettävälle laitteelle, UAV: lle, VGA: lle ja muulle järjestelmän integraatiolle.

Lähetä kysely

Tuotteen Kuvaus

Ammattivalmistajana haluamme tarjota sinulle 3 km: n etäisyysmittarin moduulin. Ja tarjoamme sinulle myynnin jälkeisen palvelun ja oikea-aikaisen toimituksen.

suorituskykyparametri

Määrä	Projektinimi	Suorituskykyindeksi
1	Ihmisten silmien turvallisuustaso	Luokka 1/1m
2	laser -aallonpituus	1535 ± 5nm
3	Laser -divergenssikulma	0,6 Mrad
4	Saada kaliiperia	Φ16,5 mm
5	Vastaanota näkökenttäkulmat	~ 4,9 mrad / 0,3 °
6	Enimmäisalue	Tyypillinen kohde	7000m
	Etäisyysmittaus (30% heijastavuus, 8 km näkyvyys)	rakentaminen	≥4000 m ；
		Ajoneuvo (2,3 × 2,3 m)	≥3000 m ；
		Henkilö (1,7 × 0,5 m)	≥2000 m ；
		UV (0,3 × 0,2 m) 1	≥1000 m ；
7	Vähimmäisalue	20m
8	etäisyystarkkuus	± 1m
9	mittaustaajuus	1 ~ 10Hz
10	etäisyysresoluutio	≤20m
11	kulman tarkkuus	≤1 miljoonaa
12	Tarkkuusaste	≥98%
13	Väärä hälytysnopeus	≤1%
14	Monitasoinen havaitseminen	3 (enimmäismäärä)
15	tietorajapinta	UART （TTL_3.3V）
16	huoltojännite	DC 4,5 ~ 16 tuumaa
17	Valmiustilan virrankulutus	≤1MW
18	Keskimääräinen virrankulutus	≤2,5w@10Hz
19	Huipputehonkulutus	≤7W@12V
20	paino	32 ± 1 g
21	Mitat (LWH)	48 × 30,5 × 21 mm
22	työlämpötila	-40 ~ +70 ℃
23	säilytyslämpötila	-55 ~ +75 ℃
24	riisua	1600 g ， 1ms
25	väristyä	5 ~ 50 ~ 5Hz, 1 x taajuusalue / min, 2,5 g
26	Lämpötila	+70 ℃、 -50 ℃
27	luotettavuus	Mtbf ≥1500h
28	funktio	Ensimmäinen ja viimeinen kohde / useita kohde- / etäisyyspäästö / ulkoinen tehonohjaus / laserkumulatiivinen luku
29	reaktioaika	≤950 ms ；

5 käyttöliittymää

5.1 Sähkörajapinta
Käyttäjän sähköinen käyttöliittymä: UART (TTL_3.3V)
Liitäntämalli: Changjiang-liitin: A1257WR-S-6P, erityinen määritelmä on esitetty seuraavassa taulukossa:

nasta	määritelmä	selittää
1	Voima on	Virtalähde, 4,5 ~ 16 V
2	Tehonegatiivinen	Virtalähde, maa
3	Power_on	Moduulin virtakytkin, TTL_3.3V -taso; Moduuli auki (> 2,7 V) ja moduuli suljettu (<0,3 V);
4	Uart_tx	Sarjaportin lähetin, TTL_3.3V -taso
5	Uart_rx	Sarjaportti vastaanottava pää, TTL_3.3V -tasolla
6	Hölynpöly	Naru
