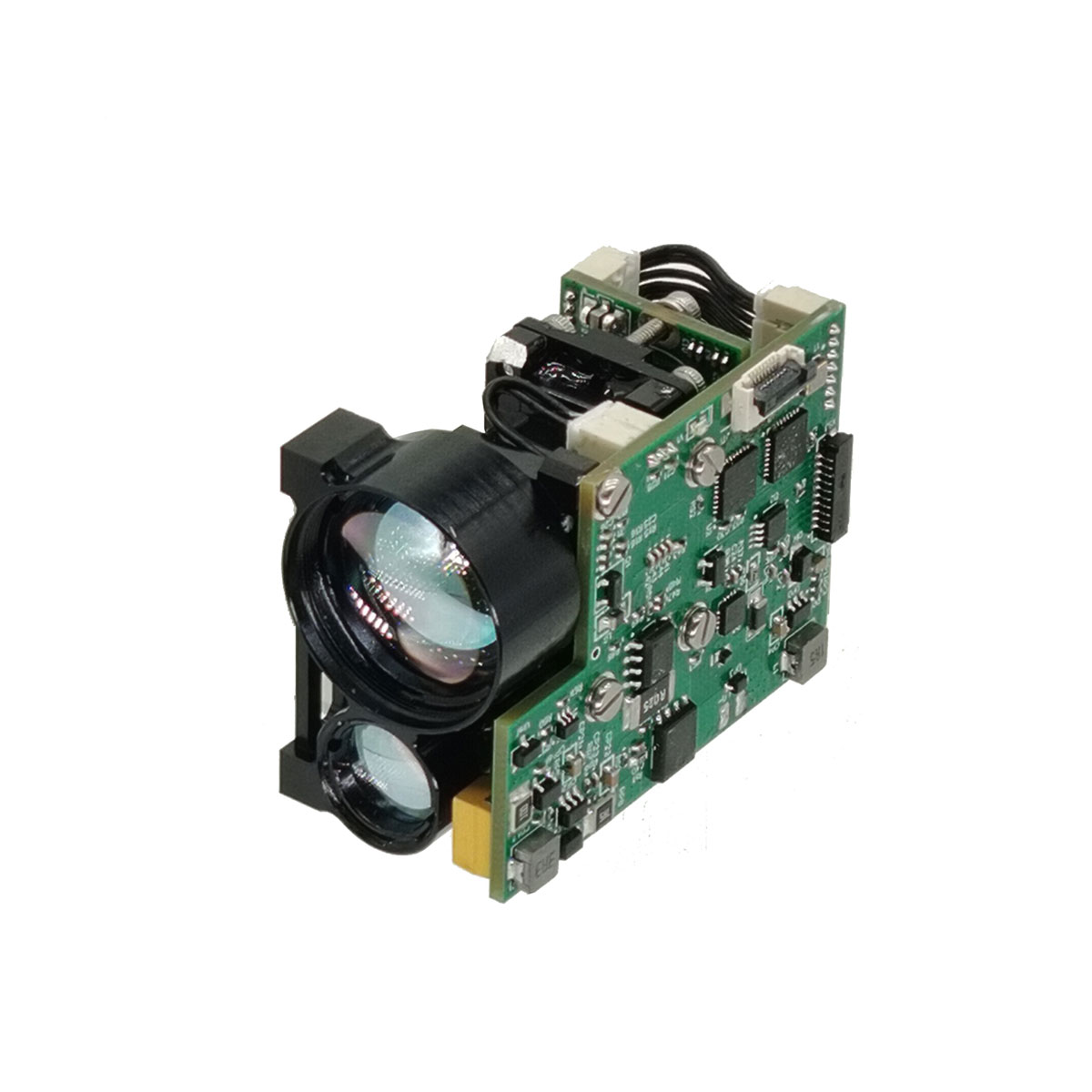

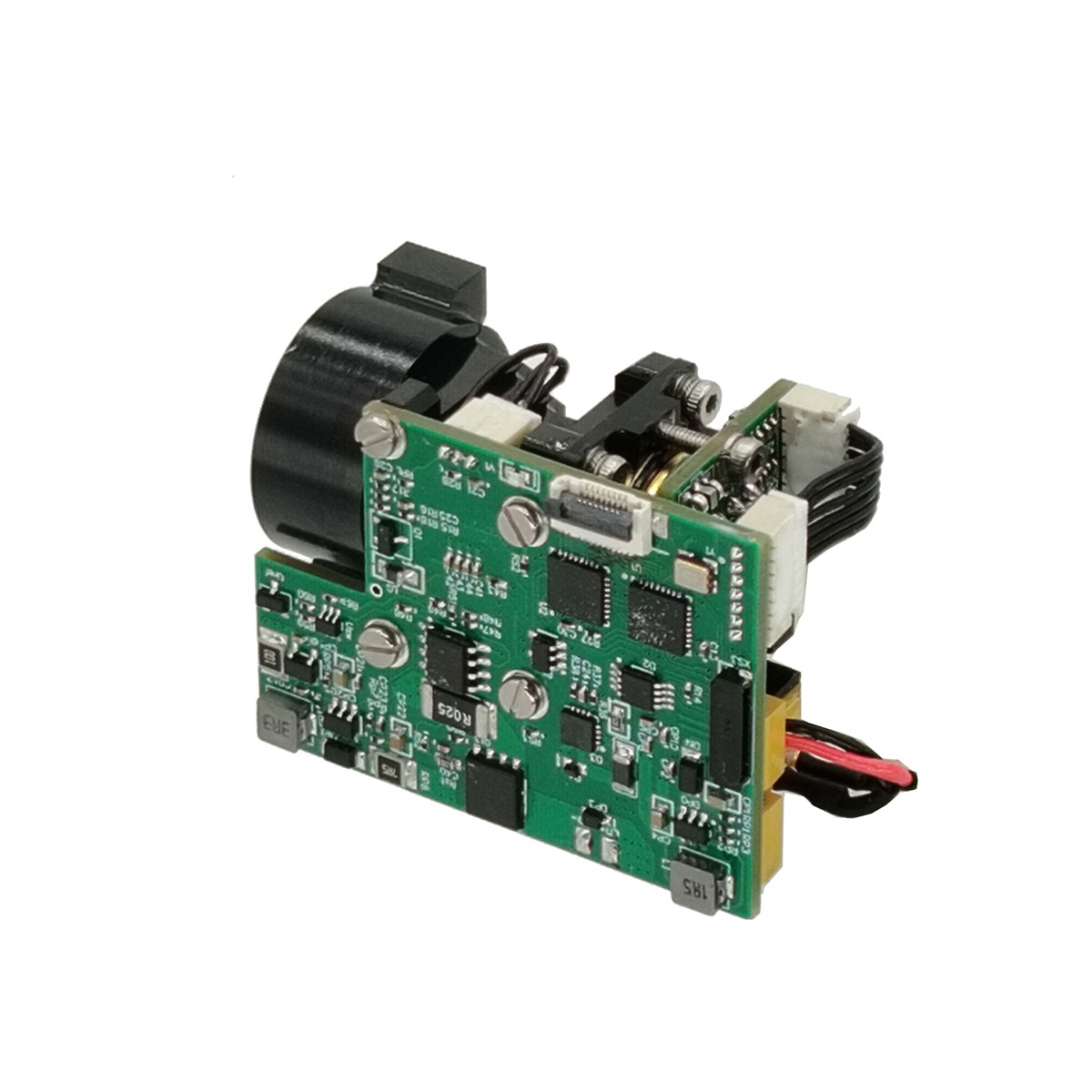

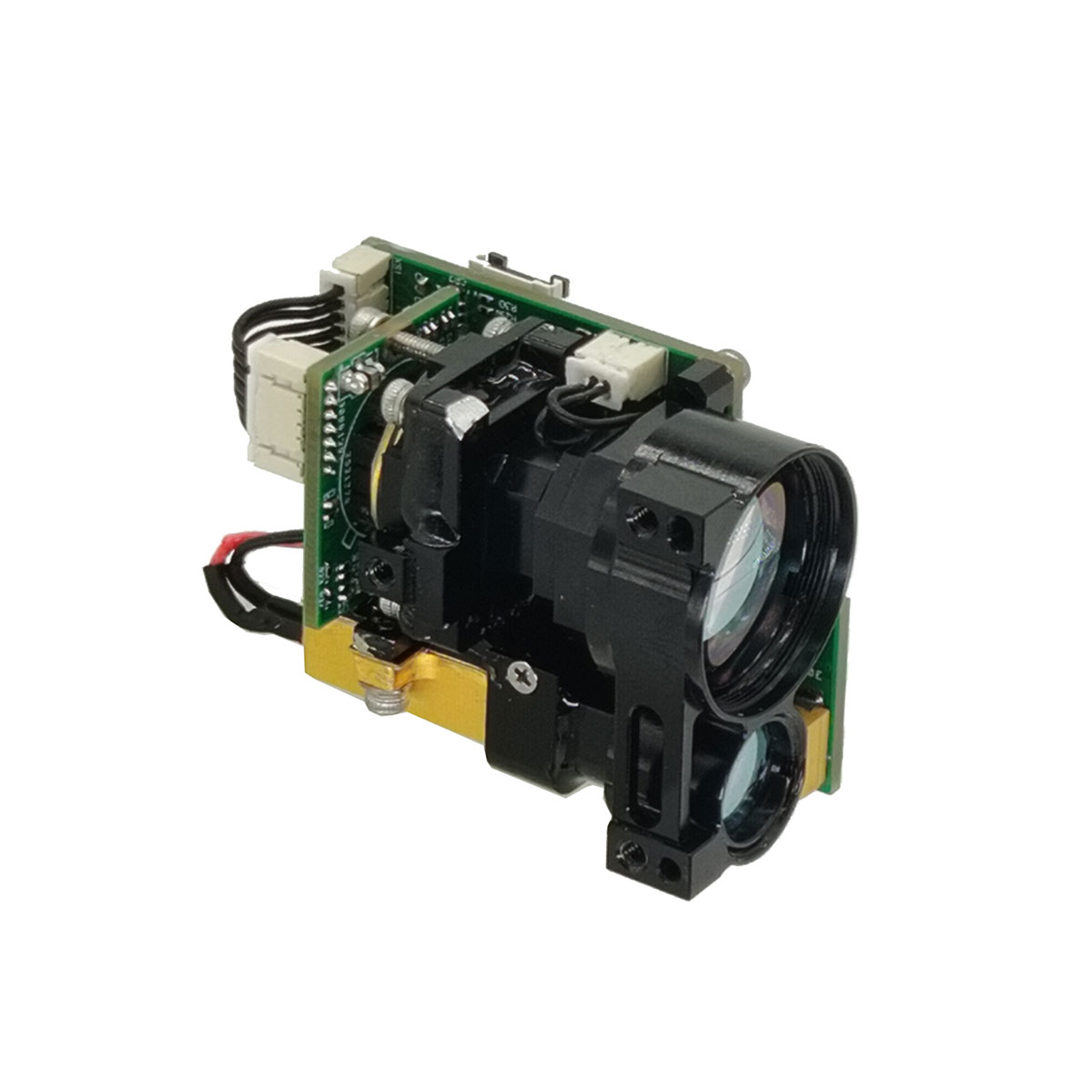

4 km Laser Rangefinder -moduuli UAV POD: lle
STA-H0407X 4km Laser Rangefinder -moduuli UAV POD: lle omaksuu itse kehittämää 1535Nm Erbium-lasilaserikomponenttia, jolla on pitkän kantaman, pienen virrankulutuksen, pienen koon ja ihmisen silmien turvallisuuden ominaisuudet.
Malli:STA-H0407X
Lähetä kysely
Tuotteen Kuvaus
Alueen suorituskyky: 4000m (2,3x2,3 metriä), 7000m (enimmäisalue)
Aluetarkkuus ± 1m
Mittaustarkkuus ≥ 98%
Paino ≤ 57 g
Aluetarkkuus ± 1m
Mittaustarkkuus ≥ 98%
Paino ≤ 57 g
4 km Laser Rangefinder -moduuli UAV POD: n teknisille ominaisuuksille
1. Integroitu konfigurointisuunnittelu ja etupinnan monikohtainen tiivistysasennus, voimakas imbalaation vastainen kyky, suuri kestävyys, pitkä työikä, silmäturvallisuus;
2. Käyttämällä ei-lämpöä vastaanottavana optisen suunnittelutekniikan, jolla on hyvä optinen melunvaimennuskyky, lähellä etäisyyttä ja korkeaa ja matalan lämpötilan optista suorituskykyä;
3. Piirin sisäinen rajapinta hyväksyy hitsauslangan suoran liitäntäprosessin, joka on kiinteä ja luotettava, mikä voi välttää liitännän löysäämisen, hapettumisen ja vesihöyryn aiheuttaman oikosulun tai huonon kosketuksen ja parantaa tuotteen luotettavuutta ja elämää.
2. Käyttämällä ei-lämpöä vastaanottavana optisen suunnittelutekniikan, jolla on hyvä optinen melunvaimennuskyky, lähellä etäisyyttä ja korkeaa ja matalan lämpötilan optista suorituskykyä;
3. Piirin sisäinen rajapinta hyväksyy hitsauslangan suoran liitäntäprosessin, joka on kiinteä ja luotettava, mikä voi välttää liitännän löysäämisen, hapettumisen ja vesihöyryn aiheuttaman oikosulun tai huonon kosketuksen ja parantaa tuotteen luotettavuutta ja elämää.
Tuotteen suorituskykyindeksi
| Esine | Indeksi | |
| Malli | STA-H0407X | |
| Käyttöaallonpituus | 1535 nm ± 10 nm | |
| Etäisyys | 20-7000m | |
| Valikoima | 7000m | Enimmäisalue |
| 5500m | Suuri tavoite, heijastavuus: 60%, tarkkailijan näkyvyys 15 km | |
| 4000m | 2,3 × 2,3 m Kohteen koko, heijastavuus: 30%, tarkkailijan näkyvyys 10 km | |
| 1800m | 1 × 1 m Kohteen koko, heijastavuus: 10%, tarkkailijan näkyvyys 10 km | |
| Viestintärajapinta | RS422 / TTL (muokattavissa) | |
| Kosteus | ≤ 60% | |
| Etäisyystarkkuus | ± 1m | |
| Tarkkuusaste | ≥98% | |
| Erilainen kulma | ≤0,5 mrad | |
| Etäisyystaajuus | 1 ~ 10Hz | |
| Koko | ≤48,5 mm × 36 mm × 26 mm | |
| Jännite | 5V | |
| Virrankulutus | Valmiustilan virrankulutus ≤1W. Nimellisvirrankulutus ≤1,6 W. Huipputehonkulutus ≤4w |
|
| Työlämpötila | -40 ℃～+70 ℃ | |
| Säilytyslämpötila | -50 ℃～+75 ℃ | |
| Paino | ≤57 g | |
Sta-H0407X-laser-etäisyysmittarin moduulin sovellukset
Lämpökuvantaminen, yövisio ja muut kämmenlaitteet
Rajanhavainto- ja valvontajärjestelmät
Anturisarjat UAV -podsille ja UGV: lle
Rajanhavainto- ja valvontajärjestelmät
Anturisarjat UAV -podsille ja UGV: lle
Etäisyystila ja aikakausi
a) yksittäinen enimmäismääräinen aika: ≥35 minuuttia;
b) Jatkuvan etäisyyden mittauksen enimmäisväli -aika uudelleen: ≤15 s.
Laser -optisen akselin stabiilisuus ≤ 0,1MRAD (täyden lämpötila -alue);
Laser-optisen akselin ei-rinnakkaisuus asennusviitteeseen ≤0,25MRAD;
b) Jatkuvan etäisyyden mittauksen enimmäisväli -aika uudelleen: ≤15 s.
Laser -optisen akselin stabiilisuus ≤ 0,1MRAD (täyden lämpötila -alue);
Laser-optisen akselin ei-rinnakkaisuus asennusviitteeseen ≤0,25MRAD;
Rakenteen asennusrajapinta
Sähkörajapinta
Viestintärajapinta RS422/TTL -viestintä;
Baud -arvo: 115200;
Tietobittit: 8;
Käynnistä bitti: 1;
Pysäytä bitti: 1;
Pariteetti bitti: Ei mitään;
b) ulkoinen liitin;
Ylätietokoneen puoli toteuttaa silloitustestin DF52-10S-0.8 -liittimellä etäisyysmittarin puolella DF52-10P-0.8C-liittimen läpi.
Baud -arvo: 115200;
Tietobittit: 8;
Käynnistä bitti: 1;
Pysäytä bitti: 1;
Pariteetti bitti: Ei mitään;
b) ulkoinen liitin;
Ylätietokoneen puoli toteuttaa silloitustestin DF52-10S-0.8 -liittimellä etäisyysmittarin puolella DF52-10P-0.8C-liittimen läpi.
Taulukko 1 PIN -määritelmät
| Nasta | Luokka | Sähköominaisuuksien määritelmä | Huomautukset |
| P-1 | Vin+ | Syöttövoima positiivinen | Virtalähde |
| P-2 | VTN+ | ||
| P-3 | Com | Syöttövoima negatiivinen | |
| P-4 | Com | ||
| P-5 | RS422_TXD+ | Signaalin lähtöportti | Rangefinderistä isäntätietokoneeseen |
| P-6 | RS422_TXD- | ||
| P-7 | RS422_RXD- | Signaalituloportti | Isäntätietokoneesta etäisyysmittariin |
| P-8 | RS422_RXD+ | ||
| P-9 | Tuomari | Viestinnän kenttä |
|
| P-10 | Haukkua | Kelloportti |
