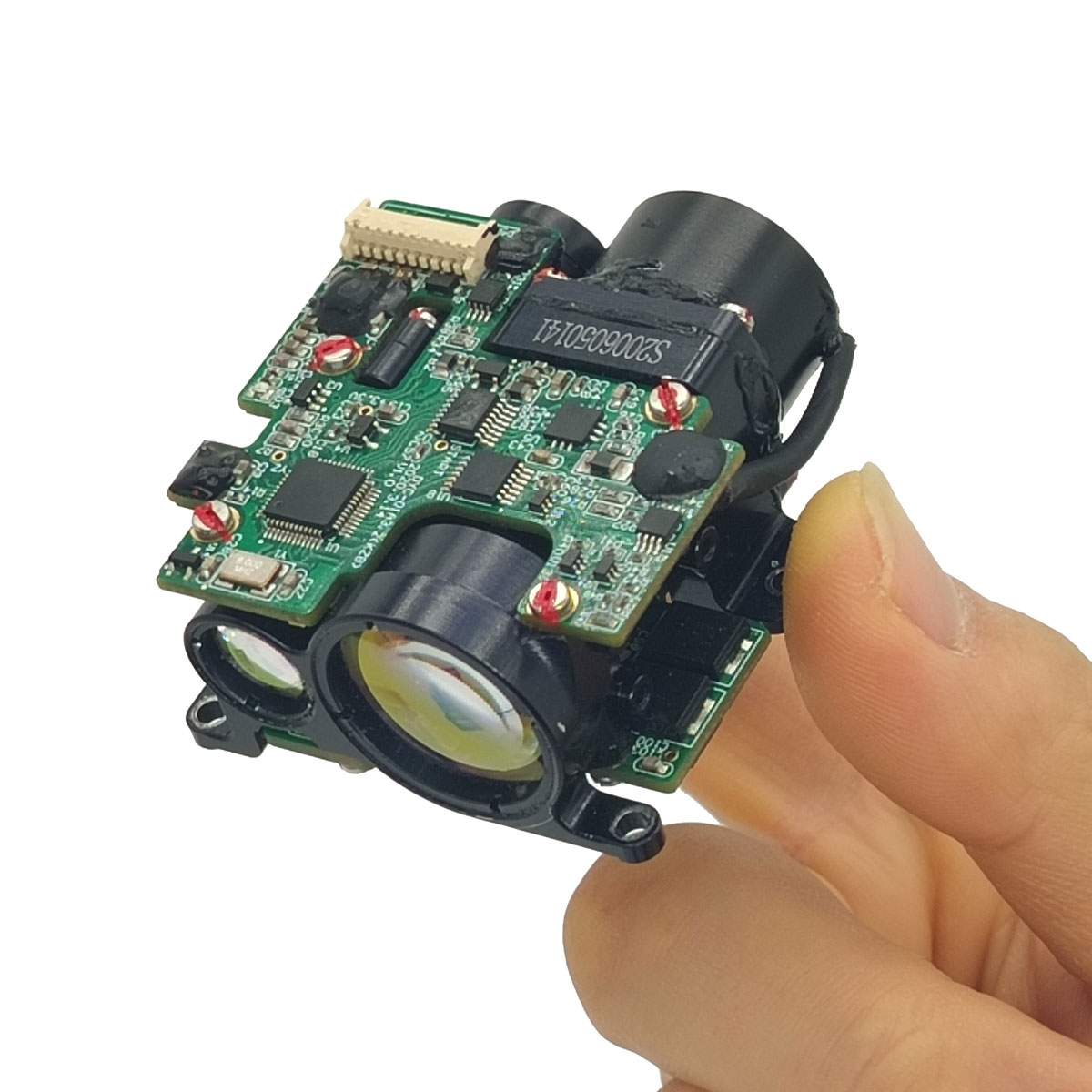

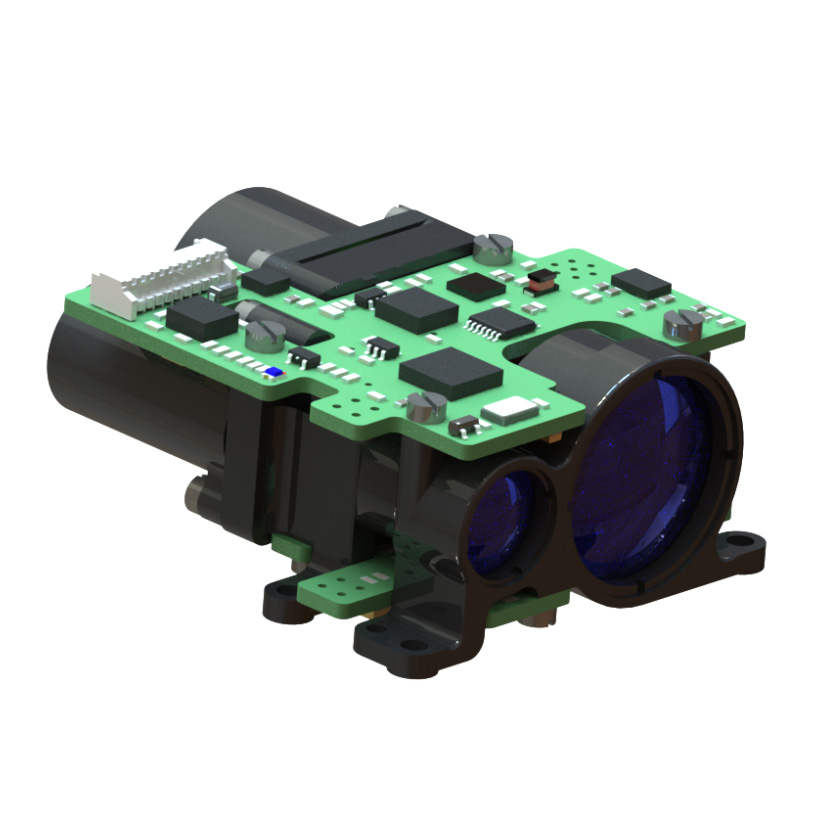

4 km: n etäisyysmoduuli
STA0407X 4km etäisyysmoduuli hyväksyy Jiopticsin itsenäisesti kehittämän 1535 nm: n silmä-turvallisen Erbium-lasilasermoduulin, jolla on alhaisen tehonkulutuksen, pienen koon, suuren tarkkuuden ja silmäturvallisuuden ominaisuudet.
Lähetä kysely
Tuotteen Kuvaus
Suurin mittausalue: 4000 m (2,3x2,3 m ajoneuvo) 7000 m (valkoinen seinä)
Aluetarkkuus ± 1m
Mittaustarkkuus ≥ 98%
Paino ≤ 75 g
Aluetarkkuus ± 1m
Mittaustarkkuus ≥ 98%
Paino ≤ 75 g
4 km: n etäisyysmoduulin ominaisuudet
1. Integroitu konfigurointisuunnittelu ja etupinnan monikohtainen tiivistysasennus, voimakas imbalaation vastainen kyky, suuri kestävyys, pitkä työikä, silmäturvallisuus;
2. Käyttämällä ei-lämpöä vastaanottavana optisen suunnittelutekniikan, jolla on hyvä optinen melunvaimennuskyky, lähellä etäisyyttä ja korkeaa ja matalan lämpötilan optista suorituskykyä;
3. Piirin sisäinen rajapinta hyväksyy hitsauslangan suoran liitäntäprosessin, joka on kiinteä ja luotettava, mikä voi välttää liitännän löysäämisen, hapettumisen ja vesihöyryn aiheuttaman oikosulun tai huonon kosketuksen ja parantaa tuotteen luotettavuutta ja elämää.
2. Käyttämällä ei-lämpöä vastaanottavana optisen suunnittelutekniikan, jolla on hyvä optinen melunvaimennuskyky, lähellä etäisyyttä ja korkeaa ja matalan lämpötilan optista suorituskykyä;
3. Piirin sisäinen rajapinta hyväksyy hitsauslangan suoran liitäntäprosessin, joka on kiinteä ja luotettava, mikä voi välttää liitännän löysäämisen, hapettumisen ja vesihöyryn aiheuttaman oikosulun tai huonon kosketuksen ja parantaa tuotteen luotettavuutta ja elämää.
STA-D0407X Laser Rangefinder -moduulin tuotteen suorituskykyindeksi
| Esine | Indeksi | |
| Malli | Stag407x | |
| Käyttöaallonpituus | 1535 nm ± 10 nm | |
| Etäisyys | 50-7000m | |
| Etäisyys | 7000m | Suuri kohde, näkyvyys ≥ 16 km |
| 4000m | Näkyvyys ≥ 8 km, tavoite 0,3 heijastavuus 2,3 m × 4,6 miljoonan ajoneuvon kohdalla | |
| Viestintärajapinta | RS422 | |
| Kosteus | ≤ 60% | |
| Etäisyystarkkuus | ± 1m | |
| Tarkkuusaste | ≥98% | |
| Erilainen kulma | ≤0,5 mrad | |
| Etäisyystaajuus | 1 Aika, 1 Hz, 5Hz, (10Hz valittavissa) | |
| Koko | ≤57 mm × 50 mm × 30 mm | |
| Jännite | 10 V ～ 14V | |
| Työvoimankulutus | Keskimääräinen virrankulutus: ≤ 3W | |
| Valmiustilan virrankulutus | ≤1w | |
| Työlämpötila | -40 ℃～+60 ℃ | |
| Säilytyslämpötila | -50 ℃～+70 ℃ | |
| Paino | ≤75 g | |
STA-D0407X-laser-etäisyysmiehen moduulin rakenteen asennusrajapinta
Sähkörajapinnan mittausanturi
Sähkörajapinnan vaatimukset ovat seuraavat:
Virtalähteen jännite: 10 V ~ 14 V;
Keskimääräinen virrankulutus: ≤ 3W;
Valmiustilan virrankulutus: ≤ 1W;
Ylätietokoneen pää on silloitettu etäisyyden päätyyn 10-pin-liittimen läpi, jonka etäisyys on 1,25 mm. Virtalähde- ja viestintäportin PIN -määritelmä etäisyysmittarin lopussa on esitetty seuraavassa taulukossa (vastaanottaminen ja lähettäminen ovat suhteessa etäisyysmittariin), ja liittimen nasta 1 sijainti on esitetty seuraavassa kuvassa.
Virtalähteen jännite: 10 V ~ 14 V;
Keskimääräinen virrankulutus: ≤ 3W;
Valmiustilan virrankulutus: ≤ 1W;
Ylätietokoneen pää on silloitettu etäisyyden päätyyn 10-pin-liittimen läpi, jonka etäisyys on 1,25 mm. Virtalähde- ja viestintäportin PIN -määritelmä etäisyysmittarin lopussa on esitetty seuraavassa taulukossa (vastaanottaminen ja lähettäminen ovat suhteessa etäisyysmittariin), ja liittimen nasta 1 sijainti on esitetty seuraavassa kuvassa.
PIN -määritelmä virtalähde- ja viestintäportti Rangefinder Endissä
| Nasta | Merkitä | Sähköominaisuuksien määritelmä | Muistiinpanot |
| P-1 | Vin+ | Tuloksen virtalähteen positiivinen napa | Ylätietokoneen virtalähde |
| P-2 | Vin- | Syöttövoima negatiivinen napa | |
| P-3 | NC | NC |
|
| P-4 | RS422_TXD+ | Signaalin lähtöportti | Etäisyysmittauskone ylemmälle tietokoneelle |
| P-5 | RS422_TXD- | ||
| P-6 | RS422_TXD- | Signaalituloportti | Ylempi tietokone etäisyyteen mittauskone |
| P-7 | RS422_TXD+ | ||
| P-8 | RS422_GND | RS422 Maanjohto |
|
| P-9 | Tuomari | Tietokanta | Sisäinen virheenkorjauskäyttö |
| P-10 | Haukkua | Kelloportti |
Liittimen nasta 1
