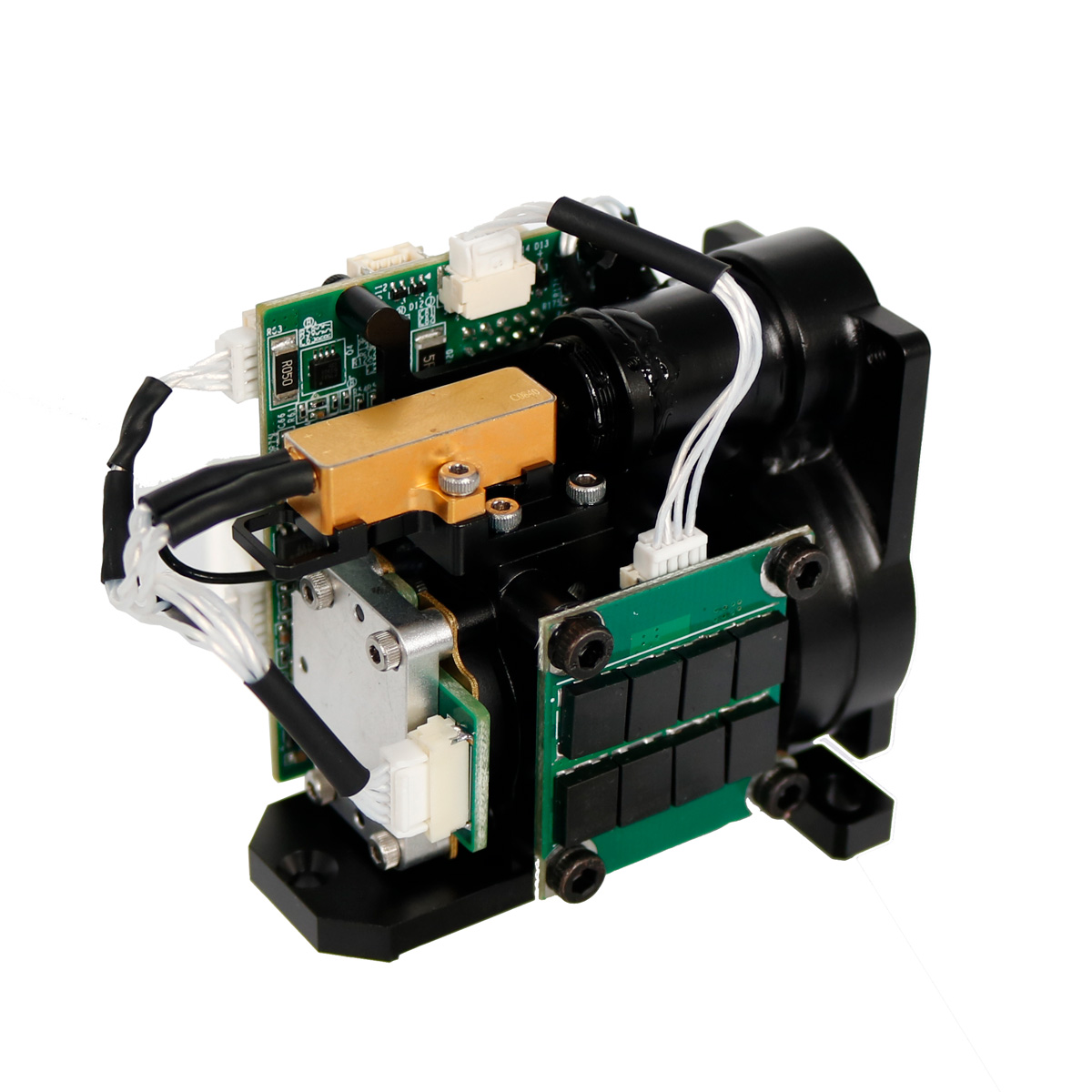

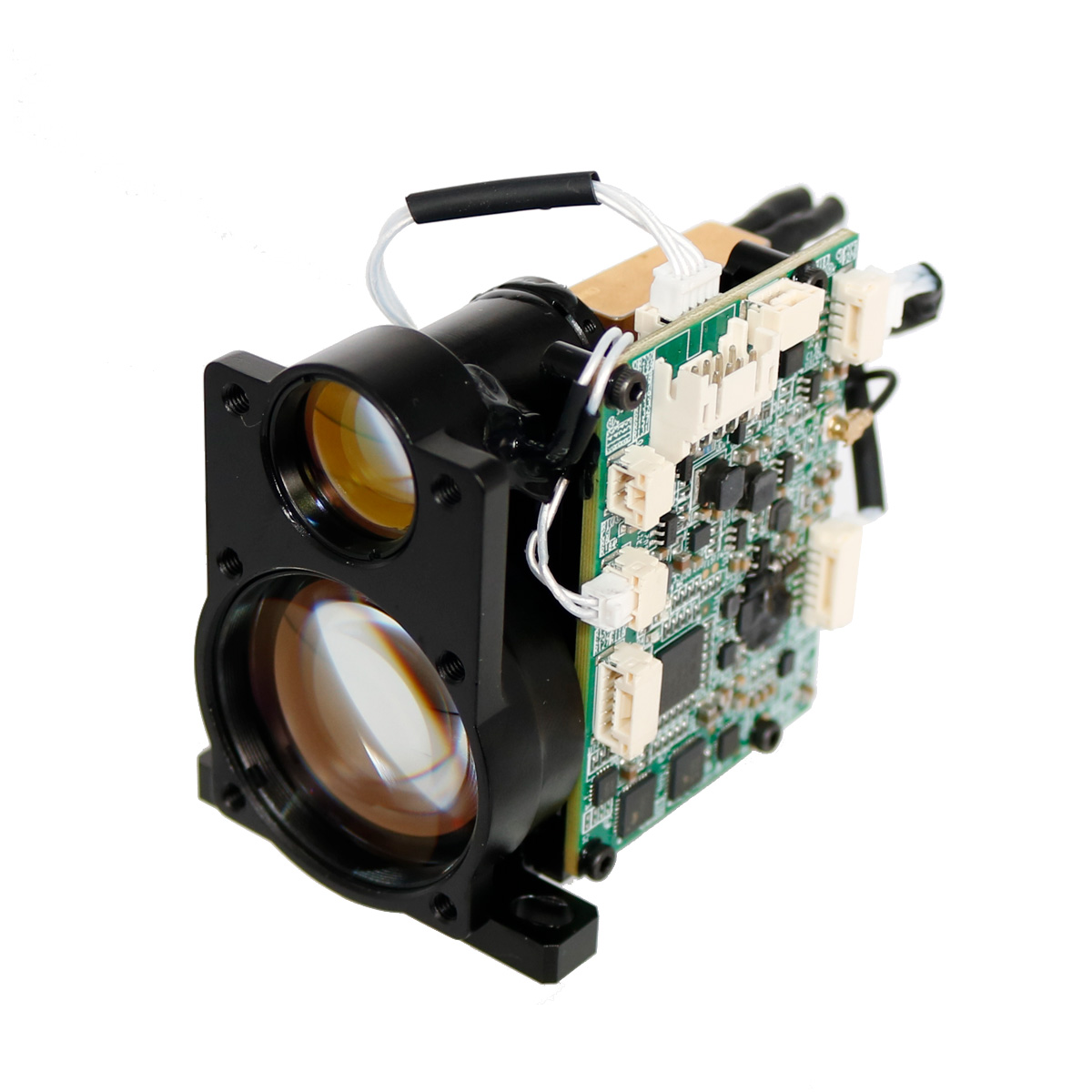

7 km: n etäisyysmittari

STA-M0710X 7 km etäisyysmittari-moudle omaksuu Jiopticsin itsenäisesti kehittämän 1535nm: n silmä-turvallisen Erbium-lasilasermoduulin, jolla on alhaisen tehonkulutuksen, pienen koon, suuren tarkkuuden ja silmäturvallisuuden ominaisuudet.

Lähetä kysely

Tuotteen Kuvaus

Suurin mittausalue: 7000 m (2,3x2,3 m ajoneuvo) 7000 m (enimmäisalue)
Aluetarkkuus ± 1m
Mittaustarkkuus ≥ 98%
Paino ≤ 130 g

7 km: n etäisyysmittari -kohokohdat

● Kevyt ja vain 130 g
● Tehokas mitat jopa 10 km
● kestää ankarimpia asemakkeita jopa 1600 g
● Erittäin pieni virrankulutus
● Korkea mittaustarkkuus 1 m
● Leveä toimintalämpötila -alue välillä -40 ° C - +65 ° C

Sovellukset

● Aseen asennetut laitteet
● KÄSIJÄT
● Havainto- ja valvontajärjestelmät
● Anturiviitit UAV: lle ja UGV: lle

STA-D0407X Laser Rangefinder -moduulin tuotteen suorituskykyindeksi

Suorituskyky
Enimmäisalue	10000m
Etäisyyssuorituskyky säteen täyttökohteen kohdalla Heijastavuus: 60%, tarkkailijan näkyvyys 25 km	8000m
Etäisyyssuorituskyky 2,3 × 2,3 metrin kohteen kokoa Heijastavuus: 30%, tarkkailijan näkyvyys 25 km	7000m
Etäisyyssuorituskyky 1 × 1 M kohdekoko Heijastavuus: 10%, tarkkailijan näkyvyys 25 km	6000m
Vähimmäisalue	20m
Etäisyystarkkuus	± 1m
Toistoaste	1-10Hz
Useita kohteen havaitsemista	3 tavoitetta
Aallonpituus	1535 nm
Ero	0,5 mrad
Silmien turvallisuus IEC 60825-1	Laserluokka 1
Ympäristöominaisuudet
Käyttölämpötila -alue	-40 ℃ ~+65 ℃
Säilytyslämpötila -alue	-50 ℃ ~+75 ℃
Shokki (puoli sini) 0,6 ms: ssä x-, y- ja z-suunnassa	1000 g
Fyysiset ominaisuudet
Paino	≤130 g
Mitat (pituus/leveys/korkeus)	≤87 mm58mm43 mm
Rajapinnat
Viestintärajapinta	UART (3,3 V LVCMOS -tasot) RS422
Virtalähde	4,5 V ~ 12 V
