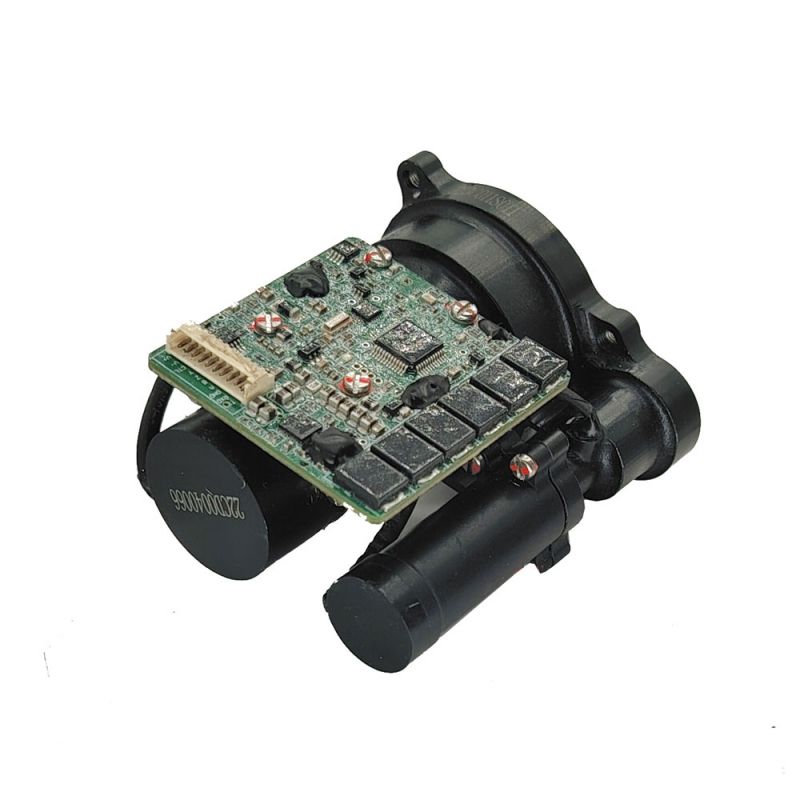

9 km: n etäisyysmoduuli

STA-D0912Y 9KM etäisyysmoduuli hyväksyy Jiopticsin itsenäisesti kehittämän 1535Nm Erbium-lasilasermoduulin, jolla on pienen voimankulutuksen, kompakti rakenne, korkea tarkkuus, pitkä mitta etäisyys ja ihmisen silmäturvallisuus.

Lähetä kysely

Tuotteen Kuvaus

Suurin mittausalue: 9000 m (ajoneuvo) 12000 m (seinä)
Aluetarkkuus ± 1m
Mittaustarkkuus ≥ 98%
Paino ≤102 g

9 km: n etäisyysmoduulin ominaisuudet

1. Koko rakenteen integroitu muotoilu, iskunkestävyys, tärinänkestävyys, korkea luotettavuus, voimakas ympäristömuotoisuus;
2. Ainutlaatuisen Erbium-lasilaser-integroidun konfiguraatiosuunnittelun ja loppupinnan monipisteen tiivistyksen asennuksen, korkean kestävyyden, pitkä työikä, silmäturvallisuus;
3. Piirin sisäiset rajapinnat kaikki omaksuvat hitsauslangan suoran kytkentäprosessin, joka on kiinteä ja luotettava, mikä voi välttää liitännän löysäämisen, hapettumisen ja vesihöyryn aiheuttaman oikosulun tai huonon kosketuksen ja parantaa tuotteen luotettavuutta ja elämää.

Tuotteen suorituskykyindeksi

Esine	Indeksi
Malli	STA-D0912Y
Käyttöaallonpituus	1535 nm ± 10 nm
Etäisyys	80m-12000m
Etäisyys	16000 metriä	Tyypillinen tavoite, näkyvyys ≥ 25 km
	12000m	Suuri kohde, näkyvyys ≥ 25 km
	9000m	Näkyvyys ≥ 25 km, tavoite 0,3 heijastavuus 2,3 m × 4,6 miljoonan ajoneuvon kohdalla
Kosteus	≤ 80%
Etäisyystarkkuus	± 1m
Tarkkuusaste	≥98%
Etäisyysresoluutio	≤50 miljoonaa
Erilainen kulma	≤0,5 mrad
Etäisyystaajuus	Kerran, 1 Hz, 5Hz
Koko	≤66 mm × 59 mm × 42 mm
Jännite	5V ～ 14V
Työvoimankulutus	Keskimääräinen virrankulutus: ≤ 3W
Valmiustilan virrankulutus	≤0,01 W
Työlämpötila	-40 ℃～+60 ℃
Säilytyslämpötila	-55 ℃～+70 ℃
Paino	≤102 g

Rakenteen asennusrajapinta

Sähkörajapinta

Ylätietokoneen pää tajuaa silloitustestin etäisyysmittarin kanssa 10-pin-liittimen läpi. Virtalähde- ja viestintäportin PIN -määritelmä etäisyysmittarin päässä on esitetty seuraavassa taulukossa, ja liittimen liitäntätappi 1 on esitetty seuraavassa kuvassa.

PIN -määritelmä virtalähde- ja viestintäportti Rangefinder Endissä

Pinanumero	Määrä	Sähköominaisuuksien määritelmä	Muistiinpanot
P-1	Vin+	Syöttövoima positiivinen	Virtalähde
P-2	Com	Tulovoiman negatiivinen napa	Virtalähde
P-3	Power_ctl	Matala tehonohjausportti	Suspendoitu tai korkea (3 V ~ 9 V) tehokas
P-4	RS422_TXD+	Signaalin lähtöportti	Etäisyysmittari isäntätietokoneelle
P-5	RS422_TXD-	Signaalin lähtöportti	Etäisyysmittari isäntätietokoneelle
P-6	RS422_TXD-	Signaalituloportti	Ylempi tietokone Rangefinderiin
P-7	RS422_TXD+	Signaalituloportti	Ylempi tietokone Rangefinderiin
P-8	Hölynpöly	Viestinnän maadoitus	Viestinnän maadoitus
P-9	Ttl_rxd	Signaalituloportti	3,3 V TTL
P-10	Ttl_txd	Signaalin lähtöportti	3,3 V TTL

Liittimen liitäntä 1 -pin -sijainti

Ohjelmisto
Tiedot

Tiedonsiirto etäisyysmiehen ja ylemmän tietokoneen välillä sisältää seuraavan sisällön:
● Ohjauskomento: Sisältää yhden, 1Hz: n etäisyysohjeet, 5Hz: n kattavuusohjeet, kyselyohjeet jne.;
● Palautustiedot: Sisältää etäisyystiedot, ympäristön lämpötila, etäisyysmittarin tila jne.
Tietojenvaihto etäisyysmiehen ja ylemmän tietokoneen välillä ottaa RS422/TTL: n (kaksivalinta 1), ja sen ominaisuudet ovat seuraavat:
● Baudinopeus: 38400 (tehdas)/9600/57600/115200;
● Tavurakenne: matala järjestys edessä, korkea järjestys takana;
● Tavukoostumus: 1-bittinen aloitusbitti, 8-bittinen databitti, ei tarkista, 1-bittinen pysäytysbitti.

Tiedot

Ohjauskomentotietojen muoto näkyy seuraavassa taulukossa.

Rangefinderin vastaanottamat ohjauskomentotiedot

Tavu	Havainnollistaa	Tavutiedot (komennot, tiedot, tarkista bitit)	Muistiinpanot
1	Runko -otsikko	0x55
2-5		1 AVER: 0xF2 0x00 0x00 0xf2	Palautetiedot on esitetty alla olevassa taulukossa
		1Hz: n välitys: 0xf3 0x01 0x00 0xf2
		5Hz Ranging: 0xf3 0x02 0x00 0xf1
		Stop Ranging: 0xf3 0x00 0x00 0xf3
		Baudinopeuden asetus: 0xf6 _ _0xxx	____ Aseta baud
		Itsetarkistuskomento: 0xf0 0x00 0x00 0xf0	Palautetiedot on esitetty alla olevassa taulukossa
		Kyselyohje: 0xf8 0x00 0x00 0xf8	Palautetiedot on esitetty alla olevassa taulukossa
		Portin arvoasetus: 0xf4 ___ ___ 0xxx	___is asetettu Strobe -arvo (heksadesimaalinen esitys) ja 0xxx on yksinoikeus tai 2 - 4 tavua.
6	Kehyksen loppu	0 -!

Rangefinderin palautustiedot on jaettu säännöllisiin tietoihin ja itsetestaustietoihin.
● Säännölliset tiedot: mukaan lukien kohteiden lukumäärä, mittausetäisyys, etäisyysmittarin tila jne. Katso alla oleva taulukko.
● Kyselytiedot: mukaan lukien ympäristön lämpötila, etäisyysmittarin tila jne. Katso alla oleva taulukko.

Tavanomaiset tiedot, jotka on palautettu etäisyysmittauskoneilla

Tavu	Havainnollistaa	Tavuarvo (heksadesimaali)
1	Otsikko	0 -!
2	Tavoitteiden lukumäärä
3	Ensimmäisen kohdeetäisyyden korkea tavu
4	Ensimmäisen kohdeetäisyyden matala tavu
5	Ensimmäinen kohdeetäisyyden desimaalinumero	Kaksi desimaalia desimaalin jälkeen
6	Korkea tavu päätavoitekautatietoihin
7	Matala tavu päätavoitekautatietoihin
8	Viimeinen kohdeetäisyystieto Desimaalilukua	Kaksi desimaalia desimaalin jälkeen
9	Etäisyystila	Tilasana, katso alla oleva taulukko
10 ~ 13	Valonlähtö
14	Tarkistaa sana	Tavu 2-13 xor
15	Kehyksen loppu	0x55

Tilasanan merkitys

Sarjanumero	Tavu 9	Merkitys
1	0xf2	1
2	0xf3	1Hz vaihtelee
3	0xf4	5Hz kattava
4	0xf5	Lopettaa

Rangefinderin lähettämät kyselytiedot

Tavu	Havainnollistaa	Tavuarvo (heksadesimaali)
1	Runko -otsikko	0xcc
2	Valmiustila	Valmiustila
3	Ympäristön lämpötilatavu	8-bittinen allekirjoitettu numero, yksikkö: ℃
4	Itsetestitiedot tavu	0x 00 osoittaa kyselyn oletusarvo 0x 03 osoittaa, että itsehoitovalo on normaali 0xff osoittaa epänormaalia itsetuntoa valon
5	Korkea intensiivinen työtila tavu	1: Normaali toimintatilan lippubitti 0: Korkean intensiteetin työtilan lippubitti
6	Etäisyysprobe -arvo korkea tavu	Heksadesimaalinen esitys
7	Matala tavu etäisyysportin arvosta	Heksadesimaalinen esitys
8	Baud -arvo korkea tavu	Heksadesimaalinen esitys, baud -arvo on silmukkatiedot * 100
9	Baud -arvo alhainen tavu
10	Valon määrä on 8 bittiä korkea	Heksadesimaalinen esitys
11	Valon määrä on 8 bittiä korkea
12	Valon lukumäärä matala 8 bittiä
13	Valon lukumäärä matala 8 bittiä
14	Tarkistaa sana	Tavu 2-13 xor
15	Kehyksen loppu	0x55

Baud -arvoasetukset

Baudinopeuden asetusmenetelmä:
A.Send "0x 55 0xf6 0x 00 0x 60 0x 96 0xxx" -komento laseralueen etsijälle, i .e. Aseta baud -arvo 9600 bps; Rangefinder palauttaa "CC 01 19 00 01 00 00 00 60 00 00 00 79 55", "0x 00 0x 60" osoittaa, että nykyisen Baud -määrän on asetettu 9600 bps;

B.Send "0x 55 0xf6 0x 01 0x 80 0x 77 0xxx" -komento laser Rangefinder, i .e. Aseta baud -arvo arvoon 38400 bps; Rangefinder palauttaa "CC 01 19 00 01 00 00 01 80 00 00 00 00 98 55" ja "0x 01 0x 80" osoittaa, että nykyisen Baud -määrän on asetettu 38400 bps;

C.Send "0x 55 0xf6 0x 02 0x 40 0xb4 0xxx" -komento laser -etäisyysmittarille, ts. Aseta baud -arvo 57600 bps; Rangefinder lähettää takaisin "CC 01 19 00 01 00 00 02 40 00 00 00 00 5B 55" ja "0x 02 0x 40" osoittaa, että nykyinen Baud -nopeus on asetettu 57600 bps;

D.Send "0x 55 0xf6 0x 04 0x 80 0x 72 0xxx" -komento laser Rangefinder, i .e. Aseta baud -arvo arvoon 115200 bps; RangeFinder palauttaa "CC 01 19 00 01 00 04 80 00 00 00 9D 55", "0x 04 0x 80" osoittaa, että nykyisen Baud -määrän on asetettu 115200bps.
