Tarkat 3D-elektroniset kompassianturit

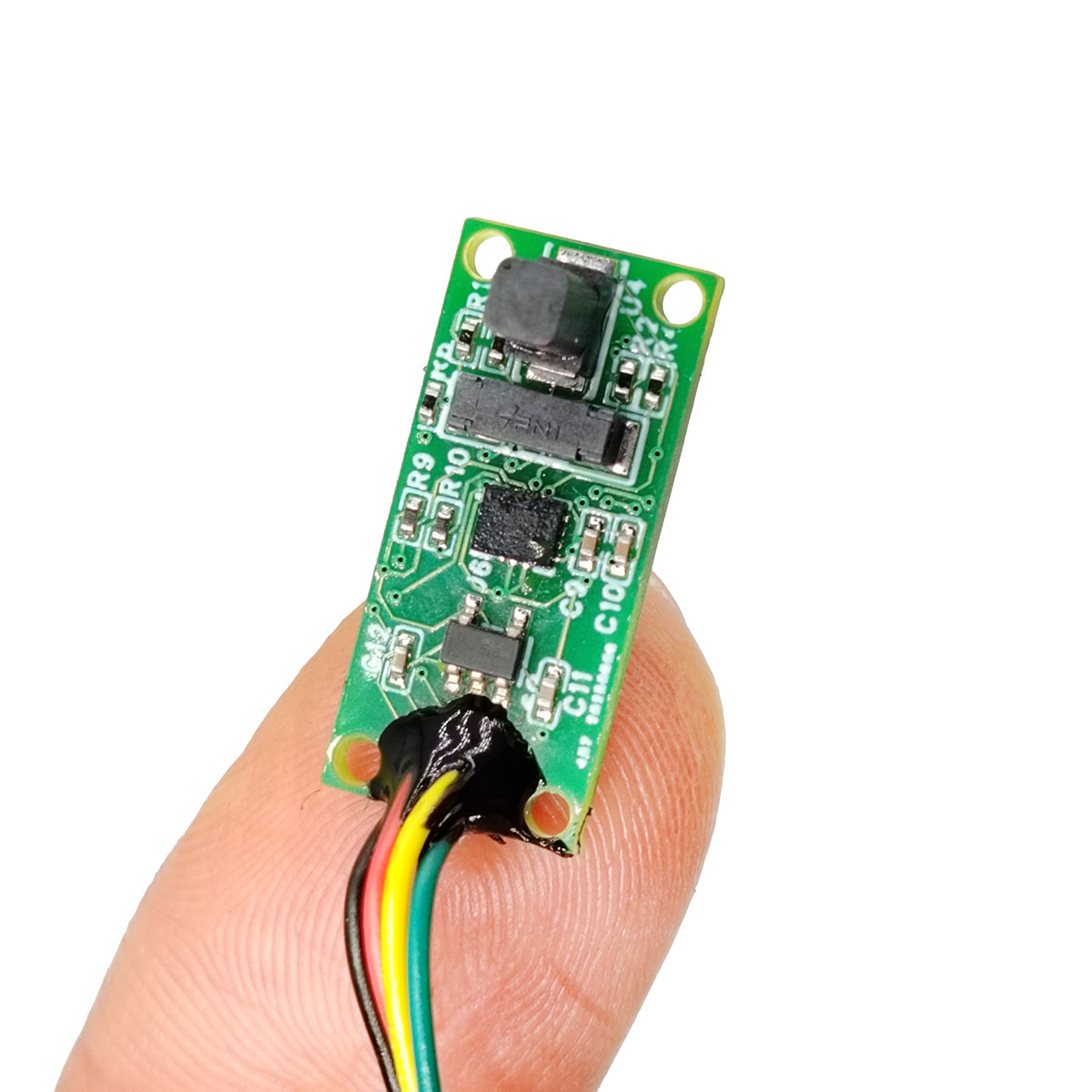

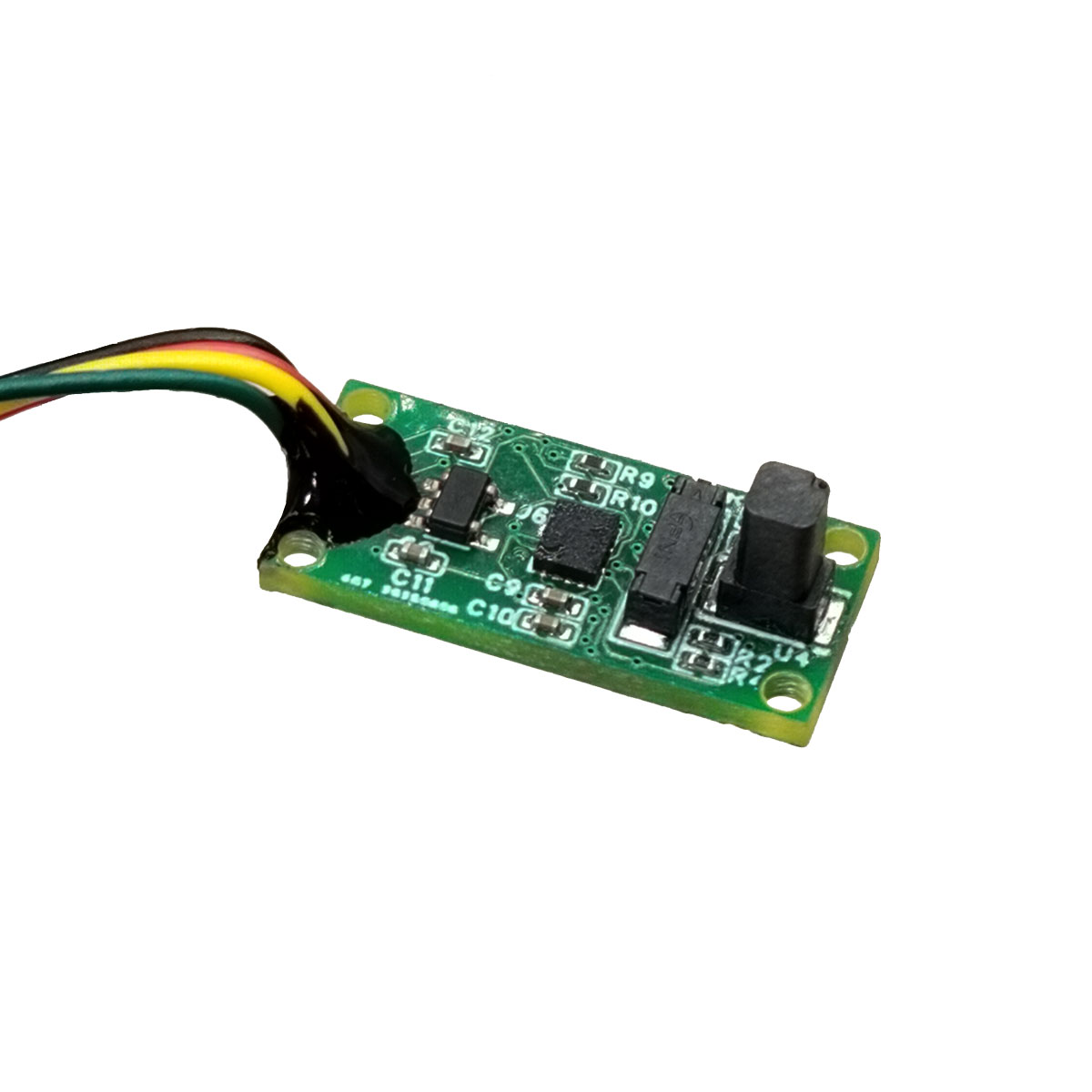

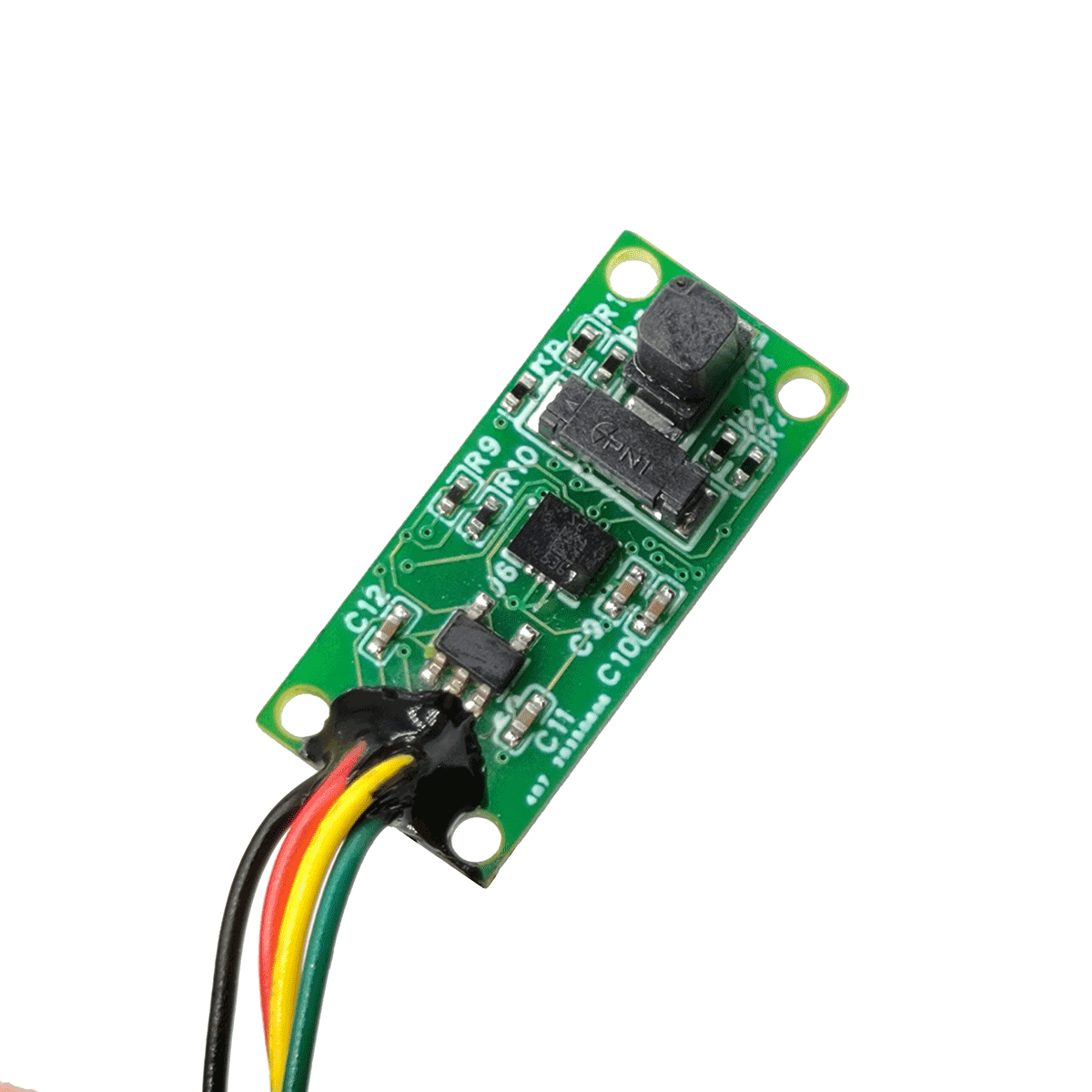

STA-HD807 miniatyyri 3D elektroninen kompassi integroi 3-akselisen magneettisensorin, 3-akselisen kiihtyvyysmittarin ja mikroprosessorin. Siinä on sisäänrakennetut algoritmit suunnan, kaltevuuden ja kallistuskulmien laskemiseen, ja se tukee sekä kovien että pehmeiden magneettisten häiriöiden kompensointia ja korjausta, mikä mahdollistaa erittäin tarkan asentomittauksen.

Lähetä kysely

Tuotteen Kuvaus

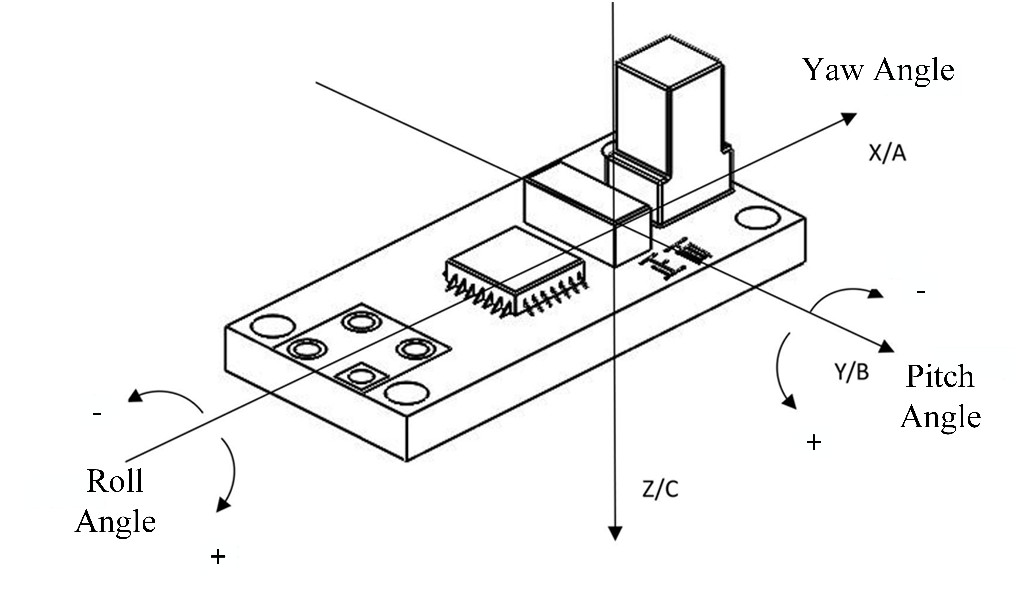

Se tarjoaa käyttäjille kolmiulotteisia kulmatietoja, mukaan lukien suunnan, nousun ja kallistuksen. Tätä moduulia käytetään laajalti ilmailussa, merenkulussa, poraustutkimuksissa, armeijassa ja muilla aloilla, jotka vaativat korkean suorituskyvyn suuntautumista ja navigointia.

Tuotteen ominaisuudet

★Suuri tarkkuus
Kallistustarkkuus: 0,3° RMS (nousu ≤ 40°).
Pitch/roll kulman tarkkuus: 0,3°RMS (kallistus<80°).
★ Kompakti koko: Paljas levy - 20mm × 10mm × 8mm (piirilevyn paksuus: 1,6 mm)
★ Käyttäjäystävällinen pehmeä/kova magneettinen kalibrointi: pehmeä/kova magneettinen kalibrointiominaisuudet

Tuotesovellukset

● Meren navigointi ja maanmittaus
● Integroitu GPS-navigointi
●Infrapunakamerat
●Laseretäisyysmittarit
●Oceanographic Survey Instruments
●Miehittämättömät lentokoneet
●Kädessä pidettävät teleskoopit

Suorituskykyparametrit

Parametri				Erittely
Kääntökulma	Mittausalue			0°~359,9°
	Tarkkuus	Tasokalibrointi（\|Pitch\|≤10°）		＜0,3° (RMS)
		3D-kalibrointi（\|Roll\|≤40°）		＜0,5° (RMS)
	Resoluutio			0,01°
	Toistettavuus			0,1° (RMS)
Kallistuskulma	Mittausalue	Piki		-90° - 90°
		Rullaa		-180° - 180°
	Tarkkuus	Piki	\|Nousukulma\|≤80°	＜0,3° (RMS)
		Rullaa	\|Roll\|≤80°	＜0,3° (RMS)
	Resoluutio			0,01°
	Toistettavuus			0,1° (RMS)
Tietojen päivitysnopeus	≤10 Hz

Sähköinen suorituskyky ja mekaaniset mitat

Parametri	Erittely
Syöttöjännite	DC 5V ~ 9V (Tyypillinen: 5V)
Käyttövirta	26mA
Viestintäliittymä	TTL
Tiedonsiirtonopeus	300 ~ 115 200 (oletus: 115 200)
Käyttölämpötila	-20 ℃ ~ 60 ℃
Varastointilämpötila	-55 ℃ ~ 80 ℃
Mitat	22mm × 10mm × 8mm
Paino	1,1 g
Liitin	Kaapelin johdot

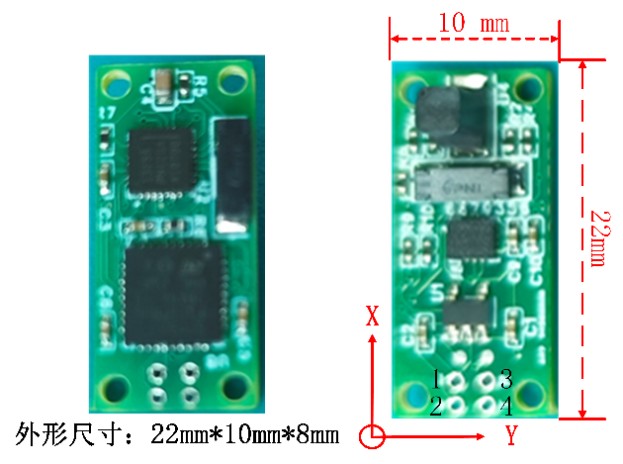

Outline-mitat ja käyttöliittymän määritelmät

Pin nro	Nimi	Väri	Kuvaus
1	VCC	(Punainen)	Virtalähde positiivinen
2	GND	(Musta)	Virtalähde negatiivinen (maa)
3	RXD	(Sininen/keltainen)	Sarjaliikenteen vastaanotto (Rx), sarjaliikennelähetys (Tx) +3,3 V TTL-taso, oletussiirtonopeus 115200
4	TXD	(Vihreä)

Kompassin asennuksen ympäristövaatimukset ja suositukset

a) Ennen kuin käytät kompassia, on suositeltavaa suorittaa magneettikentän kalibrointi suunnan mittaustarkkuuden parantamiseksi. Jos magneettinen ympäristö muuttuu tai mittaustarkkuus tulee epätyydyttäväksi, kalibroi kompassi uudelleen viipymättä. b) Optimaalisen suuntatarkkuuden saavuttamiseksi asenna kompassi alustalle mahdollisimman kauas magneettisista häiriöistä. Vaikka STA-HD-807 pystyy kalibroimaan alustassa olevien pehmeiden ja kovien magneettisten häiriöiden suhteen, suurempi häiriö johtaa huonompaan kalibroinnin jälkeiseen suuntatarkkuuteen.

c) Vältä asentamasta kompassia tasoille tai ympäristöihin, joissa on vaihtelevia magneettisia häiriöitä. Kompassi pystyy korjaamaan tehokkaasti vain staattisia pehmeitä ja kovia magneettisia häiriöitä, ei vuorottelevia magneettisia häiriöitä. Valitse siksi asennuspaikka mahdollisimman kauas vaihtuvien magneettikenttien lähteistä, kuten moottoreista, moottoreista, vaihtovirtajohdoista, muuntajista ja erilaisista sähkömagneettisista kytkimistä.

d) Kompassi ei pysty suorittamaan tarkkoja mittauksia alustalla, joka kokee tärinää, tärinää tai ei-pysyvää liikettä.
