Tarkka 3D elektroninen kompassi

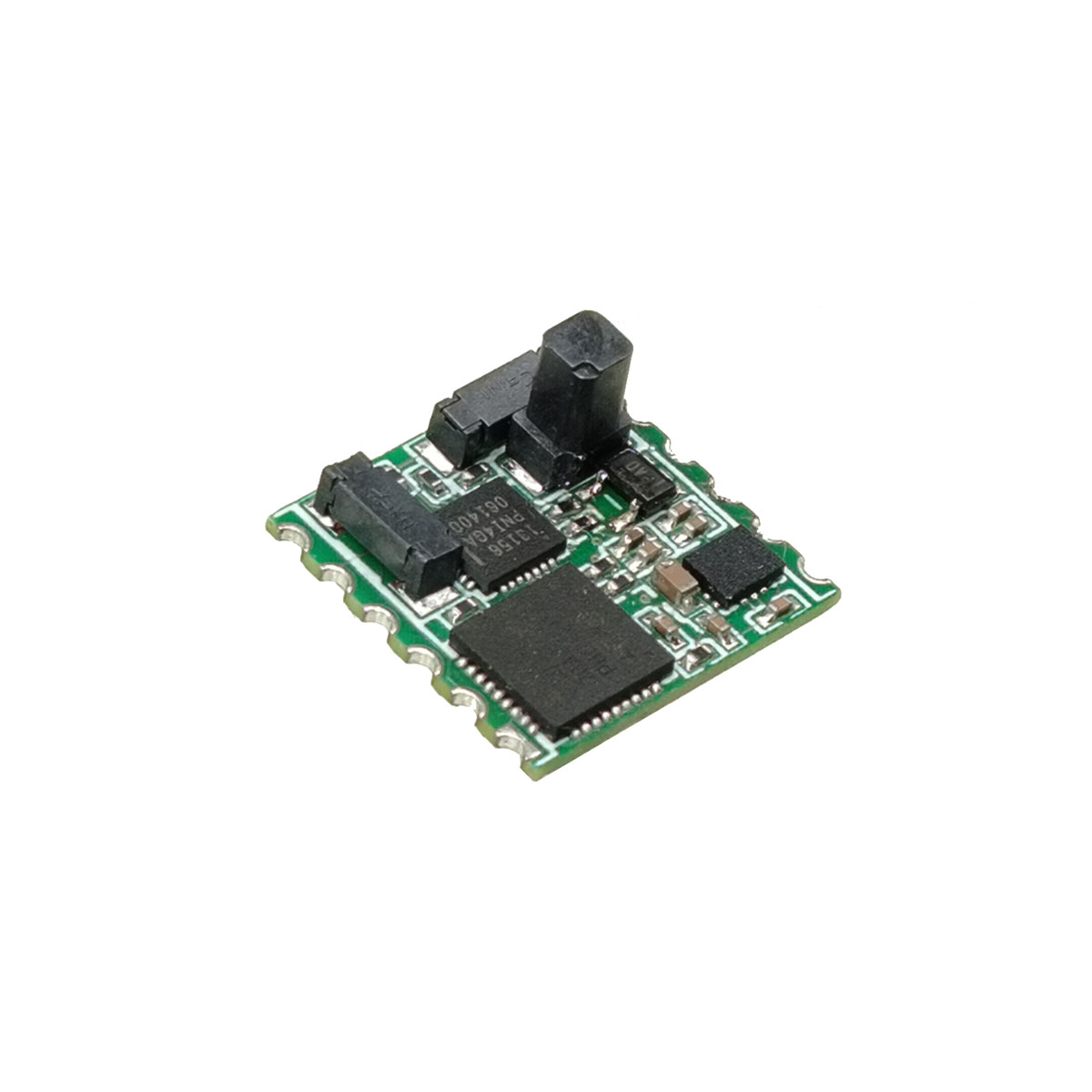

STA-HD-805 Mini 3D Electronic Compass koostuu 3-akselisesta magneettisensorista, 3-akselisesta kiihtyvyysmittarista ja mikroprosessorista. Se sisältää algoritmeja nousu-, kaltevuus- ja suuntakulmien laskemiseen, ja siinä on kompensointi ja korjaus pehmeälle/kovalle magneettiselle häiriölle, mikä mahdollistaa erittäin tarkan asentomittauksen. Se tulostaa kolmiulotteisia kulmatietoja: suunta, pitch ja roll. Sitä käytetään laajalti aloilla, jotka vaativat suuntausta ja navigointia, kuten ilmailussa, merenkulussa, porausmittauksissa ja sotilaallisissa sovelluksissa.

Lähetä kysely

Tuotteen Kuvaus

★Suuri tarkkuus
Suuntatarkkuus: 0,3° RMS (nousu ≤ 40°).
Pitch/roll kulman tarkkuus: 0,3°RMS (kallistus<80°).

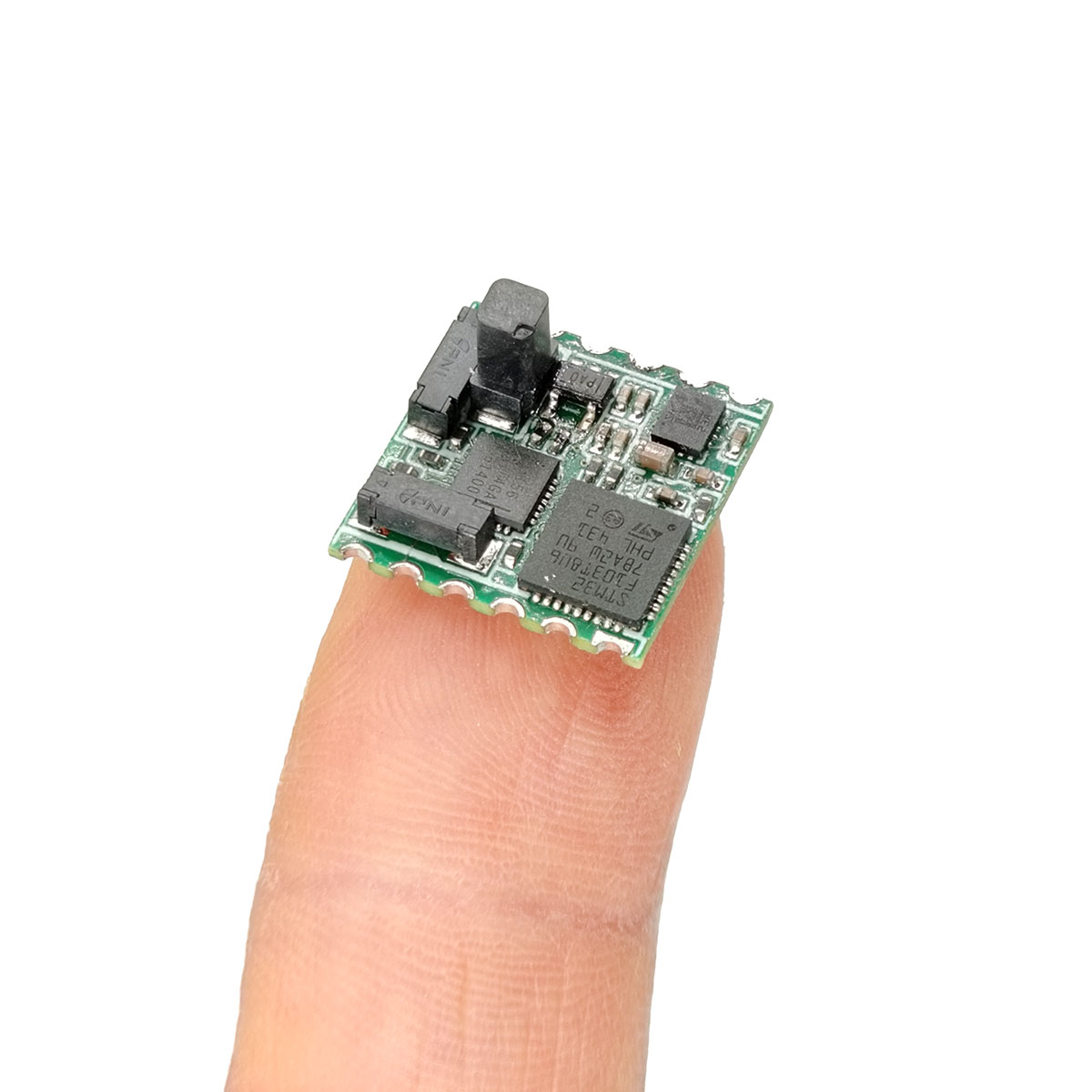

★ Kompakti koko: Paljas levy - 20mm × 10mm × 11mm
★ Käyttäjäystävällinen pehmeä/kova magneettinen kalibrointi: pehmeä/kova magneettinen kalibrointiominaisuudet

Tuotesovellukset

● Meren navigointi ja maanmittaus
● Integroitu GPS-navigointi
●Infrapunakamerat
●Laseretäisyysmittarit
●Oceanographic Survey Instruments
●Miehittämättömät lentokoneet
●Kädessä pidettävät teleskoopit

Suorituskykyparametrit

Parametri				Erittely
Suuntakulma	Mittausalue			0°~359,9°
	Tarkkuus	Tasokalibrointi（\|Pitch\|≤10°）		＜0,3° (RMS)
		3D-kalibrointi（\|Roll\|≤40°）		＜0,5° (RMS)
	Resoluutio			0,01°
	Toistettavuus			0,1° (RMS)
Kallistuskulma	Mittausalue	Piki		-90° - 90°
		Rullaa		-180° - 180°
	Tarkkuus	Piki	\|Nousukulma\|≤80°	＜0,3° (RMS)
		Rullaa	\|Roll\|≤80°	＜0,3° (RMS)
	Resoluutio			0,01°
	Toistettavuus			0,1° (RMS)
Tietojen päivitysnopeus	≤10 Hz

Sähköinen suorituskyky ja mekaaniset mitat

Parametri	Erittely
Syöttöjännite	DC 5V ~ 9V (Tyypillinen: 5V)
Käyttövirta	26mA
Viestintäliittymä	TTL
Tiedonsiirtonopeus	300 ~ 115 200 (oletus: 115 200)
Käyttölämpötila	-20 ℃ ~ 60 ℃
Varastointilämpötila	-55 ℃ ~ 80 ℃
Mitat	22mm × 10mm × 11mm
Paino	1,1 g
Liitin	Kaapelin johdot

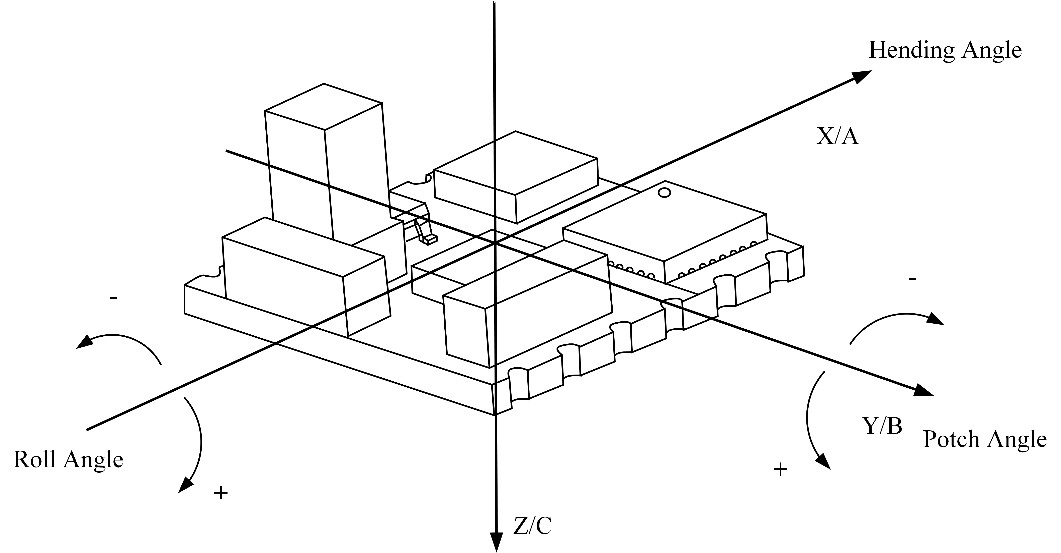

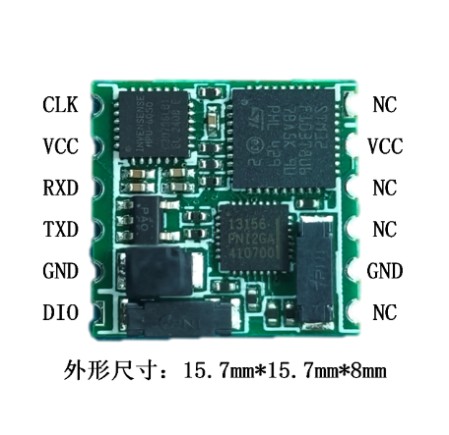

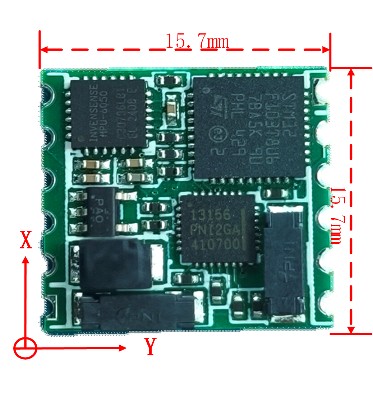

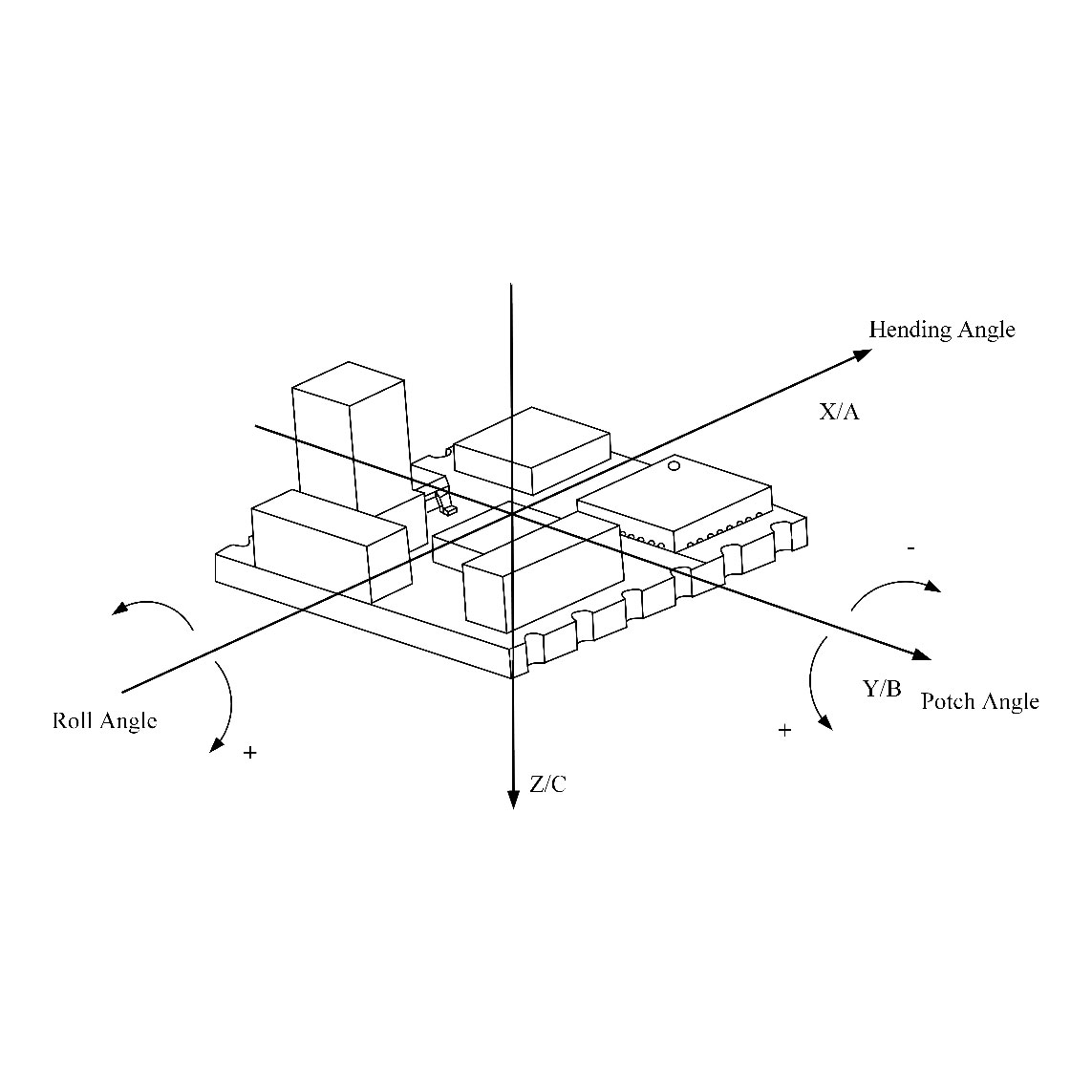

Outline-mitat ja käyttöliittymän määritelmät

Kompassin asennuksen ympäristövaatimukset ja suositukset

a) Ennen kuin käytät kompassia, on suositeltavaa suorittaa magneettikentän kalibrointi suunnan mittaustarkkuuden parantamiseksi. Jos magneettinen ympäristö muuttuu tai mittaustarkkuus tulee epätyydyttäväksi, kalibroi kompassi uudelleen viipymättä. b) Optimaalisen suuntatarkkuuden saavuttamiseksi asenna kompassi alustalle mahdollisimman kauas magneettisista häiriöistä. Vaikka STA-HD-805 pystyy kalibroimaan alustassa olevien pehmeiden ja kovien magneettisten häiriöiden suhteen, suurempi häiriö johtaa huonompaan kalibroinnin jälkeiseen suuntatarkkuuteen.

c) Vältä asentamasta kompassia tasoille tai ympäristöihin, joissa on vaihtelevia magneettisia häiriöitä. Kompassi pystyy korjaamaan tehokkaasti vain staattisia pehmeitä ja kovia magneettisia häiriöitä, ei vuorottelevia magneettisia häiriöitä. Valitse siksi asennuspaikka mahdollisimman kauas vaihtuvien magneettikenttien lähteistä, kuten moottoreista, moottoreista, vaihtovirtajohdoista, muuntajista ja erilaisista sähkömagneettisista kytkimistä.

d) Kompassi ei pysty suorittamaan tarkkoja mittauksia alustalla, joka kokee tärinää, tärinää tai ei-pysyvää liikettä.
