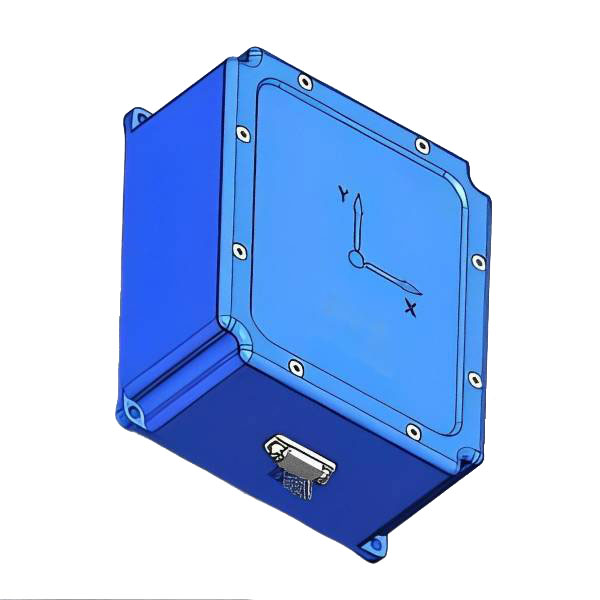

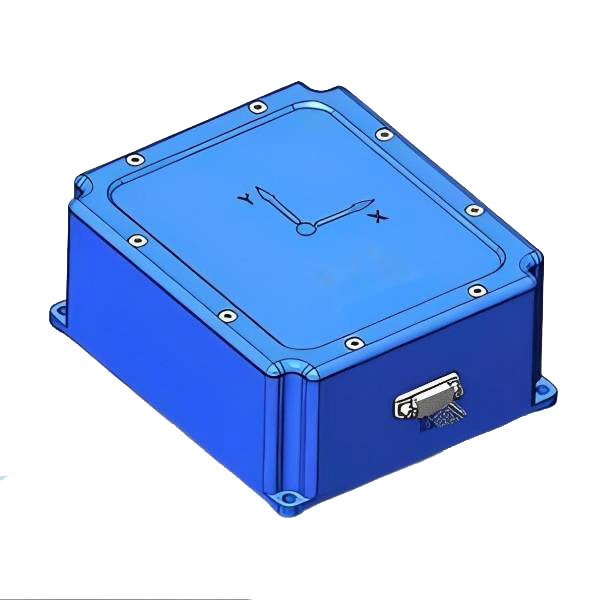

Kuituoptisen gyroskooppi-attilämittausjärjestelmä
JIO-FOG100A-kuituoptinen gyroskooppi-attilämittausjärjestelmä on vapauden asenteen triaksiaalinen, joka perustuu mikromekaaniseen tekniikkaan (MEMS) mittausjärjestelmään, sisäänrakennettuihin korkean suorituskyvyn gyroskooppiin ja MEMS-kiihtyvyysmittariin, suodatusalgoritmin läpi laskee kantajan sävelkorkeuden kulman ja pääkulman reaaliajassa.
Malli:JIO-FOG100A
Lähetä kysely
Tuotteen Kuvaus
Valinnaisesti sovitettu magnetometrin kanssa korkean tarkkuuden pohjoisen havainnon saavuttamiseksi, ja liikeohjaukseen käytetään 3-akselisen kulmanopeutta ja 3-akselin kiihtyvyyttä.
Jioptics tarjoaa täyden kuituoptisen gyro -tuotesarjan, joka tarjoaa laajan valikoiman vaatimuksia taktisesta navigointiluokkaan.
Kuituoptisen gyroskoopin Jioptics-asennus integraation joustavuuden helpottamiseksi, ja kehittäjämme työkalupakki nopeaan prototyyppiin, joka ei vain täytä määritelmävaatimuksia, tarjoavat myös korkealaatuista suorituskykyä täydentävät loppukäyttäjien kysyntää.
Jioptics tarjoaa täyden kuituoptisen gyro -tuotesarjan, joka tarjoaa laajan valikoiman vaatimuksia taktisesta navigointiluokkaan.
Kuituoptisen gyroskoopin Jioptics-asennus integraation joustavuuden helpottamiseksi, ja kehittäjämme työkalupakki nopeaan prototyyppiin, joka ei vain täytä määritelmävaatimuksia, tarjoavat myös korkealaatuista suorituskykyä täydentävät loppukäyttäjien kysyntää.
Palvelumme
Jioptics on ammattimainen ja tehokas tiimi. Tarjoa sinulle OEM/ODM
Tuoteominaisuus
- Parempi kuin 0,1 ° asenteen tarkkuus
- Asenteen mittausalue ± 90 °
- Käyttölämpötila -alue: -40 ~ 65 ℃
- Tärinäympäristö: 10 ~ 2000Hz, 6G (RMS)
- Rikkaat rajapintatyypit, tuki RS232, RS422, CAN ja muut standardirajapinnat
- Vedenpitävä tiivisteen suunnittelu
- Asenteen mittausalue ± 90 °
- Käyttölämpötila -alue: -40 ~ 65 ℃
- Tärinäympäristö: 10 ~ 2000Hz, 6G (RMS)
- Rikkaat rajapintatyypit, tuki RS232, RS422, CAN ja muut standardirajapinnat
- Vedenpitävä tiivisteen suunnittelu
Sähköominaisuudet
- Virtalähde: 5 V (TYP.), Muokattava leveä jännitetulo 12 ~ 36 V
- Nimellisteho: 0,5 W (Max)
-Ripple: 100mV (huippu-huippuun)
- Nimellisteho: 0,5 W (Max)
-Ripple: 100mV (huippu-huippuun)
Mekaaniset mitat
Kuituoptiset gyroskooppi-atteen mittausjärjestelmän tekniset parametrit
| Parametri | Koeolosuhteet | Tyypillinen arvo | Enimmäisarvo | Yksikkö |
| Dynaaminen mittausalue |
|
|
450 | º / s |
| Nollapoikkeamavakaus | Allanin varianssi, z -akseli | 0.8 |
|
º/H |
| Allan-varianssi, x-akseli ja y-akseli | 1.6 |
|
º/H | |
| 10s average, X, Y axis (-40℃~+80℃, constant temperature) | 6 |
|
º/H | |
| 1S keskiarvo, x, y-akseli (-40 ℃ ~+80 ℃, vakio lämpötila) | 9 |
|
º/H | |
| Nolla siirtymä | Nolla siirtymäalue | ± 0,2 |
|
º / s |
| Nollapoikkeama muuttuu koko lämpötila -alueella | ± 0,06 |
|
º / s | |
| Käynnistyksen aloittaminen toistettavuus | 0.006 |
|
º / s | |
| Päivittäinen aloitustoisto | 0.009 |
|
º / s | |
| Lineaarisen kiihtyvyyden vaikutus nollapoikkeamaan | 0.002 |
|
º / s | |
| Tärähtelyn vaikutus nollavaihtoon, muutos ennen ja jälkeen värähtelyn | 0.002 |
|
º / s | |
| Tärinän vaikutus nollavaihtoon, muutos ennen tärinää | 0.002 |
|
º / s | |
| Asteikkokerroin | Asteikon tekijän tarkkuus, z -akseli | 0.3 |
|
% |
| Asteikon tekijän tarkkuus, x, y -akseli | 0.6 |
|
% | |
| Skaalakerroin epälineaarisuus, z -akseli | 0.01 |
|
%FS | |
| Skaalakerroin epälineaarisuus, x, y -akseli | 0.02 |
|
%FS | |
| Kulma satunnainen kävely |
|
0.001 |
|
°/√hr |
| Melutiheys |
|
0.001 |
|
°/s/√hr |
| Ratkaisu |
|
3,052 × 10–7 |
|
º/s/lsb |
| Kaistanleveys |
|
200 |
|
HZ |
Kiihtyvyysanturin parametrit
| Parametri | Koeolosuhteet | Tyypillinen arvo | Enimmäisarvo | Yksikkö |
| Dynaaminen mittausalue |
|
16 |
|
g |
| Nollapoikkeamavakaus | Allanin varianssi | 0.03 |
|
mg |
| 10S keskiarvo (-40 ℃ ~+80 ℃, vakio lämpötila) | 0.2 |
|
mg | |
| 1S keskiarvo (-40 ℃ ~+80 ℃, vakio lämpötila) | 0..3 |
|
mg | |
| Nolla siirtymä | Nolla siirtymäalue | 5 |
|
mg |
| Nolla siirtymävaihtelu (huippuihin huippuun) koko lämpötila-alueella | 5 |
|
mg | |
| Käynnistyksen aloittaminen toistettavuus | 0.5 |
|
mg | |
| Päivittäinen aloitustoisto | 0.8 |
|
mg | |
| Nolla esijännityslämpötilakerroin | 0.05 | 0.1 | mg/℃ | |
| Asteikkokerroin | Mittakertoimen tarkkuus | 0.5 |
|
% |
| Mittakerroin epälineaarisuus | 0.1 |
|
%FS | |
| Nopeus satunnainen kävely |
|
0.029 |
|
m/s/√hr |
| Melutiheys |
|
0.025 |
|
mg/√Hz |
| Ratkaisu |
|
1,221 × 10–8 |
|
G/LSB |
| Kaistanleveys |
|
200 |
|
HZ |
Magnetometrin parametrit (valinnainen)
| Parametri | Koeolosuhteet | Tyypillinen arvo | Enimmäisarvo | Yksikkö |
| Dynaaminen mittausalue |
|
2.5 |
|
Gauss |
| Nolla siirtymä | Ei-magneettinen ympäristö | 15 |
|
Mgauss |
Otsikkotarkkuus
| Parametri | Koeolosuhteet | Tyypillinen arvo | Enimmäisarvo | Yksikkö |
| Magneettinen otsikon tarkkuus |
|
0.5 |
|
° |
Vaakasuora asenteen tarkkuus
| Parametri | Koeolosuhteet | Tyypillinen arvo | Enimmäisarvo | Yksikkö |
| Nousukulman tarkkuus |
|
0.1 |
|
° |
| Rullakulman tarkkuus |
|
0.1 |
|
° |
