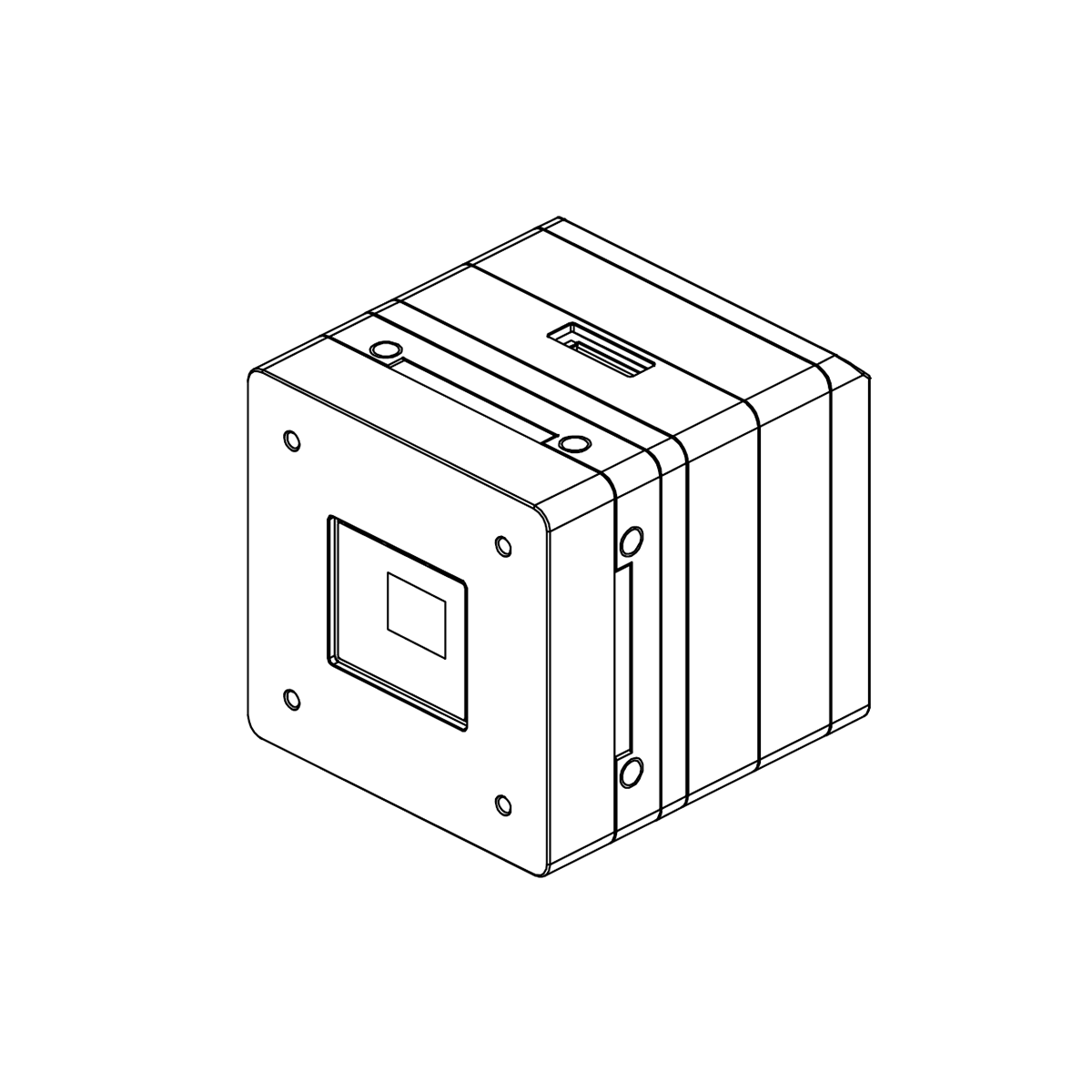

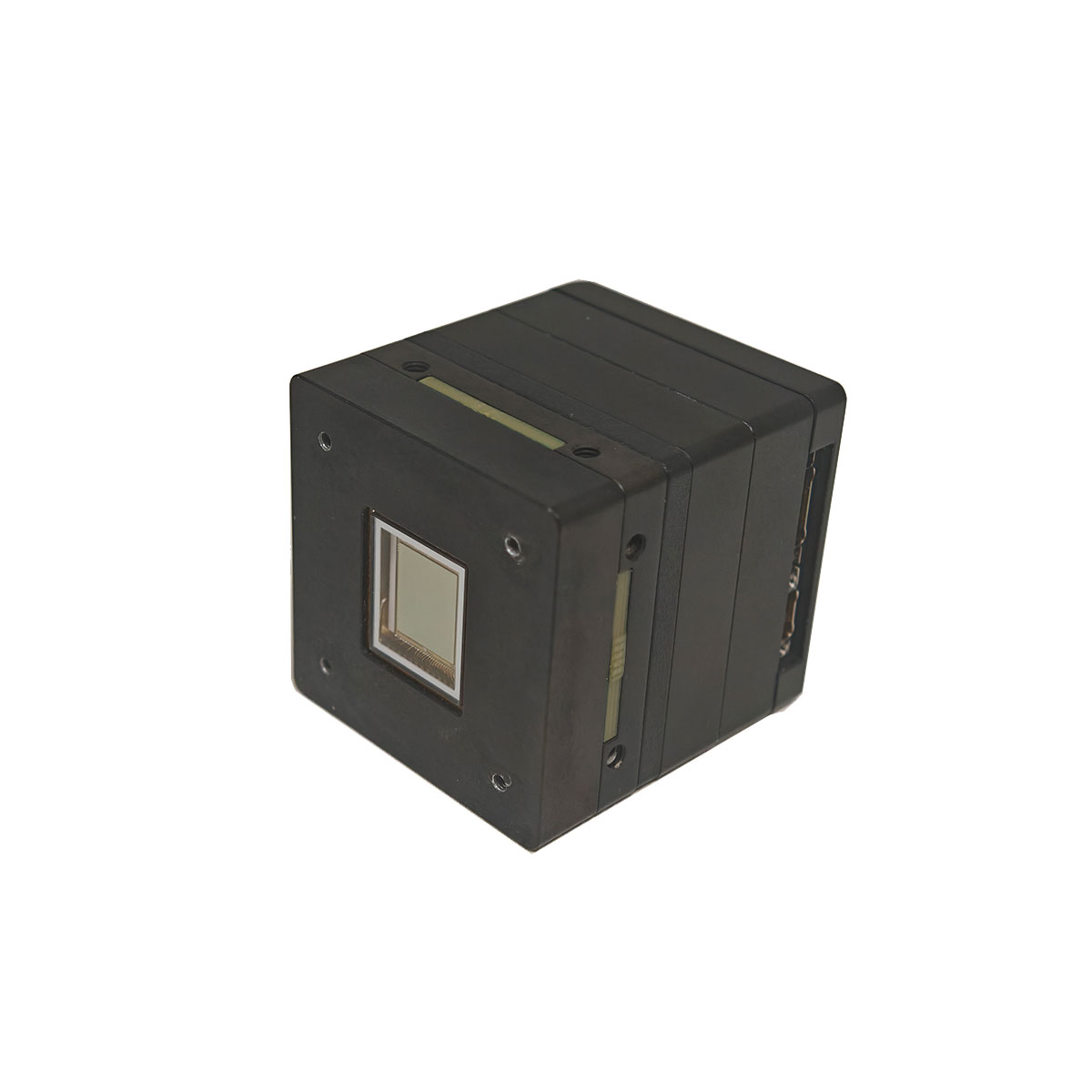

Mini 640×512 SWIR InGaAs -kamerat
STA-G640SW-IGA Mini -tyyppinen infrapunakuvausmoduuli perustuu 640×512 SW-infrapunatunnistimeen ja on yhteensopiva useimpien samantyyppisten IR-ilmaisimien kanssa. Se voi muuttaa infrapunasäteilyn visualisoiduksi kuvaksi. Runsaat toiminnot ja käyttöliittymät, pieni koko ja alhainen virrankulutus tekevät siitä helpon käytön järjestelmäintegraatiossa ja toissijaisessa kehityksessä. Sitä käytetään erilaisissa turvallisuuden ja valvonnan, rajavartioinnin, UAV-kuorman ja T&K:n sovelluksissa.
Lähetä kysely
Tuotteen Kuvaus
Tärkeimmät ominaisuudet ja tekniset tiedot ovat alla
| Malli | STA-G640SW-IGA |
| Kuvan resoluutio | 640×512 |
| Pitch-koko | 15um |
| Spektrialue | 0,8-1,7 µm |
| Mitat | 40mm × 40mm × 43,1mm |
| Paino | ≤ 0,3 kg |
| Kuvan ulostulon kehysnopeus | 50 Hz (oletus) |
| Videolähtöliitännät | Camera Link/SDI (digitaalinen), muut voidaan mukauttaa |
| Kuvan tulostustyyppi | 8-bittinen (oletus) tai 14-bittinen valittavissa |
| Virrankulutus | ≤5 W (vakiotila) |
| Kuvan napaisuus | Valkoinen kuuma/ musta kuuma/pseudoväri |
| Digitaalinen yksityiskohtien parannus | |
| Kuvan kontrastin parannus | |
| Kuvan suodatus ja kohinanpoisto | |
| Kuvan integrointi | Automaattinen/manuaalinen integrointiajan muutos |
| Sisäinen synkronointi tai ulkoinen synkronointi | |
| Yhden ja kahden pisteen NUC, korjausparametrit voidaan määrittää | |
| Automaattinen/manuaalinen kuolleiden pikselien vaihto | |
| Tarjoaa testikuvia, kuten harmaatason gradientin, raitakohteen ja shakkilaudan | |
| Kuvan kierto, peilaus, pysäytys ja digitaalinen zoomaus | |
| Hiusristikkopäällys/poista | |
| Käyttölämpötila | -40 ~ +60 ℃ |
| Varastointilämpötila | -55 ~ +70 ℃ |
| Kosteus | 0 % ~ 80 % RH |
| Liitännät ja virtalähde | |
| Digitaalinen videolähtö | CameraLink@8bit/CameraLink@14bit, SDI |
| SDI-videolähtö | 720P@50Hz, Tehokas näytön tarkkuus 640×512. |
| Viestintäliittymä | RS422 |
| Ulkoinen synkronointi | RS422 |
| Virtalähde | 12V DC (nimellinen) |
Huomautus: SWIR-kameroita voidaan mukauttaa. Jos parametreja on säädettävä, ota yhteyttä Jioptics-tiimiin.
Ominaisuudet
Kuvan ulostuloportti
Kuvan ulostuloportti
Moduuli tarjoaa online-portin ominaisuuden reaaliaikaiseen IR-kuvaan ja testikuviin. Analogiset ja digitaaliset videoliitännät vaihdetaan synkronisesti kuvan ulostuloportin kanssa. Tämä ominaisuus on myös muokattavissa.

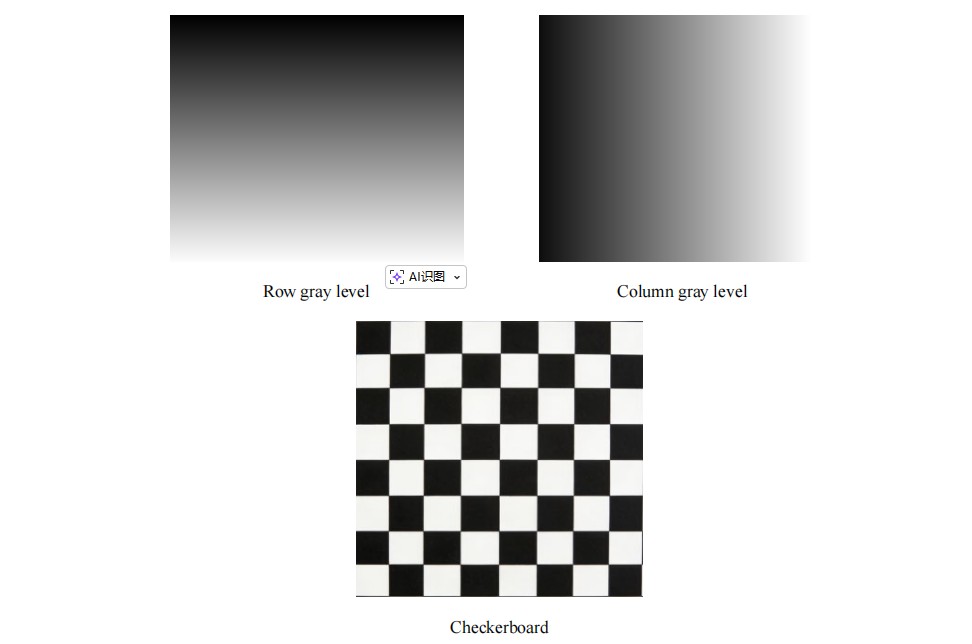

Testikuvia on 7 tyyppiä, mukaan lukien rivin harmaasävy ja sen dynaaminen kartta, sarakkeen harmaasävy ja sen dynaaminen kartta, rivin 5 neliön kohde ja sen dynaaminen kartta, sarakkeen 5 neliön kohde ja sen dynaaminen kartta sekä shakkilauta.
Sähköliitännät
Liittimen määritelmä
Liittimen määritelmä
Liittimen määritelmä ja johdotusohjeet ovat alla,
1) tyypin nimi: J63A-2F2-025-231-TH, vastaava liitin: J63A-212-025-161-JC1. Alla oleva määritelmä,
1) tyypin nimi: J63A-2F2-025-231-TH, vastaava liitin: J63A-212-025-161-JC1. Alla oleva määritelmä,
| Pin | Signaali | Varotoimenpiteet | Huomautus |
| 1 | GND |
|
GND |
| 13 | GND | ||
| 25 | GND | ||
| 8 | CL_X3_P | Kierretty pari | Kameran linkkikanava 3 |
| 20 | CL_X3_N | ||
| 9 | CL_XCLK_P | Kierretty pari | Kameralinkki CLK |
| 21 | CL_ XCLK _N | ||
| 10 | CL_X2_P | Kierretty pari | Kameran linkkikanava 2 |
| 22 | CL_X2_N | ||
| 11 | CL_X1_P | Kierretty pari | Kameran linkkikanava 1 |
| 23 | CL_X1_N | ||
| 12 | CL_X0_P | Kierretty pari | Kameran linkkikanava 0 |
| 24 | CL_X0_N | ||
| 2 | NC | NC |
|
| 14 | NC | NC |
|
| 3 | NC | NC |
|
| 15 | NC | NC |
|
| 4 | NC | NC |
|
| 16 | NC | NC |
|
| 5 | NC | NC |
|
| 17 | NC | NC |
|
| 6 | NC | NC |
|
| 18 | NC | NC |
|
| 7 | NC | NC |
|
| 19 | NC | NC |
|
2) tyypin nimi: J63A-2F2-015-231-TH, vastaava liitin: J63A-212-015-161-JC1. Alla oleva määritelmä,
| Pin | Signaali | Varotoimenpiteet | Huomautus |
| 1 | PGND | Kierretty pari | PGND |
| 2 | PGND | ||
| 4 | VIRTA_ 12V | POWER+ | |
| 11 | VIRTA_ 12V | ||
| 9 | Varaus -PGND | Kierretty pari | Varata |
| 10 | Vara-VIRTA_ 12V | ||
| 3 | Esync_422Output+ | Kierretty pari | Ulkoinen synkronointi, 422-lähtö |
| 12 | Esync_422 Output- | ||
| 5 | Esync_422Input+ | Kierretty pari | Ulkoinen synkronointi, 422-tulo |
| 14 | Esync_422Input- | ||
| 6 | RS422 TXD- | Kierretty pari | IR RS422 -lähtö |
| 13 | RS422 TXD+ | ||
| 8 | RS422 RXD- | Kierretty pari | IR RS422 -tulo |
| 15 | RS422 RXD+ | ||
| 7 | GND | NC |
|
3)SDI-liitin: PP5, tyypin nimi: MMCX_KWHD. Alla oleva määritelmä,
| Pin | Signaali | Huomautus |
| 1 | SDI | Signaali |
| 2, 3, 4, 5 | AGND | GND |

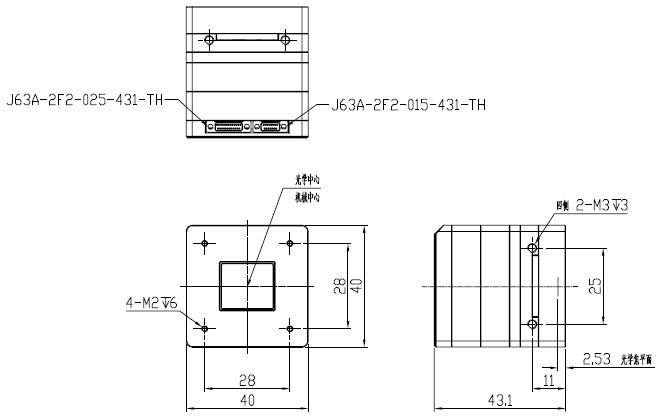

Mitat
Kamera Sisältää
| SW infrapunailmaisin | 1 kutakin |
| Ulkoinen satamalautakunta | 1 kpl |
| DB:n hallitus | 1 kpl |
| AD hallitus | 1 kpl |
| Ilmaisimen liitäntäkortti | 1 kpl |
| Sisäiset liitäntäkaapelit | 1 setti |
