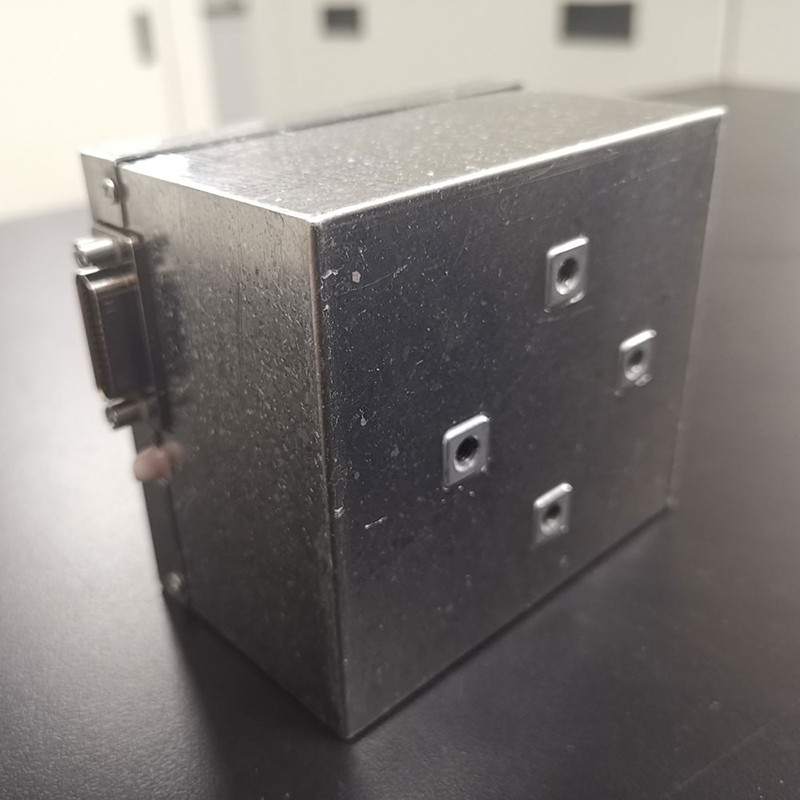

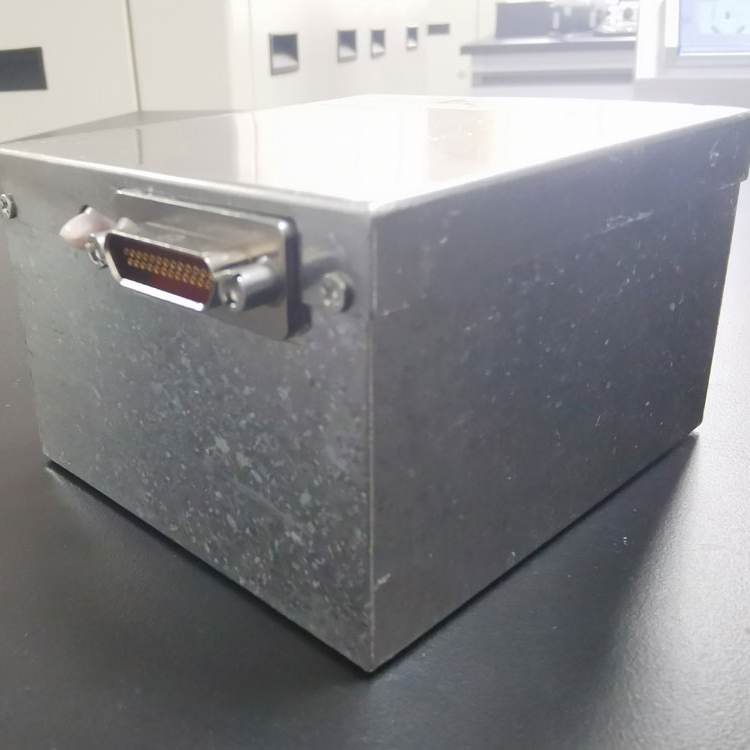

Rengaslaser gyroskooppi-jio70

Ring-laser Gyroscope-Jio70 on tarkkaan digitaalinen kaksitaajuinen kone, joka ravistaa yrityksemme tuottamaa laser-gyroa. Sillä on edut korkean tarkkuuden, yksinkertaisen virtalähteen, korkean integroinnin ja digitaalisen tulosteen edut. Se voi mitata kantaja -aallon kulmaliikkeen herkän akselin ympärille ja lähtö kaksi kvadratuuria aaltoa. Sitä voidaan käyttää laajasti sijoittamisen/navigoinnin, valvonnan/tiedustelun, palonhallinnan ja ohjusten ja niiden kantorakettien, lentokoneiden, miehittämättömien ilma -ajoneuvojen, alusten, alusten, panssaroitujen ajoneuvojen ja muiden kenttien integrointiin.

Malli:JIO70-RLG

Lähetä kysely

Tuotteen Kuvaus

Ringlaser-gyroskooppi-JIO70 on saatavana A-, B- ja C-malleissa erilaisten tarpeidesi tyydyttämiseksi.

Funktiot

Mittaa kiertokulma sen herkän akselin ympärille ja lähtö kaksi ortogonaalista neliöaaltoa.

Suorituskyky

JIO50 -tyyppinen laser -gyroskooppi on esitetty taulukossa 1
Taulukko 1 Gyron tärkeimmät tekniset indikaattorit

sarjanumero	parametri	yksikkö	Luokka A	Luokka B	Luokka C	Huomautus
1	Nollapoikkeama	°/h	≤0,5			/
2	puolueellisuusvakaus	°/h	≤0,3 %	≤0,5 %	≤0,8 %	100S, 1C
3	Nollapoikkeama toistettavuus	°/h	≤0,3 %	≤0,5 %	≤0,8 %	1s
4	satunnainen kävelykerroin	°/h 1/2	≤0,5 ‰	≤0,7 ‰	≤1,5 ‰	/
5	Asteikkokerroin	"/pulssi	2.568
6	Mittakerroin epälineaarisuus	ppm	≤3			/
7	Asteikon tekijän toistettavuus	ppm	≤3			1s
8	Magneettinen herkkyys	°/H · GS)	≤2 ‰			/
9	Suurin syöttökulmanopeus	°/s	≥ ± 400			/
1 0	Alkamisaika	s	≤10

Ympäristön sopeutumiskyky

a) Työlämpötila: -40 ℃ ~ + 65 ℃
b) Varastointilämpötila: -45 ℃ ~ + 85 ℃
c) värähtely: yhteensä 9,6 g;
d) isku: 30 g/11 ms (puoli sini) tai 75 g/6 ms (puoli sini);
E) Matalapaine: 5000 m merenpinnan yläpuolella.

Taajuus (Hz)	10	100	200	300	400	500	800	2000
Tehon spektritiheys (g 2 /Hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6DB

Virtalähde ja sähköinen rajapinta

a) Virtalähde
Tyyppi: ± 5 V, +15 V
Vaatimukset: +5 V - virta 180 mA, stabiilisuus ± 50mV, aaltoile <50mV
-5V - Virta 60 mA, stabiilisuus ± 50mV, aaltoile <50mV
+15 V - Virta 240MA, Stabiilisuus ± 100 mV, Ripple <100mV
b) Virrankulutus: <6W
c) Sähkörajapinnan tyyppi: J30J-25ZKP
D) Rajapinnan määritelmä: Sähkörajapintatappien määritelmä on esitetty taulukossa 2.

Taulukko 2 Sähkörajapinnan määritelmätaulukko

pinanumero	määritelmä	Huomautus
1	+15 V	voimansiirto
2	+15 VGND	+15 V Power Ground
3	NC	tyhjä
4	Hölynpöly	+5 V, -5 V: n voimakkuus
5	NC	tyhjä
6	+5 V	voimansiirto
7	-5V	voimansiirto
8	ELOKUU	Neliöaaltolähtösignaali 1 (TTL -taso)
9	Ottelu	Neliöaaltolähtösignaali 2 (TTL -taso)
10	TMP3	Platinumiresistenssilämpömittari 3
11	Toma	3 Platinumiresistenssi Yleiset päätelaitteet
12	TMP1	Platinaresistenssi 1
13	Tmp2	Platinaresistenssi 2
14	+15 V	voimansiirto
15	+15 VGND	+15 V Power Ground
16	NC	tyhjä
17	Hölynpöly	+5 V, -5 V: n voimakkuus
18	NC	tyhjä
19	+5 V	voimansiirto
20	-5V	voimansiirto
kaksikymmentä yksi	ELOKUU	Neliöaaltolähtösignaali 1 (TTL -taso)
kaksikymmentäkaksi	Ottelu	Neliöaaltolähtösignaali 2 (TTL -taso)
kaksikymmentä kolme	Hölynpöly	+5 V, -5 V: n voimakkuus
24	NC	Huippu
25	NC	Huippu
Platinumvastusten 1, 2 ja 3 mallit ovat PT1000
