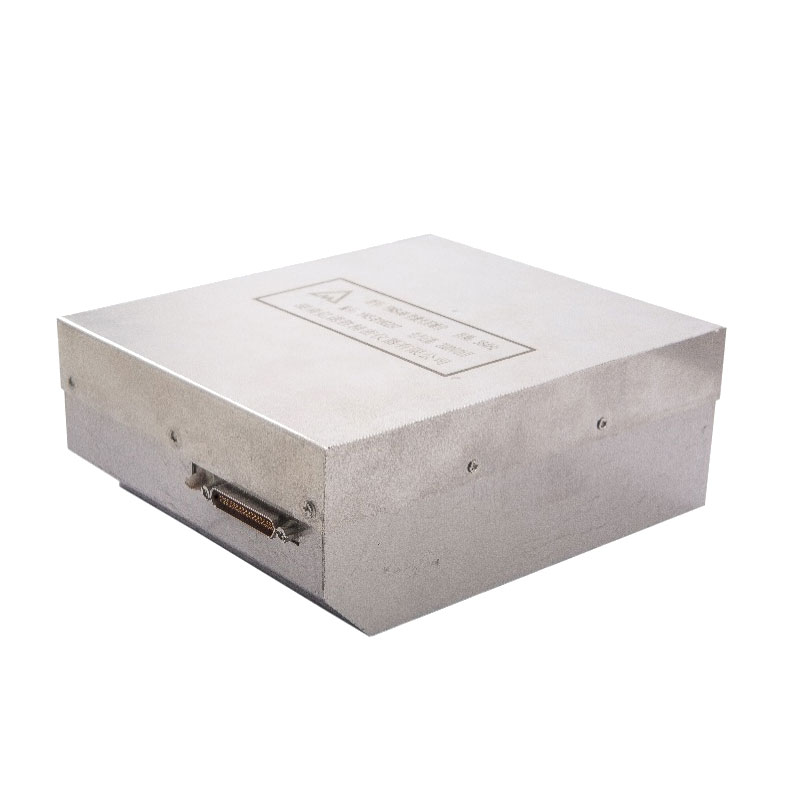

Ringlaser -gyroskooppi - Jio90

Ring Laser Gyroscope-Jio90 on tarkkaan digitaalinen kaksitaajuinen kone, joka ravistaa yrityksemme tuottamaa laser-gyroa. Sillä on edut korkean tarkkuuden, yksinkertaisen virtalähteen, korkean integroinnin ja digitaalisen tulosteen edut. Se voi mitata kantaja -aallon kulmaliikkeen herkän akselin ympärille ja lähtö kaksi kvadratuuria aaltoa. Sitä voidaan käyttää laajasti sijoittamisen/navigoinnin, valvonnan/tiedustelun, palonhallinnan ja ohjusten ja niiden kantorakettien, lentokoneiden, miehittämättömien ilma -ajoneuvojen, alusten, alusten, panssaroitujen ajoneuvojen ja muiden kenttien integrointiin.

Malli:JIO90-RLG

Lähetä kysely

Tuotteen Kuvaus

Ringlaser -gyroskooppi - Jio90 on saatavana A-, B- ja C -malleissa vastaamaan erilaisia tarpeitasi.

Funktiot

Mittaa kiertokulma sen herkän akselin ympärille ja lähtö kaksi ortogonaalista neliöaaltoa, jotka sisältävät kiertotiedot.

Suorituskyky

JIO50 -tyyppinen laser -gyroskooppi on esitetty taulukossa 1
Taulukko 1 Gyron tärkeimmät tekniset indikaattorit

Sarjanumero	Parametri	Yksikkö	Palkkio	Luokka A	Luokka B	Luokka C	Huomautus
1	Nollapoikkeama	°/h	≤0,3				/
2	puolueellisuusvakaus	°/h	≤1 ‰	≤3 ‰	≤4 ‰	≤5 ‰	100S, 1C
3	Nollapoikkeama toistettavuus	°/h	≤1 ‰	≤2 ‰	≤3 ‰		1s
4	satunnainen kävelykerroin	° / h1 / 2	≤0,4 ‰	≤0,6 ‰	≤0,7 ‰	≤1 ‰	/
5	Asteikkokerroin	"/pulssi	1.865
6	Mittakerroin epälineaarisuus	ppm	≤1				/
7	Asteikon tekijän toistettavuus	ppm	≤1				1s
8	Magneettinen herkkyys	°/H · GS)	≤1,5 ‰	≤2 ‰			/
9	Suurin syöttökulmanopeus	°/s	≥400				/

Ympäristön sopeutumiskyky

a) Työlämpötila: -40 ℃ ~ + 65 ℃
b) Varastointilämpötila: -45 ℃ ~ + 85 ℃
c) värähtely: yhteensä 9,6 g;
d) isku: 30 g/11 ms (puoli sini) tai 75 g/6 ms (puoli sini);
E) Matalapaine: 5000 m merenpinnan yläpuolella.

Taajuus (Hz)	10	100	200	300	400	500	800	2000
Tehon spektritiheys (g 2 /Hz)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6DB

Virtalähde ja sähköinen rajapinta

a) Virtalähde
Tyyppi: ± 5 V, +15 V
Vaatimukset: +5 V - virta 180 mA, stabiilisuus ± 50mV, aaltoile <50mV
-5V - Virta 60 mA, stabiilisuus ± 50mV, aaltoile <50mV
+15 V - Virta 240MA, Stabiilisuus ± 100 mV, Ripple <100mV
b) Virrankulutus: <6W
c) Sähkörajapinnan tyyppi: J30JM-37ZK
D) Rajapinnan määritelmä: Sähkörajapintatappien määritelmä on esitetty taulukossa 2.

Taulukko 2 Sähkörajapinnan määritelmätaulukko

Nasta sarjanumero	Määritelmä	Huomautus	Nasta sarjanumero	Määritelmä	Huomautus
1	NC	tyhjä	/	/	/
2	Hölynpöly	signaali	20	NC	tyhjä
3	NC	tyhjä	kaksikymmentä yksi	NC	tyhjä
4	NC	tyhjä	kaksikymmentäkaksi	NC	tyhjä
5	NC	tyhjä	kaksikymmentä kolme	NC	tyhjä
6	Pidä itse	/	24	NC	tyhjä
7	NC	tyhjä	25	Pidä itse	/
8	Pidä itse	/	26	NC	tyhjä
9	Koos	Neliöaaltolähtösignaali 2 TTL -taso	27	Koos	Neliöaaltolähtösignaali 2 TTL -taso
10	Hölynpöly	signaali	28	Hölynpöly	signaali
11	SYNTI	Neliöaaltolähtösignaali 1 TTL -taso	29	SYNTI	Neliöaaltolähtösignaali 1 TTL -taso
12	T1	Platinaresistenssi 1	30	T2	Platinaresistenssi 2
13	T3	Platinumiresistenssilämpömittari 3	31	T4	Platinumiresistenssi 4
14	Tcom	4 platinaresistenssin yleiset päätelaitteet	32	Tcom	4 platinaresistenssin yleiset päätelaitteet
15	Hölynpöly	+5 V, -5 V: n voimakkuus	33	Hölynpöly	+5 V, -5 V: n voimakkuus
16	+5 V	voimansiirto	34	+5 V	voimansiirto
17	+15 V	voimansiirto	35	+15 V	voimansiirto
18	15 VGND	+15 V Power Ground	36	15 VGND	+15 V Power Ground
19	-5V	voimansiirto	37	-5V	voimansiirto
Huomaa: Platinumiresistenssimalli on PT1000
