Rengaslaser Gyro Strapdown inertianavigointijärjestelmä
JIO-D70A-rengaslaser-gyro-hihnan inertianavigointijärjestelmä on inertiaalinen navigointijärjestelmä, joka perustuu rengaslaser-gyroskooppiin ja kvartsiin joustavaan kiihtyvyysmittariin.Kan voidaan yhdistää korkeusmittariin, GNS: iin, ilma-nopeusmittariin ja muihin apuvälineisiin, voi olla lentoyhtiö, maa-alueen kuljettaja ja muut navigointitiedot, kuten nopeus, sijainti ja asenne.
Malli:JIO-D70A
Lähetä kysely
Tuotteen Kuvaus
D70A-sarjaa inertiaalisia navigointijärjestelmiä voidaan käyttää laajasti säiliöissä, kaikenlaisissa panssaroiduissa ajoneuvoissa, itsekulkevissa tykistössä, raketteissa, kaikenlaisissa miehittämättömissä ilma-ajoneuvoissa, ilma-aluksissa, aluksissa, autoissa, nopealla kiskoilla, miehittämättömillä ajoneuvoilla, mobiili-satelliittiviestinnällä, drilling-alustalla ja muilla kantoalustalla.
Rengaslaser gyro strapdown inertianavigointijärjestelmän tekniset ominaisuudet
Keskitason rengaslaser Gyro- ja kvartsikiihdytysmittari
Valinnainen staattinen tai liikkuva perusta itsenäisyys
Virheparametrit Kalibrointi ja kompensointi täydellä lämpötila -alueella
Valinnaiset monipuoliset syöttörajapinnat GNSS/ODOMETER/DVL
Konfiguroitavat navigointitilat
Erinomainen ympäristön soveltuvuus
Sotilasstandardit
Valinnainen staattinen tai liikkuva perusta itsenäisyys
Virheparametrit Kalibrointi ja kompensointi täydellä lämpötila -alueella
Valinnaiset monipuoliset syöttörajapinnat GNSS/ODOMETER/DVL
Konfiguroitavat navigointitilat
Erinomainen ympäristön soveltuvuus
Sotilasstandardit
Tyypilliset sovellusskenaariot
Meren ajoneuvonavigointi
Vesiajoneuvojen ajoneuvon navigointi ja paikannus
Maa-ajoneuvon sijoittaminen ja pohjoinen
Vakauttaminen ja hallinta liikenteen siirtämiseksi
Asenteen mittaus vaativille sovelluksille
Vesiajoneuvojen ajoneuvon navigointi ja paikannus
Maa-ajoneuvon sijoittaminen ja pohjoinen
Vakauttaminen ja hallinta liikenteen siirtämiseksi
Asenteen mittaus vaativille sovelluksille
Järjestelmän päätoiminnot
Sillä on tiedon tuottamisen tehtävä, kuten kantoaaltoasento, otsikko, asennekulma, kulmanopeus ja nopeus reaaliajassa;
Siinä on työtilat, kuten puhdas inertiaalinen navigointi ja INS/GNSS (mukaan lukien Beidou) integroitu navigointi;
Hallussaan funktiota satelliitti -navigointitietojen vastaanottamisessa, jotka ovat ulkoisen aikajärjestelmän taajuusstandardilaitteiden tarjoamia;
Sillä on maanpinnan itsenäisyyden toiminta ja se tukee ilman kohdistuksen toimintaa;
Siinä on toimintoja, kuten virran itsetestaus, jaksollinen itsetestaus, tilaraportti, asennusvirhekompensaatio ja haihtumaton tallennustila.
Siinä on työtilat, kuten puhdas inertiaalinen navigointi ja INS/GNSS (mukaan lukien Beidou) integroitu navigointi;
Hallussaan funktiota satelliitti -navigointitietojen vastaanottamisessa, jotka ovat ulkoisen aikajärjestelmän taajuusstandardilaitteiden tarjoamia;
Sillä on maanpinnan itsenäisyyden toiminta ja se tukee ilman kohdistuksen toimintaa;
Siinä on toimintoja, kuten virran itsetestaus, jaksollinen itsetestaus, tilaraportti, asennusvirhekompensaatio ja haihtumaton tallennustila.
Järjestelmän koostumus ja mitat

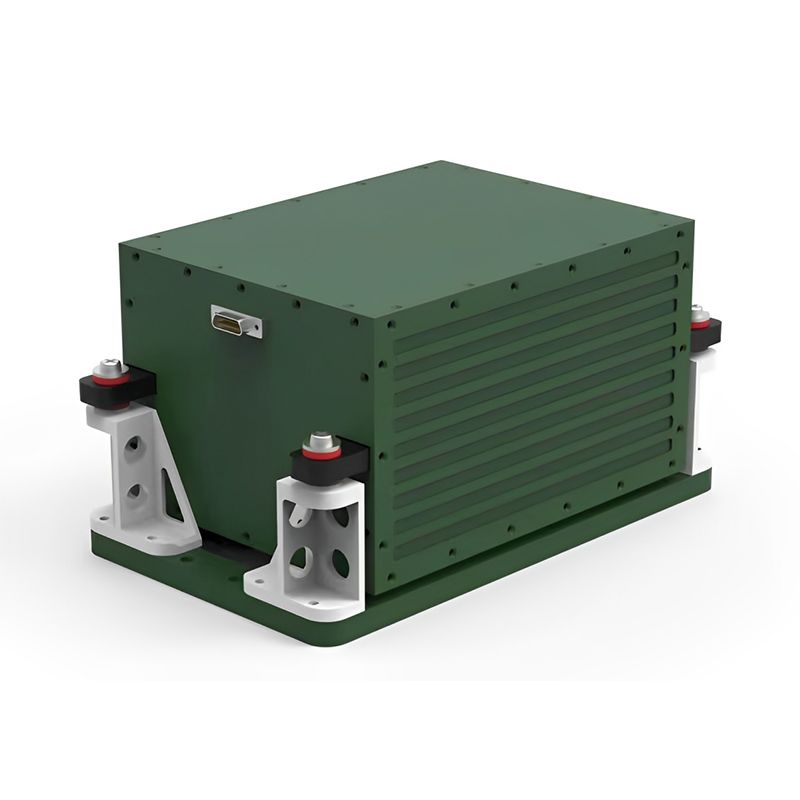

Koko järjestelmä koostuu kahdesta osasta: inertianavigointipäällikkö ja inertianavigointi päälaitteen kiinnike.
Niistä päälaitteen ulkoiset mitat ovat seuraavat:
Niistä päälaitteen ulkoiset mitat ovat seuraavat:
Järjestelmän tärkeimmät tekniset indikaattorit
| Järjestelmän tarkkuus Järjestelmän tarkkuus |
Puhdas inertiaalinen navigointi/puhdas inertianavigointi | 0,6 nmile/1H, CEP | |
| Integroitu navigointi/navigointi GNSS: n kanssa | ≤5m, 1s _ | ||
| Otsikkokulma | 0,03 °, RMS | ||
| Vaaka -asenne (rulla ja sävelkorkeus) Vaaka -asenne (Roll & Pitch) |
0,006 °, RMS | ||
| Puhdas inertiaalisen nopeus | 1,5 m/s, RMS | ||
| GNSS -integroitu navigointinopeus | 0. 1 m/s, RMS | ||
| Osoitukset jstk Inertiaalilaitteet Gyro- ja kiihtyvyysanturien parametrit |
Laser -gyroskooppi _ Gyroskooppi |
Etäisyys | ± 6 00 Sinä/s |
| Puolueellisuusvakaus | ≤0,005 astetta/h, 1σ | ||
| Nollapoikkeama toistettavuus Puolueellisuuden toistettavuus |
≤0,005 astetta/h, 1σ | ||
| Asteikon tekijä epälineaarisuus | 5 ppm | ||
| Kiihtyvyysanturi Kiihtyvyysanturi |
Etäisyys | ± 15 g _ | |
| Puolueellisuusvakaus | ≤10 µg, 1C | ||
| Nollapoikkeama toistettavuus Puolueellisuuden toistettavuus |
≤10 µg, 1C | ||
| Asteikon tekijä epälineaarisuus | 15 ppm | ||
| kohdistaa aika Linjausaika |
Kylmäkäyttö | ≤ 8 min | |
| Aloittaa uudelleen | ≤ 5min _ | ||
| Ilman/lennon aloittaminen | ≤10 minuuttia | ||
| Työaika Käyttöaika |
Jatkuva työaika/käyttöaika | Yli 10H | |
| Käyttöliittymäominaisuudet rajapinta |
Syöttöjännite/jännite | 18 ~ 36vdc | |
| Virrankulutus | ≤ 40W @ 24 VDC | ||
| Sähkörajapinta/sähköinen | RS232 × 2 RS422 × 3 Voi × 2 Ethernet × 1 1pps × 1 |
||
| Tietojen päivitysnopeus (konfiguroitavissa) | 200Hz@115.2kbps _ _ _ | ||
| Käyttää ympäristöä Ympäristö- |
Käyttölämpötila | -40 ° C ~+65 ° C | |
| Varastointilämpötila/varastointilämpötila | -55 ° C ~+85 ° C | ||
| Käytä korkeutta/korkeutta | 20000m | ||
| Kosteus | 95% (+25 ° C) | ||
| Värähtely/värähtely | 5G @ 20 ~ 2000Hz | ||
| Shokki | 40 g, 11 ms, 1/2 sinia | ||
| Fysikaaliset ominaisuudet Fyysinen |
Mitat/ koko (l*w*h) | 140 x 233 x 112 mm _ | |
| Paino/ paino | 3 kg | ||
Huomaa: Rakenne voidaan mukauttaa käyttäjän vaatimusten mukaisesti.
