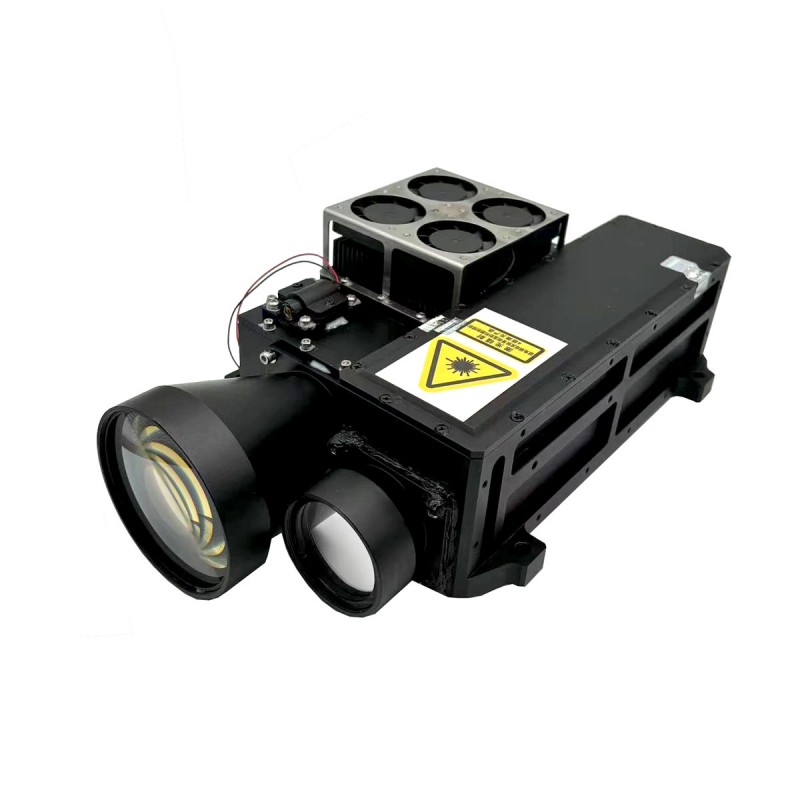

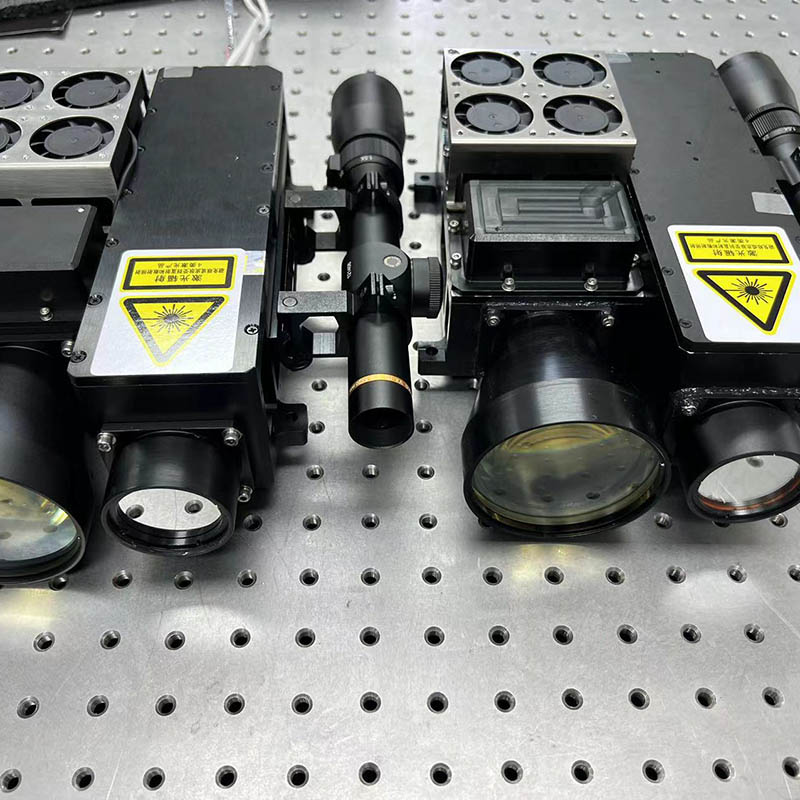

100MJ Laser Target Desicinetor (Ltd) WIHT LRF

STA-Z100M on sotilaallinen 100MJ-laser-kohde-nimeäjä, jolla on ratkaiseva rooli tarkkuusjärjestelmissä, jotka kykenevät tarjoamaan tarkkoja ohjeita älykkäille ammuksille. Edistyneen optisen järjestelmän avulla se merkitsee kohteen lasersäteellä varmistaen, että tarkkuusohjatut aseet voivat tuhota kohteen erittäin suurella tarkkuudella ja tehokkuudella.

Lähetä kysely

Tuotteen Kuvaus

Tämä laserkohde -nimittäjän malli hyväksyy integroidun suunnittelun, järjestelmä koostuu laservalonlähteestä ja ohjaimesta, etäisyyden mittausmoduulista, havaintojärjestelmästä ja ohjausmoduulista.

Päätoiminto

Kohdeohjeet
Kohteen etäisyyden määritys
Purettu kohdistuspalkki

Tärkeimmät tekniset indikaattorit

Laservalon lähteen pääparametrit
Toimiva aallonpituus	1064nm ± 1nm
Pumpputila	puolijohde -sivupumppu
Säteilytaajuus	Tarkka koodi 45 ms - 125 ms (tarkista koodi 20Hz)
Laukaisumenetelmä	Molemmat int. Liipaisin ja ext. liipaisin (liipaisimen viive: 304US+-1us)
Lähtöenergia	≥100mj@20Hz
Enimmäisradistuksen etäisyys	≥12 km
Q -kytkentätila	Elektro-optinen Q-kytkentä
Pulssin leveys	10ns ~ 20ns
Säteen erottelukulma	Käyttämällä 0,15 MRAD (hyväksyntämenetelmä hyväksyy reikäreiän menetelmän ja reikän reikän ja reikävapauden suhde on vähintään 86,5%)
Pulssienergian vakaus	≤8%(RMS)
Säteilytystyösykli	90 -luvun työ, aika 60S; 4 sykliä (normaali lämpötila tai matala lämpötila), 1 sykli (korkea lämpötila 60 ℃)
Virtalähde	DC 24V ± 4 V
Voima	7
Viestinnän sarjaportti	RS422
Ulkoinen liipaisiliitäntä	3 V: n differentiaalitaso, RS422-rajapinta (viiveaika on 304US +/- 1US liipaisimen signaalista ulos)
Koodaustyyppi	Tarkka taajuuskoodaus, aikakoodaus, pseudo -satunnainen koodaus
Tarkkuuden käyttäminen	<+-1us
Laserparametrit
Etäisyystila	0 ~ 5Hz aina
Enimmäis etäisyys	> 30 km (20 km näkyvyys, 2,3x2,3m tyypillinen tavoite, kohteen heijastuskyky> 20%)
Minimi mitattu etäisyys	300 metriä
Etäisyystarkkuus	± 5m
Ympäristön sopeutumiskyky
Matala lämpötila	Käyttölämpötila: -40C
Matala lämpötila	Varastointilämpötila: -45 ℃
Korkea lämpötila	Käyttölämpötila: + 60 ℃
Korkea lämpötila	Varastointilämpötila: +65 ℃.
Kostea lämpö	Suhteellinen kosteus: 95%± 3%;
	Lämpötila: +35 ℃ ± 2 ℃
	Varastointiaika: 72h.
Vaikutus
Isku -aaltomuoto	puoliksi sinimuotoinen pulssi
Huippukiihtyvyys	10G
Pulssin leveys	11 ms
Iskujen lukumäärä	3 pystysuorassa aksiaalisuunnassa
Värähtely
Taajuusalue	5 ~ 16Hz yhden amplitudin siirtymä: 1,5 mm
Taajuusalue	16 ~ 200Hz (16 ~ 60 Hz optisille laitteille) Kiihtyvyys: 1,5 g
Yksi skannausaika	12min
Kesto	pystysuora aksiaali 36min

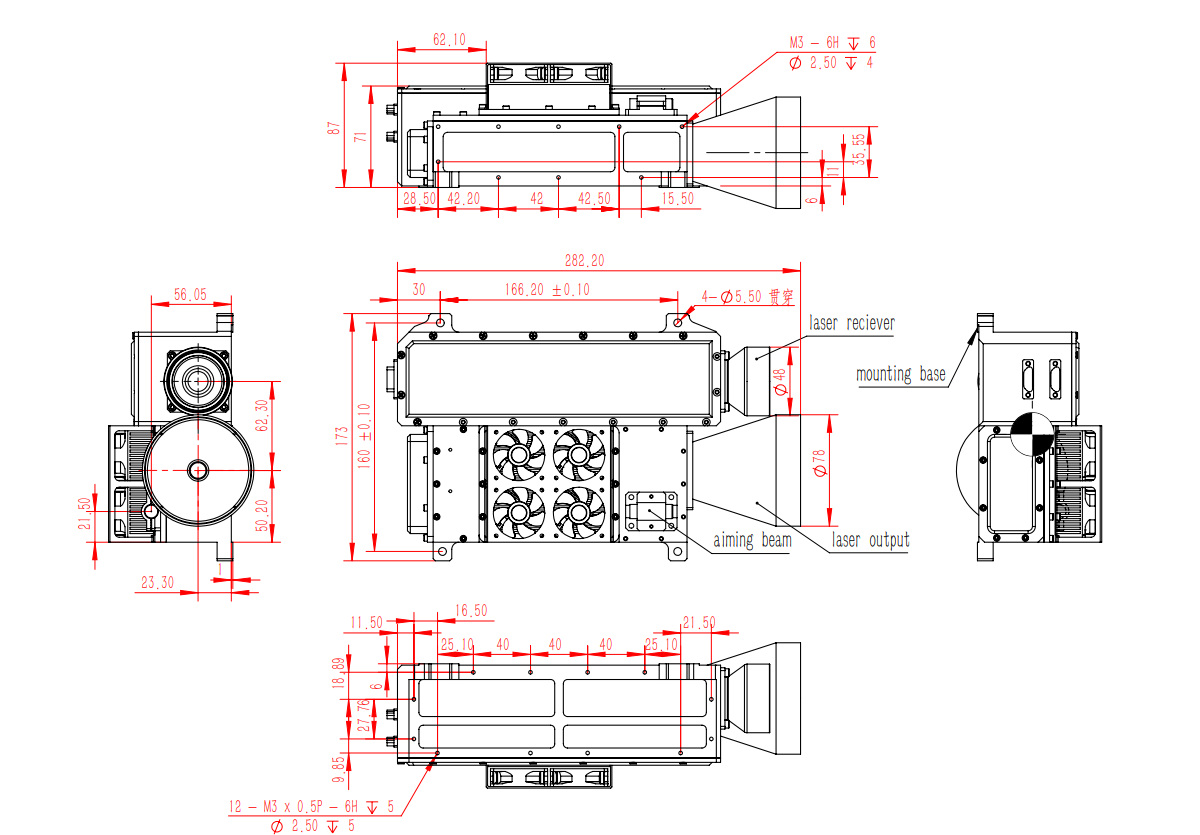

Täyden sarjan tilavuus

Sähkörajapinta

Viestintäliitin (pistorasiamalli J30J-15ZKP, Butt Plug -malli J30J-15TJ) PIN-määritelmä

Nasta	Määritelmä	Sisältö	Signaalityyppi	Huomautukset
1	TX+	RS422 Lähetä positiivinen (paikallinen)	Tulos	Object Host Computer
2	TX -	RS422 Lähetä negatiivinen (paikallinen)	Tulos	Object Host Computer
3	RX+	RS422 saa positiivista (paikallista)	Syöttö	Objektin ylätietokone
4	RX -	RS422 vastaanottaa negatiivista (paikallista)	Syöttö	Objektin ylätietokone
5	Hölynpöly	Ground RS422	Signaali	Objektin ylätietokone
6				Valmistajan virheenkorjaus
7				Valmistajan virheenkorjaus
8				Valmistajan virheenkorjaus
9				Valmistajan virheenkorjaus
10				Valmistajan virheenkorjaus
11				Valmistajan virheenkorjaus
12				Valmistajan virheenkorjaus
13				Valmistajan virheenkorjaus
14		Ulkoinen aikajärjestelmä +	Syöttö	RS422 -ero
15		Outer Time Tong -	Syöttö	RS422 -ero

Power Connector (Pistoketyyppi J30J02P020P000S0P120, Pistoketyyppi J30J02P020S000S0L000) PIN -määritelmä

Pinanumero	Määritelmä	Huomautukset
A, b	24 V	Langan väri on punainen
C, D	Hölynpöly	Langan väri on musta

Keskeiset suorituskyvyn indikaattorit

Virtalähde ja virrankulutus	Virransyöttöalue	20 V ~ 33 V, DC
	Virrankulutus	Huipputeho on enintään 240 W, valmiustila on enintään 60 W (huoneenlämpötila)
Luotettavuus	MTBF on vähintään 4000 tuntia (kokonaispalointiaika on suurempi kuin 3 miljoonaa)
Turvallisuus	Aseta varoituslaite laserille
	Laser -lähettimen poistuminen on tarjolla ilmeisiä varoitusmerkkejä
	Laitteet ovat hyvin maadoitettuja
Ylläpidettävyys	Kaikissa tärkeimmissä toiminnallisissa komponenteissa ja laitteissa on sekä vikaindikaattorit että indikaattorit normaalille toiminnalle
	Keskimääräinen korjausaika MTTR on enintään 20 minuuttia
Sähkömagneettiset yhteensopivuusvaatimukset	Järjestelmän käynnistysprosessissa laitteet voivat olla yhteensopivia järjestelmän muiden laitteiden kanssa ja käyttää normaalisti

Ympäristön mukautumisvaatimukset

Lämpötila	Käyttölämpötila		-40 ℃ ~ +60 ℃
	Säilytyslämpötila		-45 ℃ ~ +70 ℃
Kostea lämpö	Suhteellinen kosteus		95% ± 3%
	Lämpötila		+25 ° C ± 2 ° C
	Säilytysaika		72H
Värähtely	Värähtelyspektrin muoto (GRMS = 6,06)		20Hz - 80 Hz			+3dB/lokakuu
			80Hz - 350Hz			G2/0,04 Hz
			350Hz - 2000Hz			-3dB/lokakuu
	Tärinänsuunta ja aika		värähtele kahteen suuntaan vähintään 10 minuutin ajan. (Tärinä kahteen suuntaan, ts. X -akseli, joka on myös laser -akselia ja z -suuntaa pitkin)
	Hallintapiste		tulisi valita kiinnitys- tai ravistuspöydän pinnalla lähellä tuotteen maksimaalista jäykkyyttä, suuret laitteet voivat käyttää monipisteen keskimääräistä ohjausta
	Valvontapiste		Valvontapiste tulisi valita testauksen alla olevan tuotteen avainosaan, jotta juurikeskus neliökiihtyvyysvaste ei ylitä suurinta sallittua suunnittelua (GRMS = 6,06)
	Asennusvaatimukset		Näyte on kiinnitetty tiukasti ravistuspöydälle, ja iskunvaimentimilla varustetuille tuotteille iskunvaimentimet on poistettava ennen testausta
	Suorituskyvyn tarkistus		Värähtelytestauksen aikana, jolla on virta, kaikkien suorituskyvyn indikaattorien on täytettävä suunnitteluasiakirjassa määriteltyjä teknisiä vaatimuksia. Vikatapauksessa korjaukset ovat sallittuja. Korjauksen jälkeen spektriarvo on alennettava arvoon 0,01 g²/Hz, GRMS = 3,03, ja näytteelle tulisi altisteta värähtely värähtelylle 10 minuutin ajan hyväksymistestin aikana.
Lämpötilasykli	Lämpötila -alue		Pintakoe		-40 ± 3 ℃ ~ +55 ± 2 ℃
	Lämpötilan muutoksen määrä		Lämpötilan nousu		10 ℃/min
			Jäähdytys		10 ℃/min
	Pyöräilyajat		Kymmenen sykliä tulisi saada päätökseen, mikä varmistaa, että kaksi viimeistä sykliä ei ole vikoja. Jos vika tapahtuu kahden viimeisen syklin aikana korjausten jälkeen, tarvitaan vielä 2 viatonta sykliä.
	Kierto -aika		Yksi syklin aika on 4H, yksi sykli sisältää lämpötilan nousun → Lämpötilan oleskelu → Jäähdytys → Lämpötilan oleskelu → Lämpötilan nousu
	Korkea ja matala lämpötilan viipymisaika		Viipymisaika riippuu näytteen lämpökapasiteetista. Tuotteen lämpö- tai kylmän läpäisevyyden periaatteen perusteella näytteen sisälämpötila ylläpidetään 5 minuutin ajan stabiilisuuden saavuttamisen jälkeen
	Testauksen alla olevan tuotteen vaatimukset		Yleisen lämpötilasyklin testin koko koneella tulisi olla niin pitkälle kuin mahdollista kannen avaamiseksi
	Tarkistaa ja korjata		Power Test -laitteessa jokaisen lämpötilasyklin jälkeen on tarpeen vahvistaa, että laitteessa ei ole vikoja ennen siirtymistä seuraavaan lämpötilasykliin
Upotusvaatimukset	Upotus suoritetaan koko laitteen kanssa
kuljetusvaatimukset	Laitteet on kuljetettava koko ajoneuvona
	Jos tuote ei ole suoritettu maantiekuljetustestiä, voit suorittaa sisäkuljetussimulaatiotestin simulaatiokuljetuspöydällä. Tämä testi sisältää sinimuotoisen syklisen tärinän testin suorittamisen tuotteen suorituskyvyn arvioimiseksi
	Simuloidun kuljetuspöytätestin vaatimukset ovat seuraavat
	Koeolosuhteet	Taajuus		5Hz ~ 200Hz
		Amplitudi		5Hz ~ 7Hz
		Amplitudi 12 mm ~ 8 mm
		7Hz ~ 200Hz yhtäläinen kiihtyvyys 1,5 g
		Värähtelykokeen olosuhteet sallittu poikkeama on sama kuin laajakaistan satunnainen tärinätesti
	Suunta	pystysuora akselin suunta ja sivu; suunta: pystysuora ja lateraalinen akseliin
	Kierto -aika	Log-skannaus 5Hz ~ 200Hz ~ 5Hz, 12 minuuttia sykliä kohti; Kun näytteen resonanssitaajuus mitataan alle 5Hz, testitaajuutta voidaan pidentää 2Hz: iin, 2Hz ~ 200Hz ~ 2Hz skannaus, skannausajan tulisi olla 15 minuuttia. Värinäaika kumpaankin suuntaan on 90 min-minin
	Kuljetustestin jälkeen tarkista mahdolliset vaurioiden tai rakenteellisen löystymisen merkit ja suorita tekniset indeksit tarkastavat suunnitteluvaatimusten täyttämiseksi
