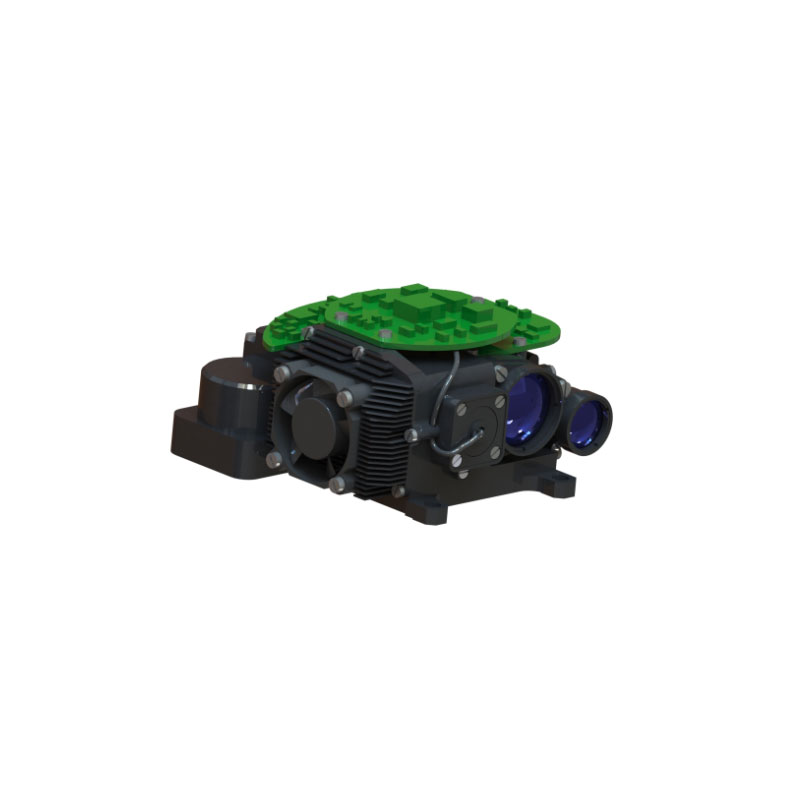

40MJ 1064NM Laser Target Merkitsaattori

Laser -etäisyysmittari/valaistus voi saavuttaa seuraavat toiminnot sarjaviestinnän rajapinnan kautta:
2.1 Vastaa laser -ohjeisiin ja voi lopettaa vaihtelun milloin tahansa STOP -komennon mukaan;
2.2 Etäisyystiedot ja tilatiedot tulostetaan kerran jokaiselle pulssille;
2.3 jatkuvan vaihtelun aloittamisen jälkeen 1Hz: llä, jos stop -komentoa ei vastaanoteta, se pysähtyy automaattisesti 5 minuutin kuluttua;
2.4 jatkuvan vaihtelun aloittamisen jälkeen 5Hz: llä, jos stop -komentoa ei vastaanoteta, se pysähtyy automaattisesti yhden minuutin kuluttua;
2.5 Sillä on yksi etäisyystoiminto;
2.6 Se voi asettaa valaistustilan ja koodauksen ja voi tulostaa valitut asetukset;
2.7 Vastaa laservalaistuskomentoon, valaise asetetun tilan ja koodauksen mukaan ja voi lopettaa valaistuksen milloin tahansa STOP -komennon mukaan;
2.8 Jos stop -komentoa ei vastaanoteta valaistuksen aloittamisen jälkeen, se pysähtyy automaattisesti yhden valaistusjakson jälkeen;
2.9 Laservalaistuksen aikana etäisyysarvot ja tilatiedot saadaan kerran jokaiselle pulssille;
2.10 Se voi ilmoittaa emittoitujen laserpulssien kumulatiivisen määrän (ei menetetä voiman epäonnistumisen tapauksessa);
2.11 Se voi ilmoittaa emittoitujen laserpulssien kumulatiivisen määrän (ei menetetty energianhäiriöiden tapauksessa);
2.12 Rangaistus- ja laservalaistustyössä ilmoitetut tiedot sisältävät pulssinlaskentalukuja;
2.13 Itsekeskuksen ja lähtövirhekoodit:
2.13.1 Itsetesti, mukaan lukien
2.13.1.1 RS422 Sarjaporttiviestinnän tila;
2.13.1.2 Korkea lämpötila hälytys.
2.13.2 Käynnistä ja sykli itsetesti, mukaan lukien:
2.13.2.1 RS422 Sarjaporttiviestinnän tila;
2,13.2.2 Korkea lämpötilan hälytys;
2.13.2.3 Korkean lämpötilan hälytys.
HUOMAUTUS: Laser-etäisyysmittarit/valaisimet voivat havaita vain lataus-/purkamisen ja laserpäästöjen/päästöjen viat, kun säteilee lasersäteitä. Siksi voimanoton testi ei vaadi edellä mainitun kahden tyyppisten vikojen havaitsemista. Käynnistyksen aikana itsetestauksen ja jaksollisen itsetestin aikana laser-etäisyysmittari/valaistus raportoi havaitsemisen tuloksen viimeisestä valaistuksesta tai vaihtelusta. 2.2 Lämpötilan varoitustuotanto, odotettu suorituskyky valaistuksen aikana tai vaihtelun aikana.

Yllä olevan taulukon viestin runko on kuvattu osassa 2 "dataprotokolla". Otsikko, osajärjestelmän tunniste ja alatunniste on kuvattu vastaavasti taulukoissa 1, 2 ja 3.

'Otsikon' ensimmäinen tavu on 0xCC, joka on synkronointikoodi, joka osoittaa tietokehyksen alkua; Alijärjestelmän tunnusnumero on järjestelmän määrittämä tunnistusnumero laser -etäisyysmittarille/valaisimelle järjestelmän tunnistamiseksi monomeerin tunnistamiseksi. Alijärjestelmän tunnusnumero on 0x08; Viestin hännä on tarkistussumma, joka on Modulo 256, kun se on summattu kaikki viestirunkoon tavut.

Lähtötiedot viittaavat järjestelmän lähettämään komentoon Laser Rangefinder/-säteilijälle. Komentotietopaketti on 6-tavun kiinteäpituisessa muodossa, ja tietokappale on 3 tavun. Erityinen määritelmä on esitetty taulukossa 4.

Huomautus 1: Laserilla/säteilijällä valaisevassa tilassa voi vastata valaistuskomentoon;
HUOMAUTUS 2: Laser, joka ulottuu/valaistus säteilytyksessä, vastaa vain laserpysäytyskomentoon;
Huomautus 3: N/A Oletusarvo on 0x00.

Syöttötiedot viittaavat järjestelmän vastaanottamiin tilatietoihin Laser Rangefinder/Illuminatorilta. Tilaviestipaketti on 9 tavun kiinteäpituisessa muodossa ja viestin runko on 6 tavun, kuten taulukossa 5 on määritelty.

Huomautus 1: Vikakoodit arvioidaan bittien perusteella. 0: Pass 1: Fail Bit0 - Bit7 edustaa kutakin SRU: ta. Lisätietoja on taulukossa 6.
HUOMAUTUS 2: BIT4 ja BIT5 edustavat vastaavasti matalan ja korkean etäisyyden arvoja (etäisyysalue: 0 ~ 65535, jos etäisyys on virheellinen, aseta arvo arvoon 0);
Huomautus 3: Todellinen laserpulssinumero = laserpulssimääritys × 100 (asteikko = 100). (65535*100 = 6553500 kertaa);
Huomautus 4: Tuotteen tunnistamiskoodi koostuu 2 tavusta, tavu 2 edustaa laserin/säteilijän (Constant 0x05) tuotteen tunnuksen numeroa, tavu 3 edustaa laser -alueen/säteilyalueen ohjelmistoversion numeroa, jossa korkean neljän numeron edustavat yhtä numeroa ja alhaiset neljä numeroa edustaa yhtä desimaalia;
Huomautus 5: Tavu 3 on lämpötila -arvo, joka edustaa ympäristön lämpötilaa (lämpötila -alue -55 ℃ ~ +125 ℃);
Huomautus 6: N/A: n oletusarvo on 0x00.

5.1 Viestin vastaus
Laser Range Finder/Säteilijä on virtalähde ja itse tarkistetaan. Itsetestin valmistumisen jälkeen ilmoita Power-On-omahakemuksesta ja siirry valmiustilaan.
Normaalisti työskentelyn jälkeen järjestelmä lähettää ohjauskomennon laser -etäisyysmittarille/säteilijälle. Saatuaan komennon, Laser Rangefinder/Säteilijä alkaa suorittaa komennon ja ilmoittaa tilatiedot järjestelmään. Päähallintaprosessi on seuraava:
Kun järjestelmä lähettää "Käynnistä itsetestaus" -komennon laser-etäisyysmittarille/valaisimelle, laser-etäisyysmittari/valaisaattori raportoi aktiivisesti yksityiskohtaisen Start-itsetestauksen tulostiedot järjestelmään, kun Start-omotesta on saatu päätökseen.
Kun järjestelmä lähettää "Ranging" -komennon laser -etäisyysmittarille/valaisimelle, laser -etäisyysmittari/valaisaattori alkaa vaihdella ja raportoi etäisyys- ja etäisyysarvosta.
Kun järjestelmä lähettää "Shine" -komennon laser -etäisyysmittarille/valaisimelle, laser -etäisyysmittari/valaisaattori alkaa loistaa ja ilmoittaa kiiltotilan ja etäisyysarvon.
Kun järjestelmä lähettää "Laser Stop" -komennon Laser Rangefinder/Illuminator -sovellukseen, laser -etäisyysmittari/valaisaattori pysäyttää laserpäästöt käynnissä.
Kun järjestelmä lähettää "Read Product ID" -komennon Laser Rangefinder/Illuminator -sovellukseen, laser -etäisyysmittari/valaistus vastaa "tuotetunnuksen" vastauksen aikakatkaisussa.
Passiivinen vasteaikakatkaisu: 600 ms.
Aktiivinen vastaus aikakatkaisu (vain kun vastaat "Aloita itsetarkistus valmis"): 1000 ms.
Laser -säteilytyskomennolla on tärkein prioriteetti, ja laser -etäisyysmittarin/valaisimen pitäisi voida vastata säteilytyskomentoon kallista prosessin aikana. Laserisäteilyprosessi reagoi vain Stop -komentoon tai pysähtyy automaattisesti ampuma -ajan mukaisesti.
5.2 Liite III sähkörajapinta
Sähköliitin malli: J30J PIN 15 Core (pistorasia: J30JZLN15ZKWA000, Plug: J30JZ/XN15TJCAL01); Vastaavat pistokkeet ja kaapelit on toimitettava osapuolen B. Rajapinnan määritelmä on esitetty taulukossa 7:

HUOMAUTUS: Laserilla ja säteilytyslaitteilla on Power Connect -suojaus.
